编号 892883 ZH ∙ L16；保留变更。 替代 E14。
中文
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位置测量系统为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
► 因此相关人员必须远离设备的危险区域。
► 仅允许由已受培训的专业人员进行设备的调试运
行。
► 请务必遵守设备或系统制造商的安全说明。
1. 检查固定插座上的接口和电极正确。更换破损接口。
2. 接通系统。
3. 定期检查测量值和设置的参数（特别是在由制造商更
换位移传感器或维修之后）。如若可能仍需重新设置
位移传感器。
相关设置方法在操作说明书中加以详述。
运行说明
– 请定期检验位移传感器及所有连接元件的功能。
– 位移测量系统如出现功能故障请立即停止运行。
– 防止未经授权使用本设备。
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性（EMC）请务必遵守下列说明：
– 位移传感器与控制器采用电磁屏蔽电缆连接。
屏蔽：单根铜质金属线制成的编制网，至少覆盖 85 %
的面积。
– 插头规格：屏蔽装置从内部与插头外壳连接。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场保持足够的距离。
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生寄生干扰）。电缆必须无张力安装。
电缆长度
在使用 CAT5e 电缆时电缆最长可达 100 m
3)
。
3) 前提条件：结构、屏蔽装置和布线排除外部干扰场的情况下。
抗干扰
为防止由于电缆屏蔽装置（电流）造成的等电位联结，请
务必注意下列事项：
– 使用绝缘套
– BTL7 所在的配电柜和控制系统接地应保持等电势。

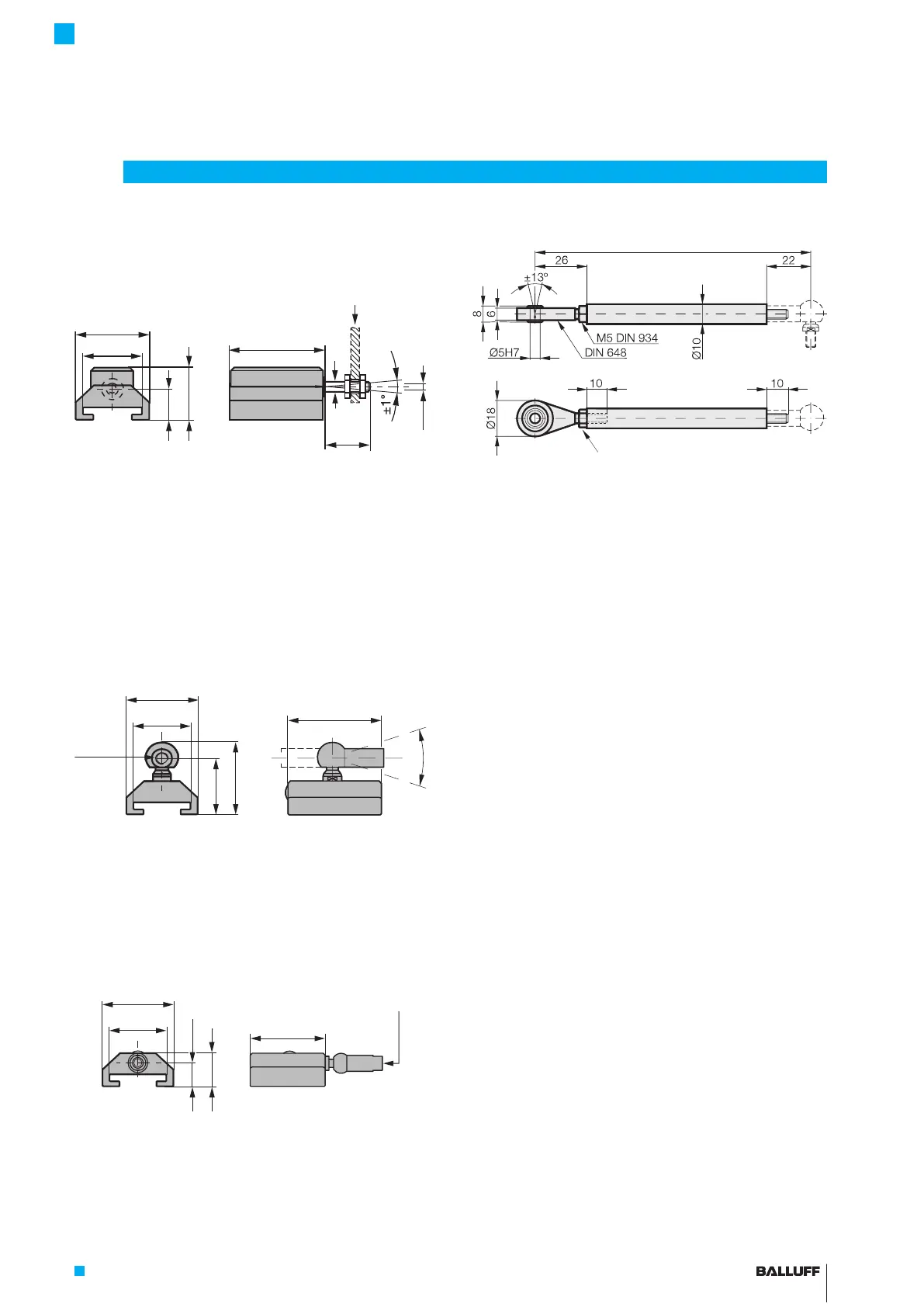

BTL7-V50D/E/T-M _ _ _ _ -P-C003
外置式位移传感器
电子接口
供电（电源）
31
44
1
22
31
42
3
插头的针脚布图（从传感器插头针脚方向看）
针脚 电缆颜色 信号
1 BN 棕色 10…30 V
2 WH 白色 未分配
1)
3 BU 蓝色 0 V GND
2)
4 BK 黑色 未分配
1)
总线输入/输出（数据）
针脚 电缆颜色 信号
1 YE 黄色 TX+
2 WH 白色 RX+
1) 未分配的芯线可与控制器的 GND 连接，但不允许与屏蔽装置连接。
2) 参考供电电压和 EMC‑GND 间的电位。
3 OG 橙色 TX−
4 BU 蓝色 RX−
电源
（插销）
总线输出
（插座）
总线输入
（插座）
