bamar GFM C0 - Montaggio del Profilo Terminale, Della Testa Fissa E Della Drizza; C-4.3 Montaggio Dei Profili Intermedi; Fitting Terminal Foil, Fixed Head and Halyard; How to Assemble Middle Foils

C
ISTRUZIONI DI MONTAGGIO E USO
INSTALLATION AND USE
14
um_gfm C0_it-en_rev. 1.0

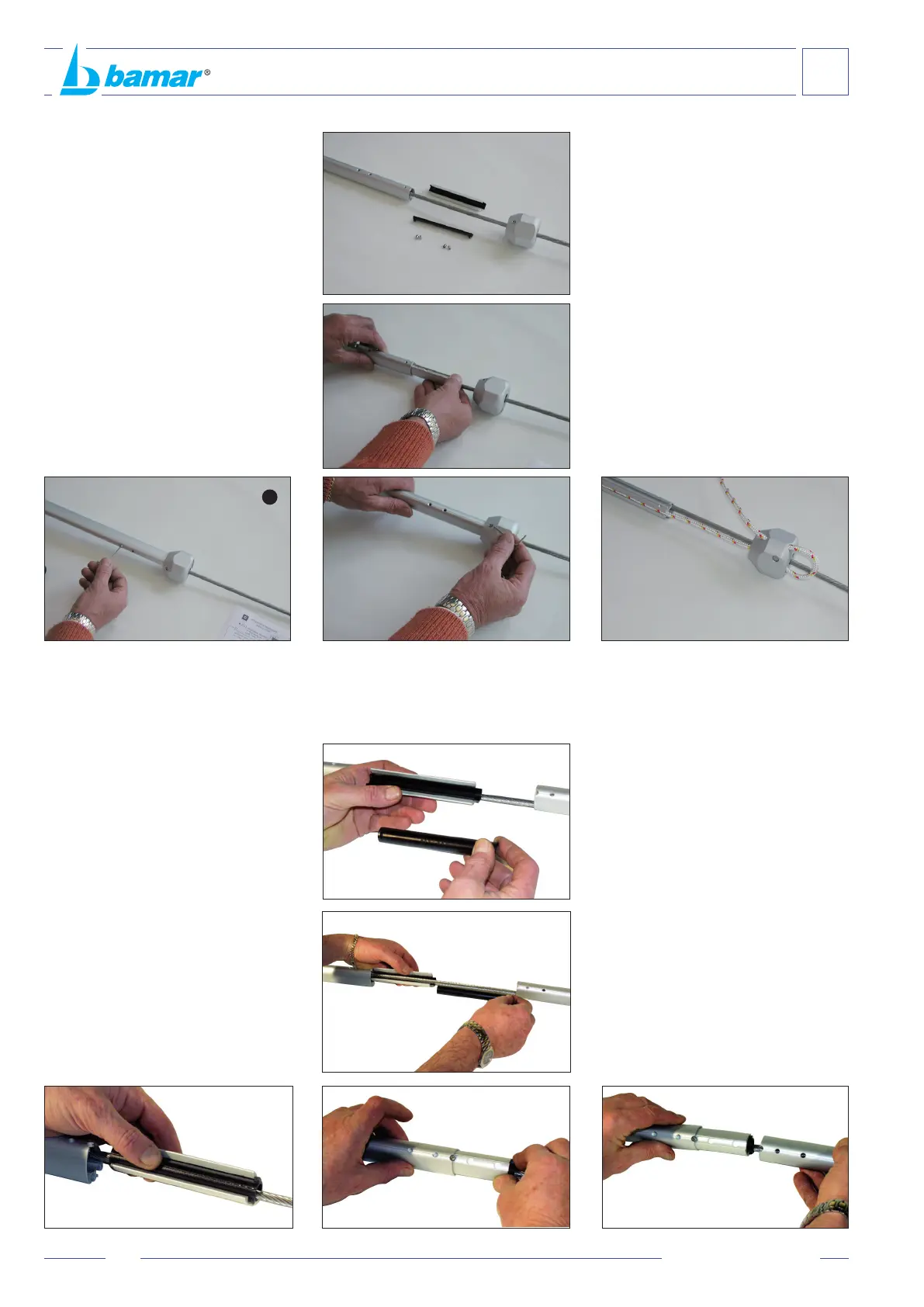

C-4.2 Fitting terminal foil, xed
head and halyard
• Insert the xed head on the stay.
You will have to apply a splice piece (without
clutch) on the terminal foil.
How to t the splice piece to the terminal foil:
• Insert the half bearings in the aluminium
piece.
• Now insert the complete splice piece inside
the foil until the holes on the foil and the marks
on the splice piece coincide.
• Put a drop of sealing liquid, then block the
splice piece with the grains.
• Fit the xed head (A).
• Insert the halyard as shown on paragraph
C-3.3.
C-4.2 Montaggio del prolo
terminale, della testa ssa e
della drizza
• Inserire la testa ssa nello strallo.
Sul prolo terminale deve essere applicata l'anima
di rinforzo (senza rivetto di fermo).
Per montare il rinforzo nel terminale:
• Inserire nell'anima in alluminio una boccola
di scorrimento.
• Inserire ora il rinforzo completo nel prolo no
a far coincidere i fori di ssaggio con le tacche
previste sull'anima.
• Mettere una goccia di liquido frenafiletti
quindi ssare l'anima con le viti e la chiave
esagonale fornita.
• Fissare la testa ssa (A).
• Inserire la drizza fornita come descritta al
punto C-3.3.
A
C-4.3 Montaggio dei proli intermedi
I proli intermedi devono essere collegati tra loro
utilizzando un’anima di giunzione (provvista di
rivetto di fermo).
Per montare il giunto tra due proli intermedi:
• Inserire nel giunto in alluminio una boccola
di scorrimento.
• Applicare il giunto con il semiguscio
sullo strallo quindi applicare anche l’altro
semiguscio ruotandolo di 90°.
• Inserire ora il giunto completo nel profilo
intermedio no a mettere in battuta il fermo
del giunto e far coincidere i fori di ssaggio
con le tacche previste sull’anima.
• Mettere una goccia di liquido frenafiletti
quindi ssare l’anima con le viti e la chiave
esagonale fornita.
• Montare tutti i profili necessari avendo
cura di montare come penultimo il prolo
precedentemente tagliato a misura quindi,
per ultimo, il prolo inferitore.
C-4.3 How to assemble middle foils
The middle foils have to be connected by means
of splice pieces (supplied with clutch).
In order to t the splice pieces between two middle
foils you have to:
• Insert one half bearing in the aluminium
element.
• Adapt the splice piece with one half bearing
to the stay, then add the other half bearing.
Rotate the two half bearings by 90°.
• Now insert the complete splice piece in the
middle foil until the holes on the foil and the
marks on the splice piece coincide.
• Put a drop of sealing liquid,then block the
splice piece with the Allen screws.
• Fit all required foils taking care to leave as
second-last the foil that has previously been
cut to measure.The hoisting foil will be tted
as last.
