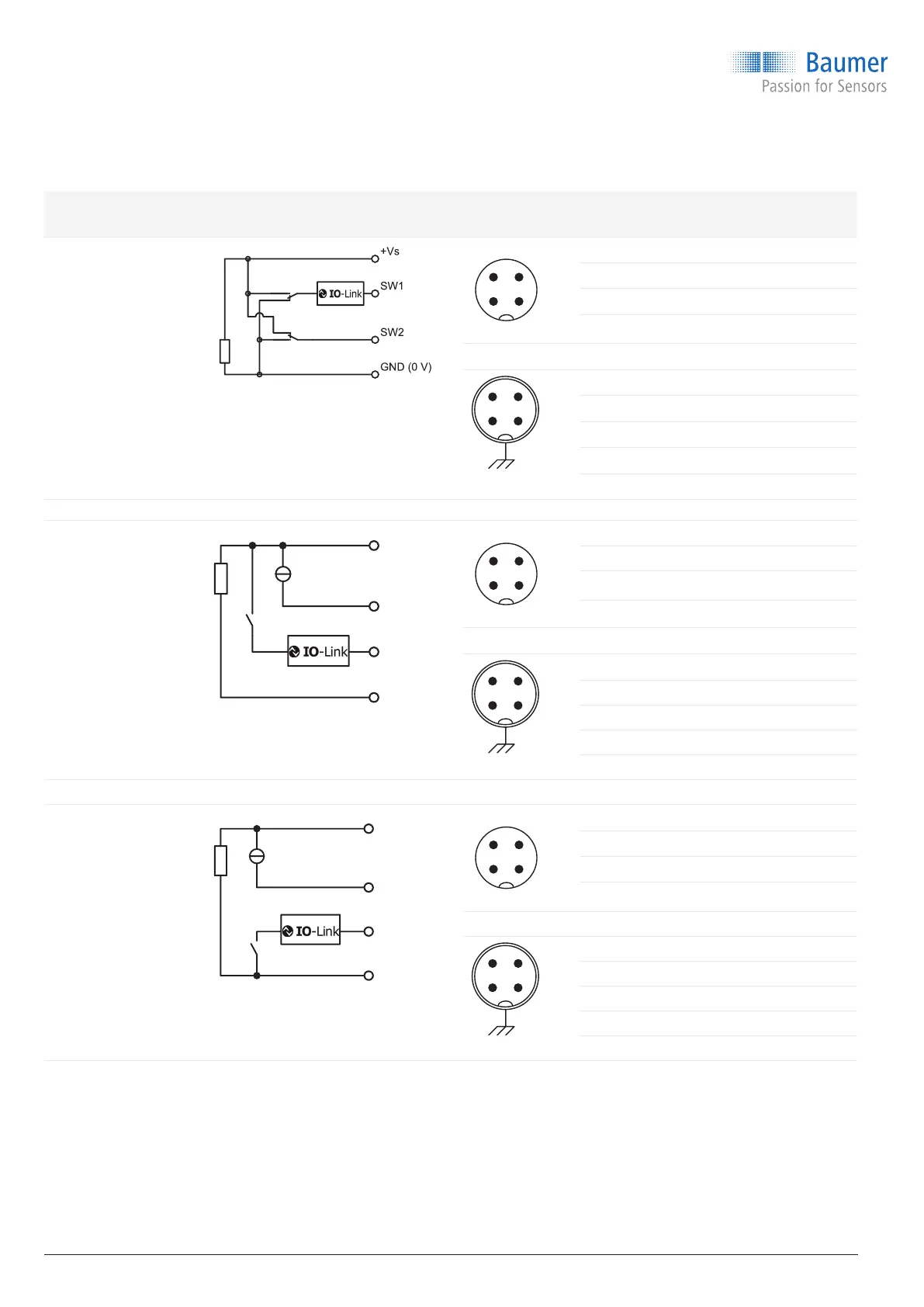

Baumer CleverLevel PL20H - Page 22

Ausgabeart Ersatzschaltbild Elektrischer
Anschluss
Funktion Pinbelegung
Programmierbarer
Ausgang
IO-Link
Digital (push-pull)
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
Gehäusemasse Steckergewinde
Programmierbarer
Ausgang
IO-Link
PNP + Analog
4 ... 20 mA
lout
SW1
GND (0 V)
+Vs
4 ... 20 mA
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
Gehäusemasse Steckergewinde
Programmierbarer
Ausgang
IO-Link
NPN + Analog
4 ... 20 mA
lout
SW1
GND (0 V)
+Vs
4 ... 20 mA
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
Gehäusemasse Steckergewinde
