Baumer CleverLevel PL20H - Konfiguration

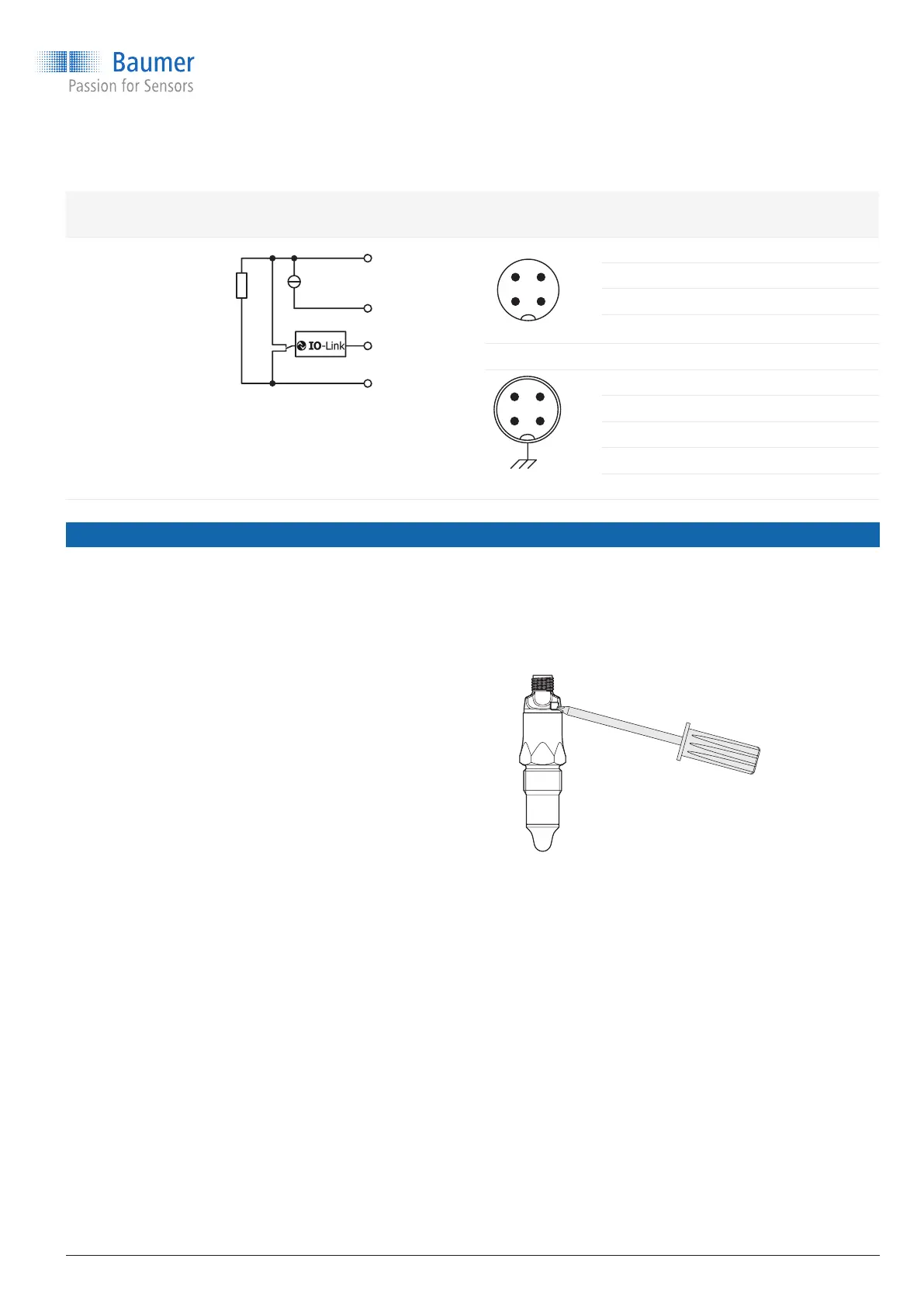

Ausgabeart Ersatzschaltbild Elektrischer
Anschluss
Funktion Pinbelegung
Programmierbarer
Ausgang
IO-Link + Analog
4 ... 20 mA
Digital (push-pull)
lout
SW1
GND (0 V)
+Vs
4 ... 20 mA
4 3
1 2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
Iout 2
GND (0 V) 3
Gehäusemasse Steckergewinde
8. Konguration
Der Sensor kann entweder über qTeach,
Fernteach, FlexProgrammer 9701 oder IO-Link
Master eingestellt werden. Folgende Triggermodi
sind möglich:

Adaptiver Trigger

Window-Trigger

Analogausgang 4 … 20 mA
Eine nähere Beschreibung der verschiedenen
Ausgangsmodi und Parametereinstellungen
gibt Abschnitt „14. Kongurationsübersicht und
Werkseinstellungen“ auf Seite 26.
Konguration über qTeach
Über qTeach lassen sich die verschiedenen
Triggertypen für SW1 und SW2 einstellen. Die
Schaltlogik ist bei SW1 und bei SW2 ein Schliesser
(NO).
Einen graschen Überblick über den
Kongurationsvorgang zeigt Abschnitt „14.5
Kongurationsvorgang mit qTeach“ auf Seite 29.
Hinweis: Die Konguration ist nur in den ersten
5 Minuten nach Anschluss des Sensors an die
Stromversorgung möglich. Danach ist qTeach
gesperrt.
Schritt 1: Schaltausgang auswählen
9 Sensor ist eingeschaltet.
f
Schraubendreher oder anderen metallischen
Gegenstand auf den qTeach-Detektor halten.
Die LED blinkt schnell rot. Die LED wechselt in
3-Sekunden-Intervallen die Farbe zwischen Gelb,
Türkis und Orange.
f
Wenn die LED in der Farbe des gewünschten
Schaltausgangs leuchtet, den Schraubendreher
vom qTeach-Detektor entfernen:

Gelb: SW1

Türkis: SW2

Orange: Werkseinstellung
Die LED blinkt langsam in der gewünschten
Farbe.
