Schritt 2: Triggertyp auswählen
f
Um für den in Schritt 1 ausgewählten
Schaltausgang den Triggertyp auszuwählen,
wieder den Schraubendreher auf den qTeach-
Detektor halten. Wenn der gewünschte
Triggertyp erscheint, den Schraubendreher vom
qTeach-Detektor entfernen:

Weiss: Window-Trigger

Grün: Adaptiver Trigger
Blinkt die LED rot, so ist ein Fehler aufgetreten und
die Änderungen wurden nicht gespeichert.
f
Zum Neustarten der Konguration den Sensor
von der Stromversorgung trennen und wieder
anschliessen.
Konguration über Fernteach
Fernteach ermöglicht die einfache Konguration
von an unzugänglichen Stellen eingebauten
Sensoren. Über Fernteach lassen sich die
verschiedenen Triggertypen für SW1 und SW2
einstellen. Die Schaltlogik ist bei SW1 und bei SW2
ein Schliesser (NO).
Hinweis: Fernteach muss mit FlexProgram aktiviert
werden. Die Konguration ist nur in den ersten
5 Minuten nach Anschluss des Sensors an die
Stromversorgung möglich. Während der 5 Minuten
funktioniert der Schaltausgang, der konguriert
wird, nicht.
9 Die Fernteach-Funktion wurde vor Einbau des
Sensors mit FlexProgrammer 9701 an SW1 bzw.
SW2 aktiviert.
f
Schaltausgang, für den Fernteach aktiviert ist,
mit GND (0 V) kurzschliessen.
Die LED blinkt schnell rot.
f
Wie unter „Konguration über qTeach“, Schritt 1
und 2 beschrieben fortfahren.

Dabei anstelle des Schraubendrehers GND
benutzen.

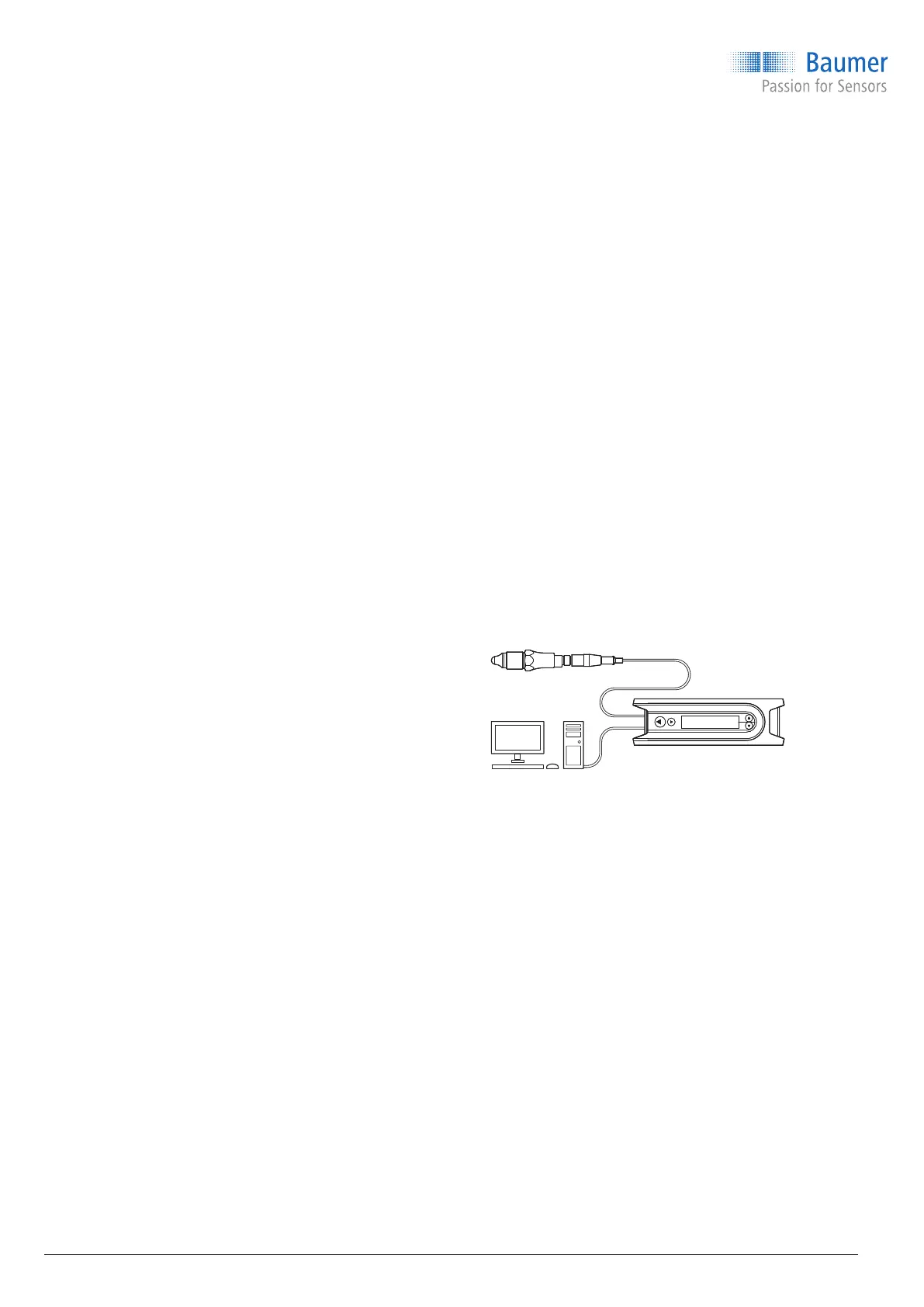

Konguration über FlexProgrammer 9701 und
PC
Schaltpunkte, Hysterese, Dämpfung,
Ausgangsmodus usw. lassen sich über
FlexProgram und FlexProgrammer 9701
kongurieren. Ausserdem lässt sich durch
Verwendung der Online-Messung in FlexProgram
eine Visualisierung des Messwerts anzeigen.
f
FlexProgrammer 9701 an den Sensor
anschliessen:

Version mit M12-Stecker: Mit schwarzem M12-
Stecker anschliessen.

Version mit Kabel: Mit Krokodilklemmen
anschliessen. Rote Klemme an Pin 1 (+Vs)
und schwarze Klemme an Pin 3 (GND)
anschliessen.
f
FlexProgrammer 9701 an einen PC mit
installiertem FlexProgram anschliessen.
f
Parameter einstellen (Näheres dazu siehe
HILFE-Menü in FlexProgram).
Konguration über IO-Link Master
Schaltpunkte, Hysterese, Dämpfung,
Ausgangsmodus usw. lassen sich über einen IO-
Link Master kongurieren.
f
IO-Link Master an Sensor anschliessen.
f
IO-Link Master an PC anschliessen und
Parameter einstellen.
Eine ausführliche Beschreibung der Parameter und
Prozessdaten für die IODD gibt die Produktseite
auf www.baumer.com.
