6. Zulassungen
Das EHEDG-Zeritikat ist nur gültig in Verbindung mit den entsprechenden Einbauteilen.
Diese sind mit dem Logo "EHEDG Certied" gekennzeichnet.
Die Anforderungen gemäss "3-A Sanitary Standard" werden nur mit den entsprechenden
Einbauteilen erfüllt. Diese sind mit dem 3-A-Logo gekennzeichnet.
Für mehr Informationen über Zulassungen und Zertikate siehe Produktseite auf www.baumer.com.

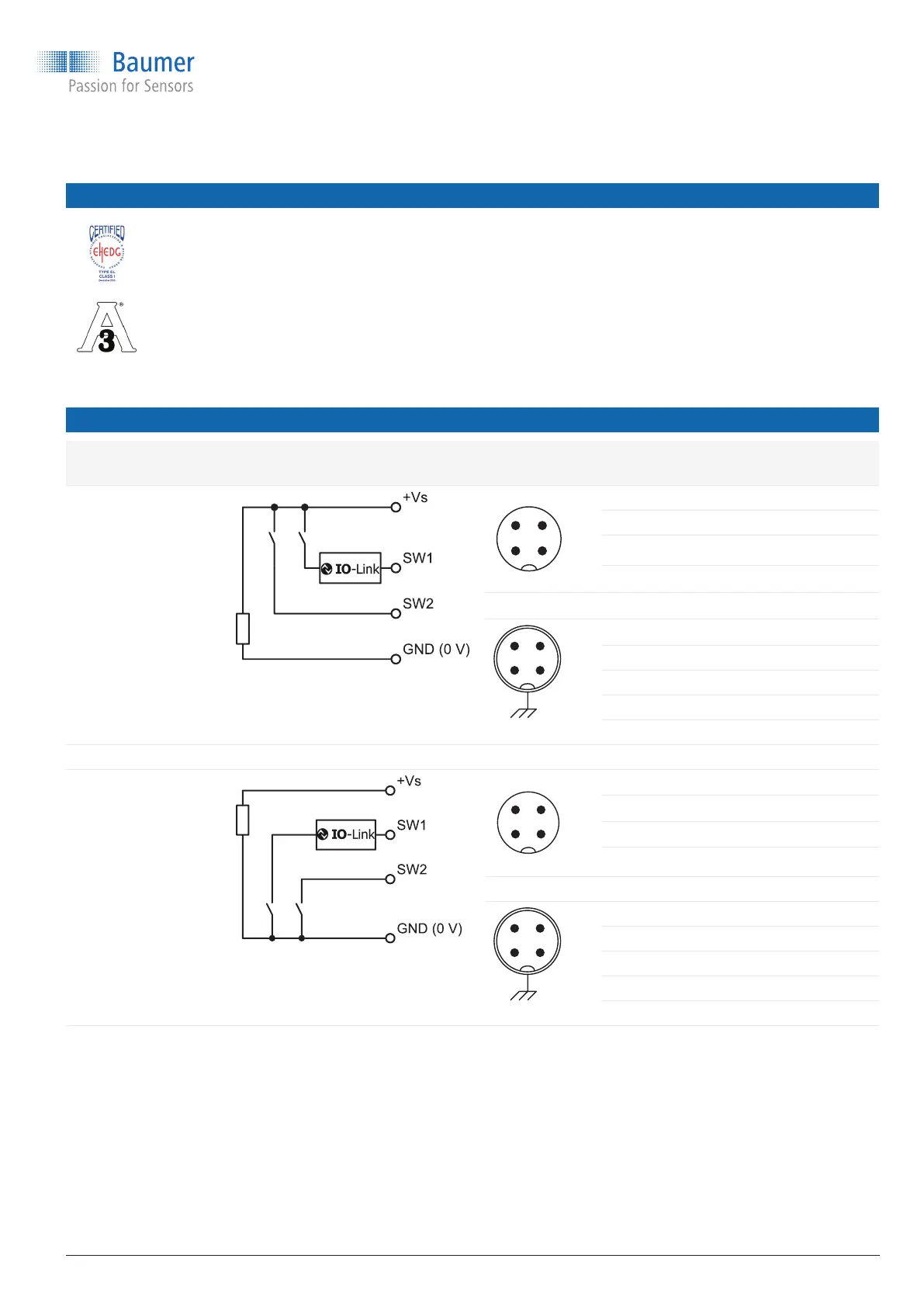

7. Elektrischer Anschluss
Ausgabeart Ersatzschaltbild Elektrischer
Anschluss
Funktion Pinbelegung
Programmierbarer
Ausgang
IO-Link
PNP
4 3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
Gehäusemasse Steckergewinde
Programmierbarer
Ausgang
IO-Link
NPN
4 3
1 2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
Gehäusemasse Steckergewinde
