Commutation adaptive – hygiénique/industriel
Manuel d'utilisation
6. Approbation
Le certicat EHEDG est valable uniquement en combinaison avec les composants
correspondants. Ceux-ci sont repérés avec le logo "EHEDG Certied".
Les exigences de la norme "3-A Sanitary Standard" sont remplies uniquement avec
les composants correspondants. Ceux-ci sont repérés avec le logo 3-A.
Pour de plus amples informations sur les autorisations et les certicats, se reporter à la page des produits
sur www.baumer.com.

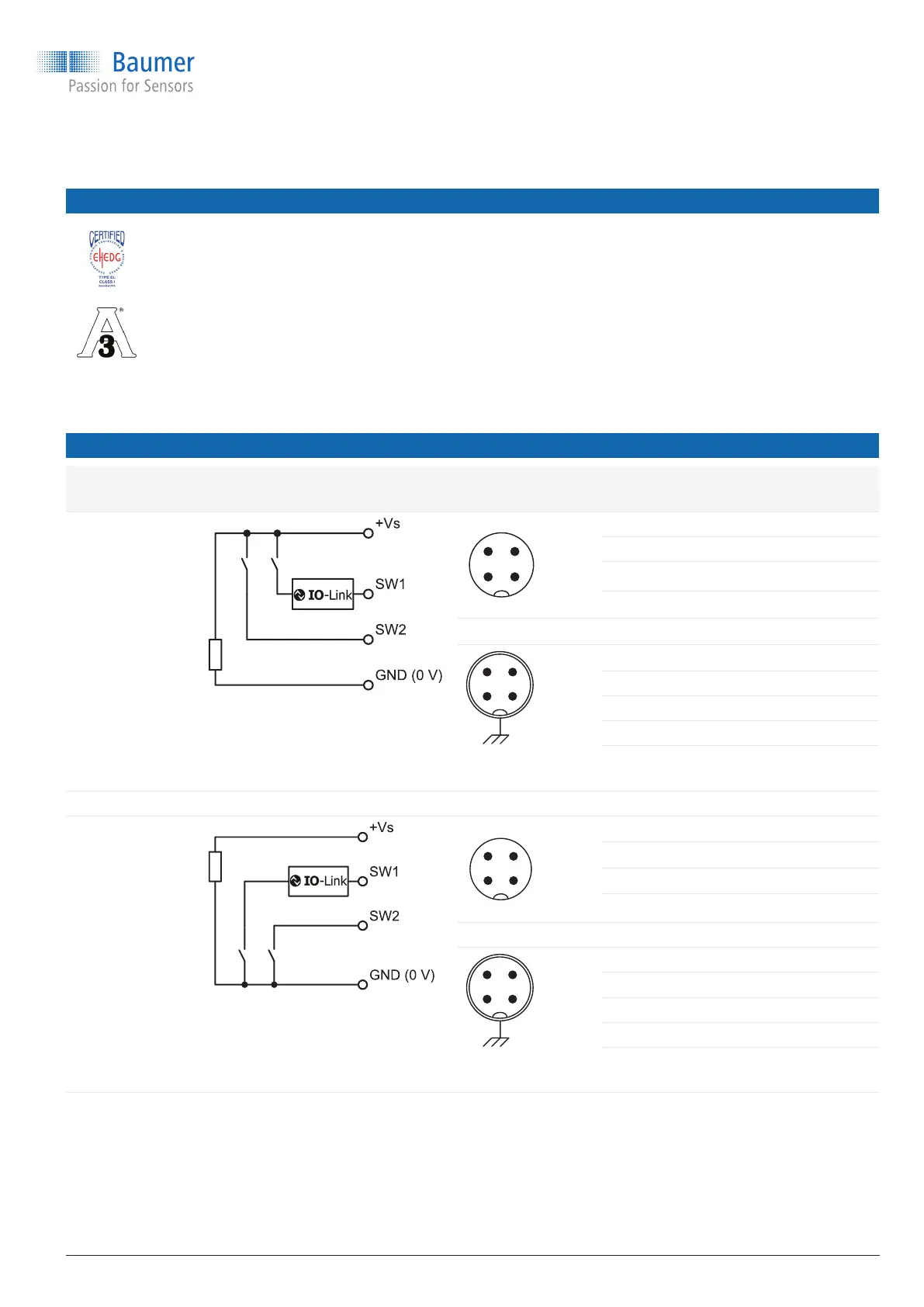

7. Branchement électrique
Type de sortie Circuit équivalent Branchement
électrique
Fonctionne-
ment
Affectation des
broches
Sortie pro-
grammable
IO-Link
PNP
4 3
1 2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
Masse du
boîtier
Filetage de che
Sortie pro-
grammable
IO-Link
NPN
4
3
1 2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
4
3
1
2
+ Vs 1
SW1 (IO-Link) 4
SW2 2
GND (0 V) 3
Masse du
boîtier
Filetage de che
