Baumer CleverLevel PL20H - Français; Structure Et Fonctionnement; Sécurité

Mesure de niveau
CleverLevel
®
PL20H/S
Commutation adaptive – hygiénique/industriel
Manuel d'utilisation
Sommaire
1. Sécurité
Utilisation conforme
Le capteur doit être utilisé exclusivement pour la
détection de niveau de liquides et solides avec une
constante diélectrique d'au moins 1,5.
Le capteur doit servir uniquement pour des médias
auxquels le matériau du boîtier et la pointe du
capteur sont résistants.
Qualication du personnel
Le personnel doit être formé aux tâches décrites.
Cela vaut particulièrement pour le montage,
l'installation, la conguration et le dépannage.
S'assurer que le personnel a lu et compris la
présente notice.
Etat technique
Utiliser un capteur en parfait état technique.
Utiliser exclusivement des accessoires Baumer.
Baumer ne pourra être tenu responsable en cas
d'utilisation d'accessoires d'autres marques.
Risque de brûlure avec les médias chauds
Le boîtier du capteur peut chauffer au-delà de
50 °C en fonctionnement. Lorsque les médias sont
chauds, prévoir une protection contre les brûlures.
2. Structure et fonctionnement
1 2 3
4

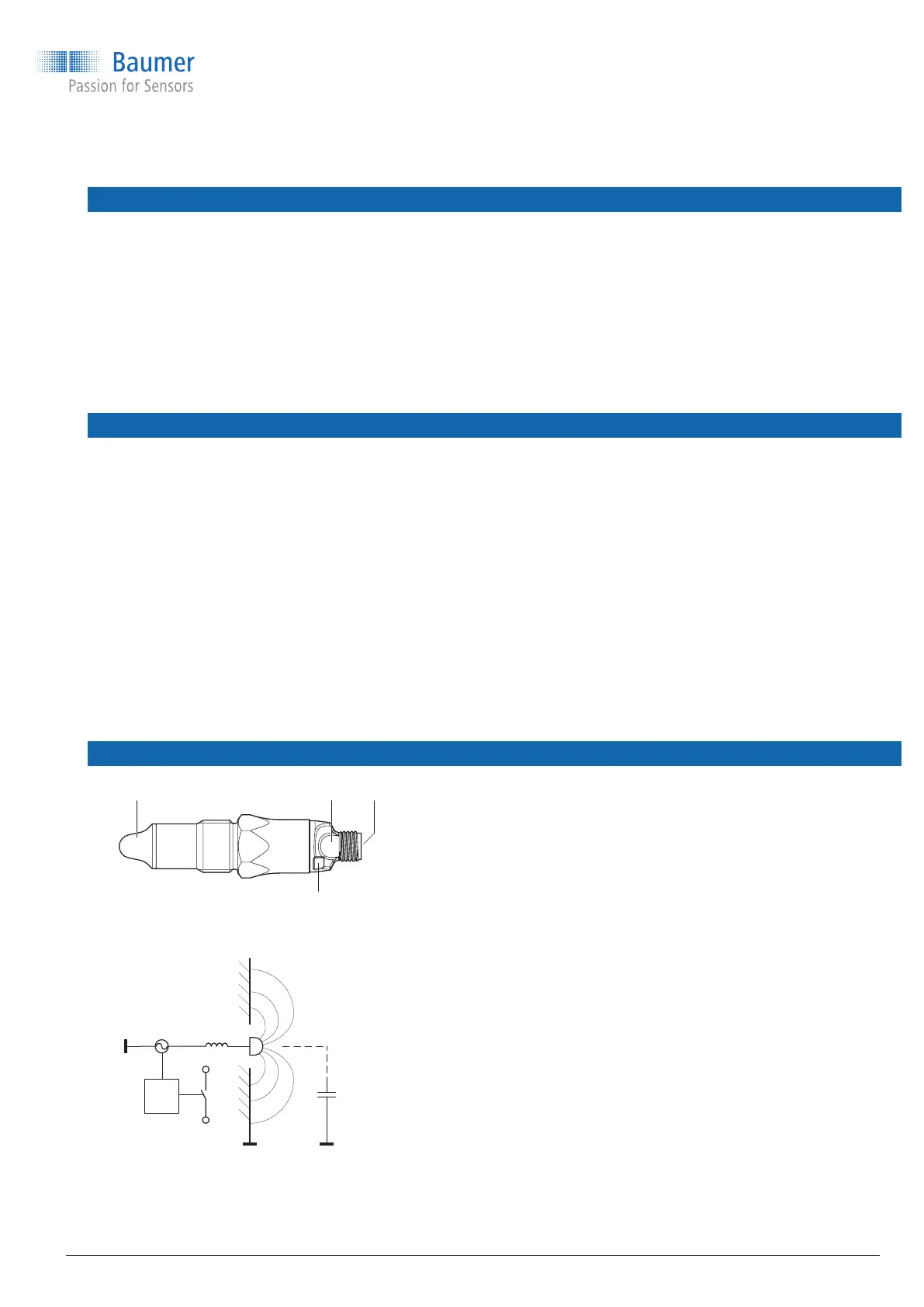

Fig. 1. Structure
f
L
C
µC
Fig. 2. Fonctionnement
1 Pointe du capteur
2 LED
3 Raccordement avec une che M12
4 Détecteur qTeach
Une électrode intégrée à la pointe du
capteur forme un condensateur virtuel avec
l’environnement. Le média détermine la valeur
de la capacité en fonction de sa constante
diélectrique (valeur DK). Le condensateur virtuel
et une bobine montée dans le capteur forment un
circuit résonant. En fonction de la fréquence de
résonance mesurée et du type de commutation
programmable, le signal de commutation est
activé.
1. Sécurité ......................................................31
2. Structure et fonctionnement .......................31
3. Symboles dans les avertissements ........... 32
4. Transport et stockage ................................ 32
5. Montage .................................................... 32
6. Approbation ............................................... 35
7. Branchement électrique ............................ 35
8. Conguration ............................................. 37
9. Dépannage ................................................ 39
10. Nettoyage, maintenance et réparation ...... 39
11. Elimination ................................................. 39
12. Accessoires ............................................... 39
13. Caractéristiques techniques ...................... 39
14. Vue d’ensemble de la conguration et réglages
d’usine ....................................................... 40
www.baumer.com
31 / 44
