Étape 2 : Sélectionner le type de commutation
f
Pour sélectionner le type de commutation pour
la sortie de commutation choisie à l’étape 1,
replacer le tournevis sur le détecteur qTeach.
Quand le type de commutation souhaité
apparaît, retirer le tournevis du détecteur
qTeach :

Blanc : Fenêtre de commutation

Vert : Commutation adaptative
Si la LED clignote en rouge, une erreur s’est
produite et les modications n’ont pas été
enregistrées.
f
Pour redémarrer la conguration, couper et
remettre l’alimentation électrique du capteur.
Conguration via apprentissage à distance
Apprentissage à distance permet la conguration
facile de capteurs installés à des endroits
inaccessibles. Apprentissage à distance permet
de congurer les différents types de commutation
pour SW1 et SW2. La logique de commutation est
un contact de fermeture (NO) pour SW1 et SW2.
Remarque : Apprentissage à distance doit être
activé avec FlexProgram. La conguration
n’est possible que dans les 5 minutes suivant
le raccordement du capteur à l’alimentation
électrique. Pendant les 5 minutes, la sortie de
commutation à congurer ne fonctionne pas.
9 La fonction apprentissage à distance a été
activée, avant la pose du capteur avec le
FlexProgrammer 9701, sur SW1 ou SW2.
f
Court-circuiter la sortie de commutation pour
laquelle apprentissage à distance est activé,
avec le GND (0 V).
La LED clignote en rouge rapidement.
f
Poursuivre comme décrit à „Conguration via
qTeach“, étapes 1 et 2.

Ce faisant, utiliser le GND au lieu du tournevis.
Conguration via le FlexProgrammer 9701 et
un PC
Les points de commutation, l’hystérèse,
l’amortissement, le mode de sortie, etc.,
peuvent être congurés via le FlexProgram et le
FlexProgrammer 9701. En outre, la mesure en
ligne permet d’afcher la valeur de mesure dans
FlexProgram.
f

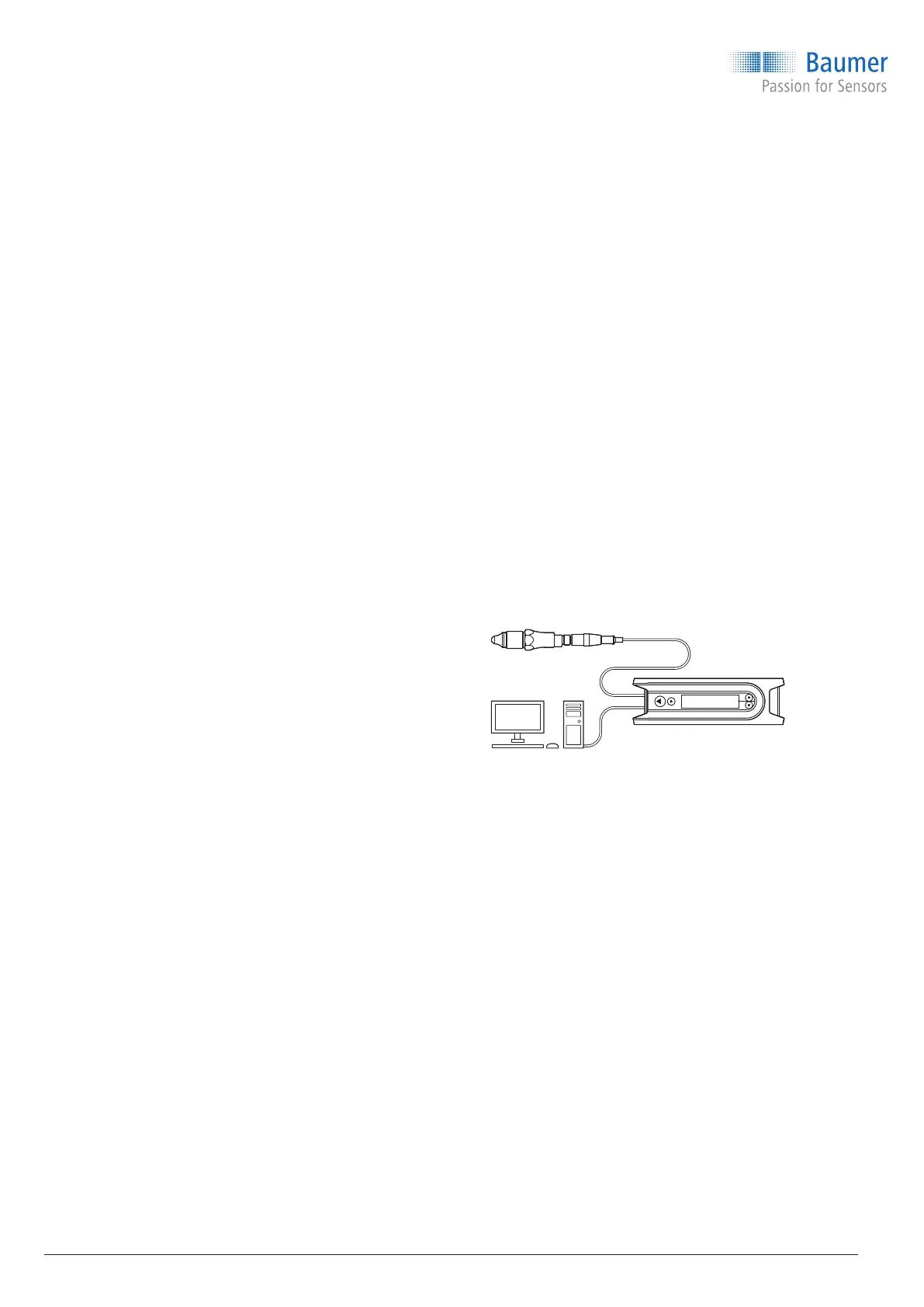

Raccorder le FlexProgrammer 9701 au capteur :

Version avec che M12 : raccorder avec la
che M12 noire.

Version avec câble : raccorder avec des
pinces crocodiles. Relier la pince rouge à la
broche 1 (+Vs) et la pince noire à la broche 3
(GND).
f
Raccorder le FlexProgrammer 9701 à un PC
avec FlexProgram installé.
f
Paramétrer (détails dans le menu AIDE du
FlexProgram).
Conguration via le maître IO-Link
Les points de commutation, l’hystérèse,
l’amortissement, le mode de sortie, etc., peuvent
être congurés via un maître IO-Link.
f
Raccorder le maître IO-Link au capteur.
f
Raccorder le maître IO-Link au PC et dénir les
paramètres.
Une description détaillée des paramètres et des
données de processus pour l’IODD est disponible
sur la page spécique au produit sur le site www.
baumer.com.
