5.2 Montage PL20H
WARNUNG
Gesundheitsgefährdung durch verunreinigtes Medium
f
Nur Einschweissmuffen oder Adapter von Baumer verwenden.
f
Prozessanschluss nicht mit Teonband (PTFE) oder Elastomer abdichten.
f
Schweissarbeiten nur von im Hygienebereich geschulten Schweissern durchführen lassen.
PL20H mit folgendem Prozessanschluss:
G 1/2 A hygienegerecht, BCID A03
9 Einschweissmuffe oder Adapter sind
hygienegerecht montiert und innen bündig.
9 Schweissnähte sind auf Ra < 0,8 µm geglättet.
9 Leckagebohrung zeigt nach unten.
f
Sensor einschrauben.
Anzugsmoment: 15 ... 20 Nm

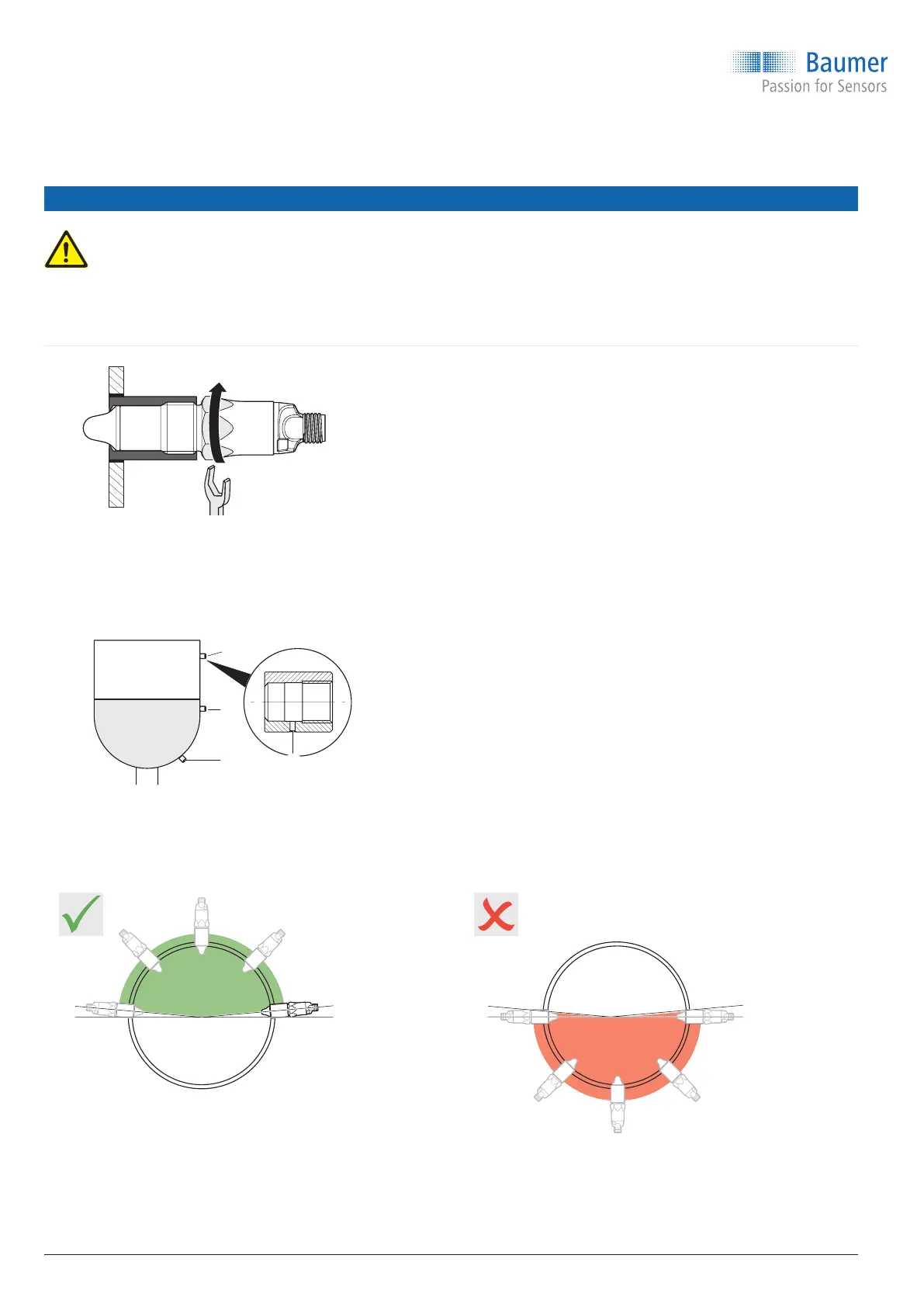

Montagebeispiel mit Einschweissmuffe ZPW3-321
1
1
1
2
1 ZPW3-321
2 Leckagebohrung
Montagebeispiel mit Einschweissmuffe ZPW3-326 oder ZPW3-327
170°
5°5°
5°5°
190°
