5.1 Montage PL20S
GEFAHR
Verletzungsgefahr durch gefährliches Medium
f
Bei gefährlichen Medien (z.B. Säuren, Laugen) Schutzausrüstung tragen.
f
Behälter und Rohrleitungen vor der Montage leeren.
PTFE
2

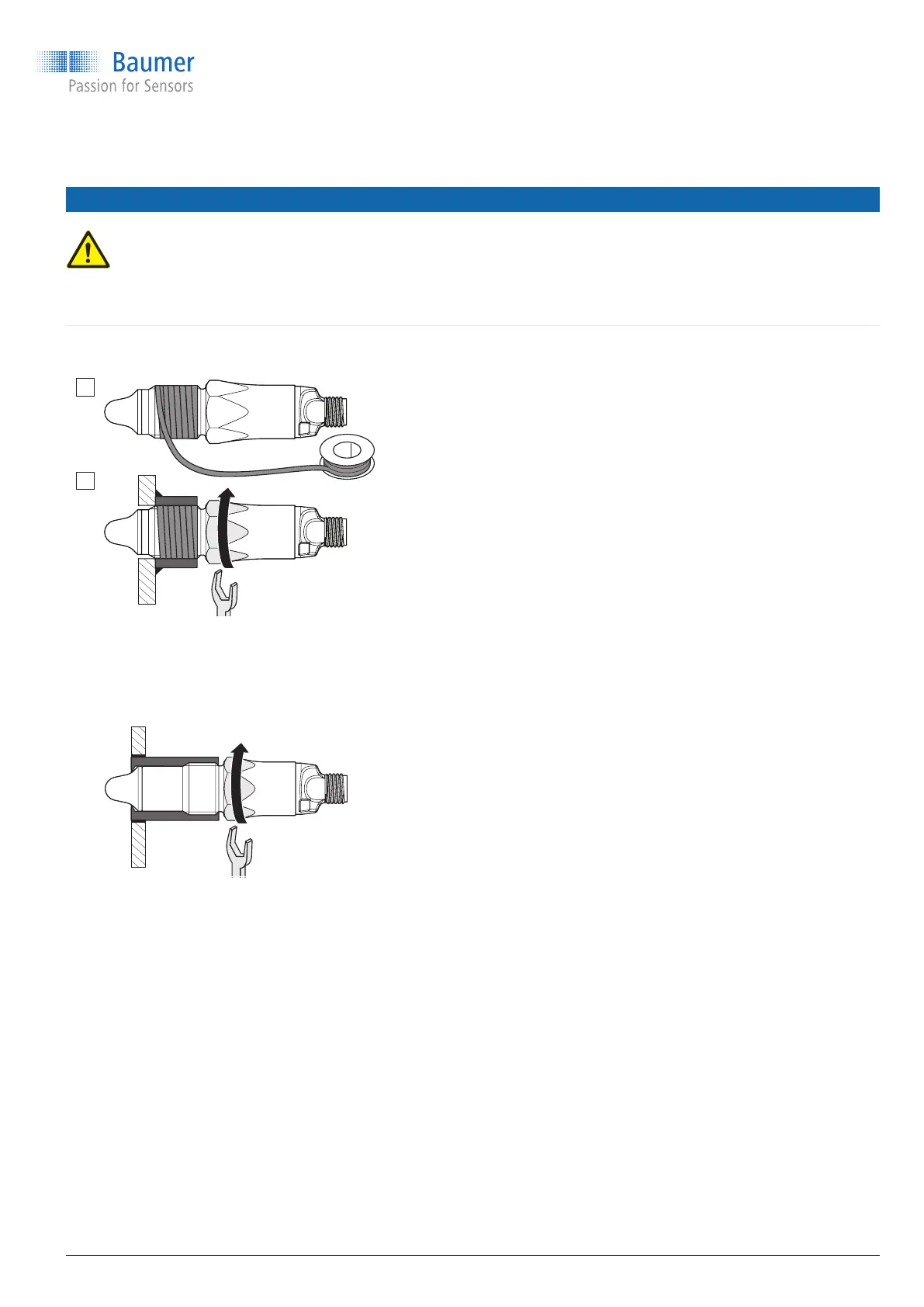

PL20S mit folgenden Prozessanschlüssen:
G 1/2 A ISO 228-1 (BCID G07)
1/2-14 NPT (BCID N02)
9 Behälter und Rohrleitungen sind medienfrei.
f
Gewinde am Sensor mit Teonband (PTFE)
abdichten.
f
Sensor einschrauben.
Anzugsmoment G 1/2 A: 30 Nm max.
Anzugsmoment NPT: 20 Nm max.
PL20S mit folgenden Prozessanschlüssen:
G 1/2 A ISO 228-1 (BCID G07) mit industrieller
Einschweissmuffe für Universaleinsatz Ø 30 x 26
(ZPW1-711, ZPW1-721)
G 1/2 A hygienegerecht (BCID A03) mit
Einschweissmuffe oder Adapter von Baumer
G 1/2 A DIN 3852-E (BCID G51)
Bei diesen Prozessanschlüssen wird nicht mit
Teonband (PTFE) oder Elastomer abgedichtet.
9 Behälter und Rohrleitungen sind medienfrei.
9 Adapter oder Einschweissmuffe sind totraumfrei
montiert.
f
Sensor einschrauben.
Anzugsmoment: 15 ... 20 Nm
