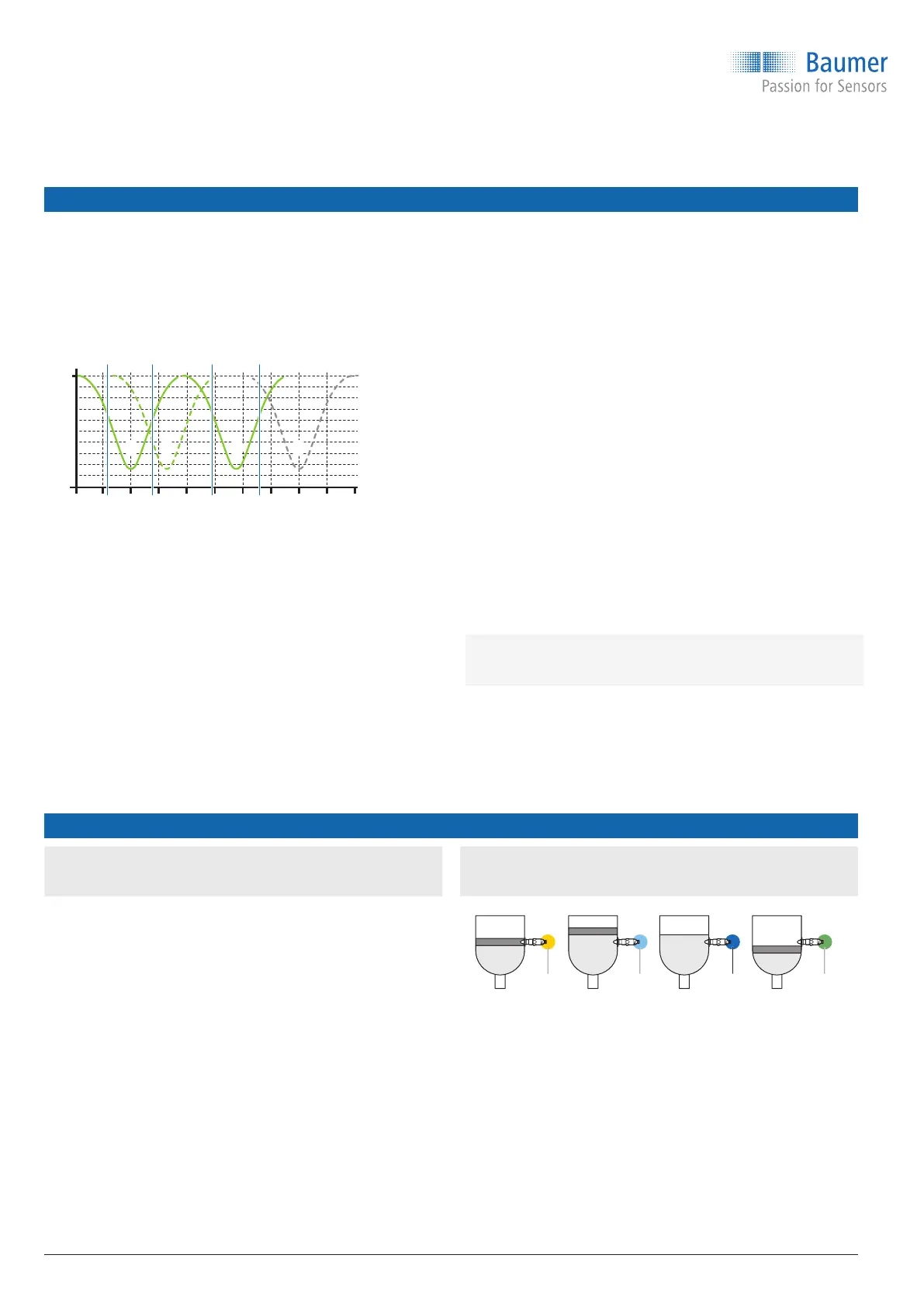

14.3 Window-Trigger
Der Window-Trigger dient dazu, einen Sensorschalter innerhalb eines bestimmten Bereichs auszulösen,
um beispielsweise ein bestimmtes Medium abzutrennen. Das Schaltfenster ist im Bereich 0 … 100 %
kongurierbar. Der Window-Trigger wird für das Erkennen und Trennen von verschiedenen Schichten
empfohlen, beispielsweise von Öl und Wasser oder Schaum und Bier.
Sweep Range (%)
Signal
(%)
1000
0205
0 100
1 2 3 4
II IIII
1 Gut leitfähiges Medium
2 Anhaftung aus gut leitfähigem; anhaftendem
Medium
3 Öliges Medium
4 Luft
Kongurationsbeispiel für einen Behälter, der
entweder mit einem gut leitfähigen, anhaftendem
Medium (z.B. Fruchtzubereitung) oder mit einem
öligen Medium (z.B. Schokoladenmischung) gefüllt
sein kann. Schaltfenster I und II sind in diesem
Beispiel so eingestellt, dass folgende Funktionen
erfüllt werden:
Erkennen der Fruchtzubereitung (1)
Ausschliessen von Anhaftungen der
Fruchtzubereitung (2)
Erkennen der Schokoladenmischung (3)
Nähere Informationen dazu siehe HILFE-Menü in
FlexProgram.
Window-Trigger – Ausgangseinrichtung
SW1 (NO) / SW2 (NO) Werkseinstellung
Schaltfenster, min. 0 %
Schaltfenster, max. 75,3%
Schaltfensterhysterese 2,4%
Dämpfung 0,1 s
14.4 LED-Werkseinstellungen
LED-Funktion*
Farbbeispiele
SW1 SW2 LED-Farbe
0 0 Grün
YE GN
CY BU
YE = Gelb: SW1 aktiv
CY = Türkis: SW2 aktiv
BU = Blau: SW1 und SW2 aktiv
GN = Grün: SW1 und SW2 inaktiv
1 0 Gelb
0 1 Türkis
1 1 Blau
Fehler Fehler Rot blinkend
Kurzschluss Kurzschluss Rot
*1 = aktiv, 0 = inaktiv
