Commutation adaptive – hygiénique/industriel
Manuel d'utilisation
5.1 Montage PL20S
DANGER
Risque de blessure par un média dangereux
f
En cas d'utilisation de médias dangereux (p. ex. acides, basiques), porter un équipement
de protection.
f
Vider le récipient et les tuyauteries avant le montage.
PTFE
1
2

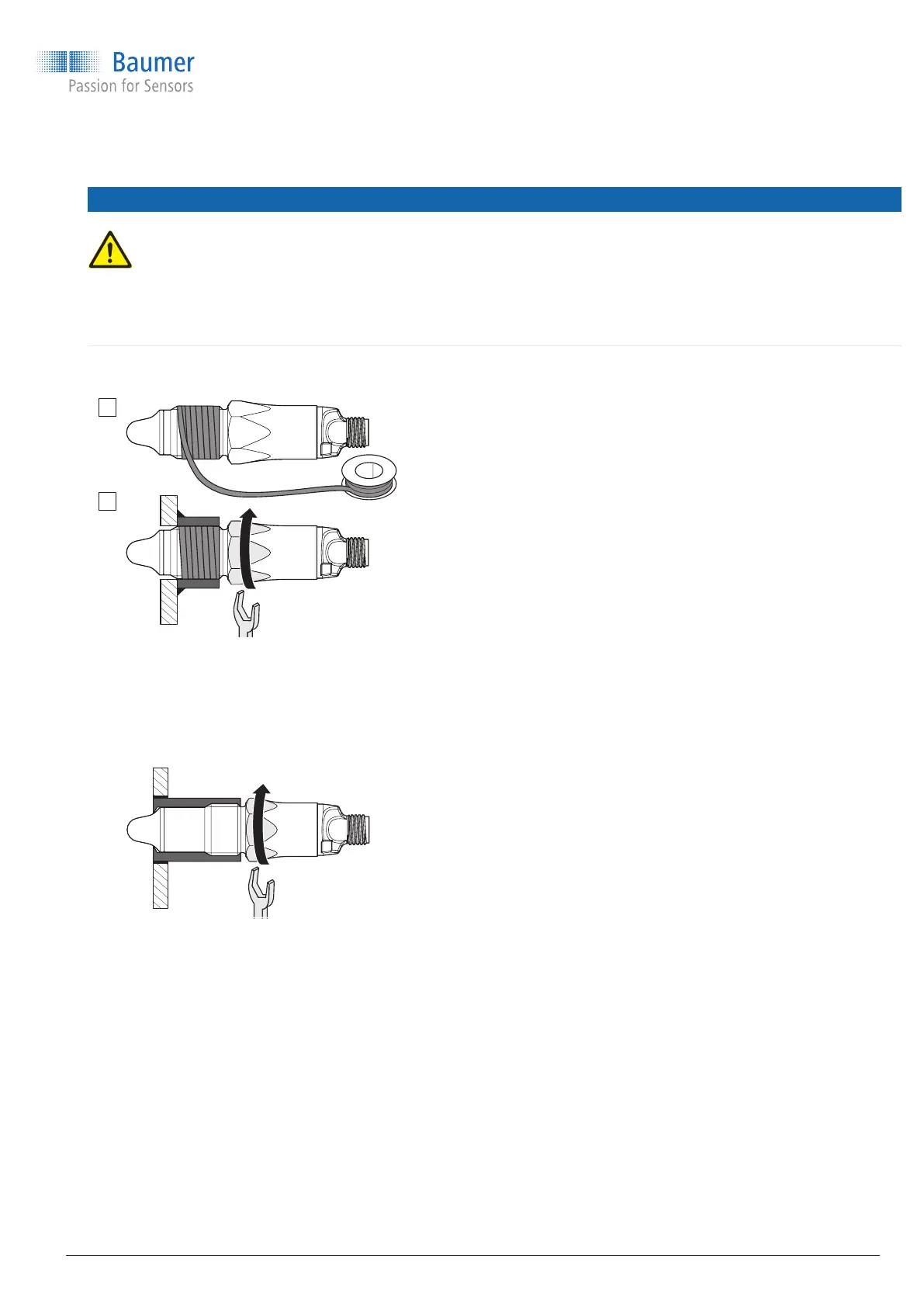

PL20S avec les raccords process suivants :

G 1/2 A ISO 228-1 (BCID G07)

1/2-14 NPT (BCID N02)
9 Le récipient et les tuyauteries sont vides
de médias.
f
Etanchéier le letage du capteur avec un
ruban de Téon (PTFE).
f
Visser le capteur.
Couple de serrage G 1/2 A : 30 Nm max.
Couple de serrage NPT : 20 Nm max.
PL20S avec les raccords process suivants :

G 1/2 A ISO 228-1 (BCID G07) avec manchon
à souder industriel pour application universelle
Ø 30 x 26 (ZPW1-711, ZPW1-721)

G 1/2 A hygiénique (BCID A03) avec manchon
à souder ou adaptateur Baumer

G 1/2 A DIN 3852-E (BCID G51)
Avec ces raccords process, pas d'étanchéication
avec du ruban Téon (PTFE) ou de l'élastomère.
9 Le récipient et les tuyauteries sont vides
de médias.
9 L'adaptateur ou le manchon à souder est
monté sans espace mort.
f
Visser le capteur.
Couple de serrage : 15 ... 20 Nm
