Mesure de niveau
CleverLevel
®
PL20H/S
Commutation adaptive – hygiénique/industriel
Manuel d'utilisation

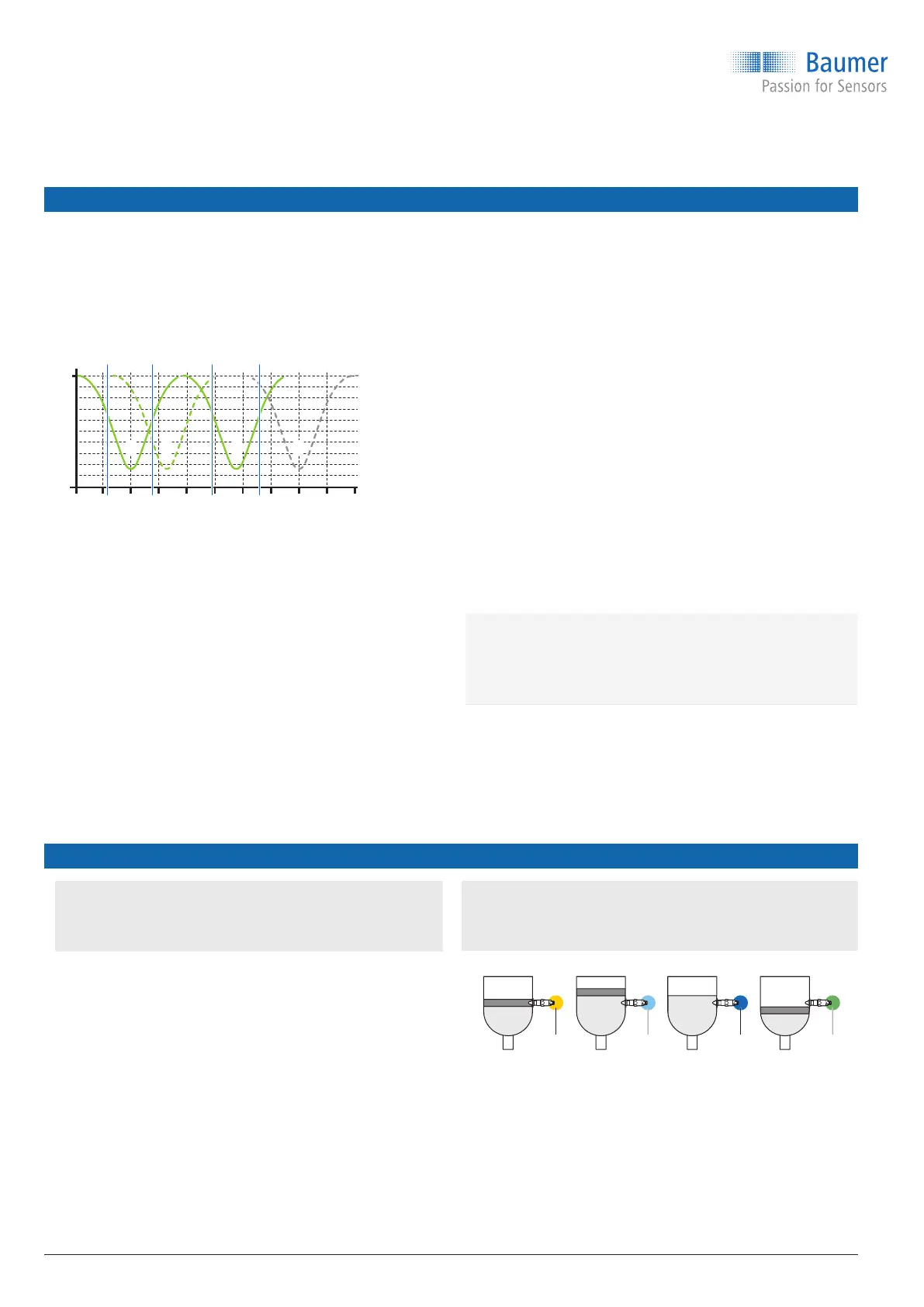

14.3 Fenêtre de commutation
La fenêtre de commutation sert à déclencher un commutateur à capteur dans une plage dénie, pour
par exemple isoler un média particulier. La fenêtre de commutation est congurable sur une plage de
0 à 100 %. La fonction fenêtre de commutation doit être utilisée pour identier et séparer les différentes
couches, par exemple séparer l’huile de l’eau ou séparer la mousse de la bière.
Sweep Range (%)
Signal
(%)
1000
0205
08
0 100
1 2 3 4
II IIII
1 Média bon conducteur
2 Adhérence d'un média bon conducteur
3 Média huileux
4 Air
Exemple de conguration pour un récipient qui
peut être rempli soit d’un média bon conducteur
et adhérent (p. ex. préparation aux fruits) soit
d’un média huileux (p. ex. mélange de chocolat).
Dans l’exemple, les fenêtres de commutation I et
II sont congurées pour l’exécution des fonctions
suivantes :

détection de la préparation de fruits (1)

exclusion des adhérences de la préparation de
fruits (2)

détection du mélange de chocolat (3)
Des informations détaillées sont disponibles dans
le menu AIDE du FlexProgram.
Fenêtre de commutation – conguration de
sortie
SW1 (NO) / SW2 (NO) Réglage
d'usine
Fenêtre de commutation, min. 0 %
Fenêtre de commutation, max. 75,3%
Hystérèse fenêtre de commutation 2,4%
Amortissement 0,1 s
14.4 Réglages d’usine des LED
Fonction LED*
SW1 SW2 Couleur de la
LED
0 0 Vert
1 0 Jaune
0 1 Turquoise
1 1 Bleu
Erreur Erreur Rouge cligno-
tant
Court-circuit Court-circuit Rouge
*1 = actif, 0 = inactif
Exemples de couleurs
YE GN
CY BU

YE = jaune : SW1 actif

CY = Turquoise : SW2 actif

BU = bleu : SW1 et SW2 activés

GN = vert : SW1 et SW2 désactivés.
