A B C D E F G H I J
Código / Code:
Desenho/Design:
Revisão/Revision:
Aprovação/Approbation:
Descrição da página / Page description: Observação / Observation:
Autor ultima alteração / Author of last revision:
E-EA-34-03
E

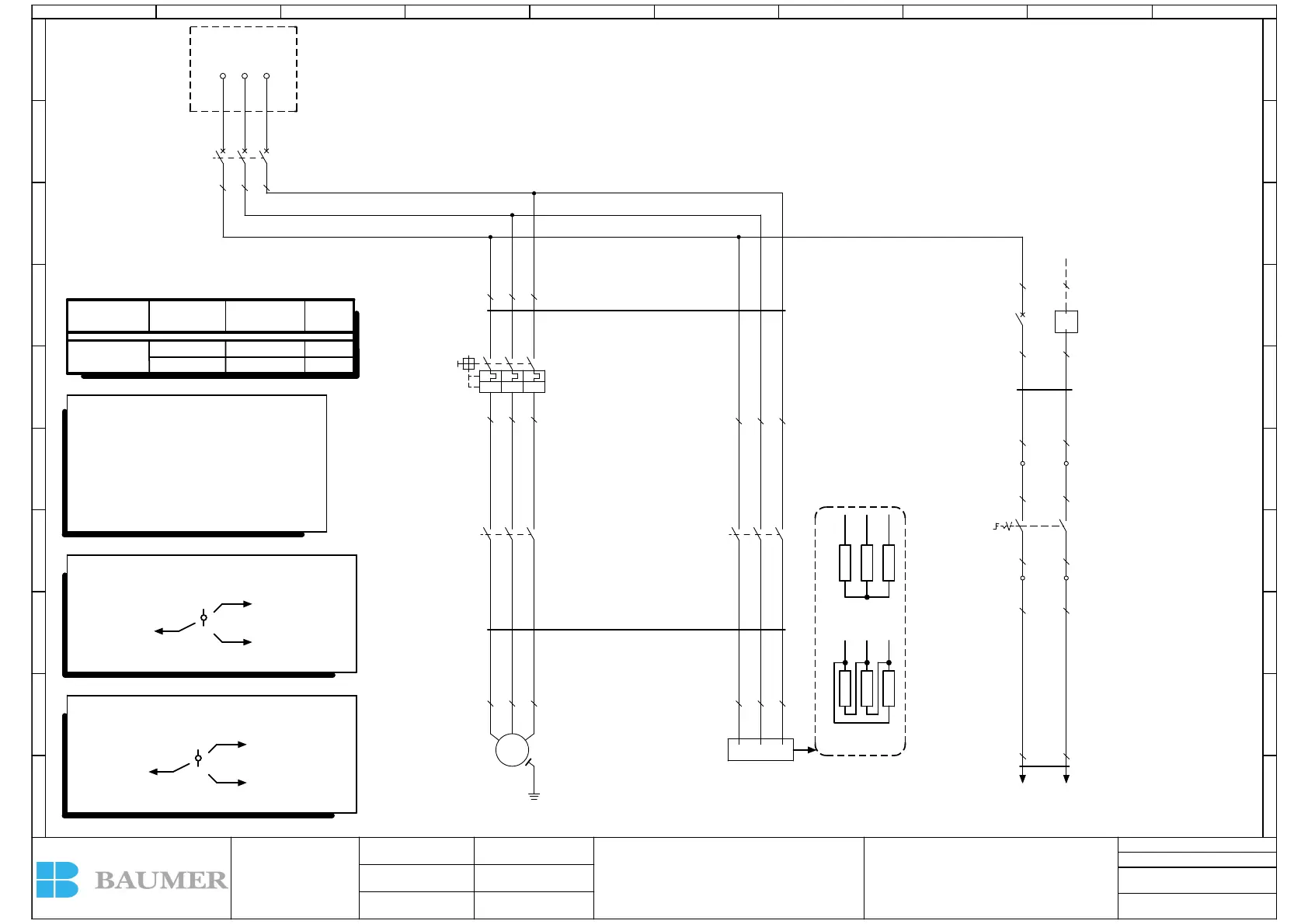

Diagrama de potência/Power diagram
3
Página / Page:
2
Próxima página/Next page:
Gabriel Marcondes
Wanderson Venceslau
4
Total de páginas / Total pages:
gabriel.marcondes
Michel Ribeiro
Página anterior/Previous page:
1
Data ultima alteração / Last change date:
17/03/2021
220 / 380 Vac
~ 3Φ
1,0 mm² PR
1,0 mm² PR
2,5 mm² PR
2,5 mm² PR
Power
Tensão /
Voltage
Corrente Q3 /
Q3 Current
Ajuste /
Adjust
Q3
1,0 cv
220
380
2,5 - 4,0 A
1,6 - 2,5 A 2 A
3,5 A
Tabela 1/Table1
E1
E1
2 kW
380 Vac (Y)
2 kW
220 Vac (Δ)
Disjuntor Q2 ou borne neutro /
Q2 circuit breaker or neutral connector
-X1 1
1
Nome da régua
de bornes
Número
do borne
Nível 1 ou 2
(para borne duplo)
Para auxiliar na identificação:
Connector group
Connector number
Connector level
(for double connector)
For help understand:
-X1 1
1
PR
AZ
VM
BR
LA
MA
VD
AM
CI
Black
Blue
Red
White
Orange
Brown
Green
Yellow
Gray
Caption for wire colors:
___________________________________
___________________________________
___________________________________
___________________________________
________________________________
___________________________________
___________________________________
___________________________________
___________________________________
1
2
3
4
5
6
-Q4
Disjuntor
20 A /
Circuit breaker
20 A
R S T
U2 V2 W2
1
2
3
4
5
6
-K1
/3 F-7
Contator /
Contactor
18 A
220 Vac
AC-3
R2 S2 T2
R S T
1
2
3
4
5
6
-Q3
Disjuntor
tabela 1 /
Circuit breaker
table 1
I> I>I>
1
2
3
4
5
6
-K2
/3 H-7
Contator /
Contactor
18 A
220 Vac
AC-3
R1 S1 T1
R S T
3 4
R
1
2
-Q1
Disjuntor
4 A /
Circuit breaker
4 A
25
-X1
1
1
-X1
1
2
5
U1 V1 W1
PE
-M1
Ventilador
circulação
tabela 1/
Ventilator
table 1
220/380 Vac
3~
M
-E1
Elemento
aquecimento /
Heating
element
2 kW
220/380 Vac
PE
3
13
14
23
24
-S1
Chave liga desliga /
On off switch
21
5
4
2
3 4
2
1
2
2
2
S (220 Vac) / N (380 Vac)
2
3 B-8
5
3 B-1
R S T
To Next Page
