NE212
10
www.baumer.com
Min. Impulsdauer 30 ms
(Programmierzeile 29, 30)
Eingangswiderstand 3,3 kΩ
Low-Pegel 0...1,6 V
High-Pegel 14…27 V
Anschluss 15 Hauptzähler Stopp, Betriebsstunden Ein,
Hold (Programmierzeile 40)
Min. Impulsdauer Hauptzähler Stopp 10 ms
Eingangswiderstand 3,3 kΩ
Low-Pegel 0...1,6 V
High-Pegel 14…27 V

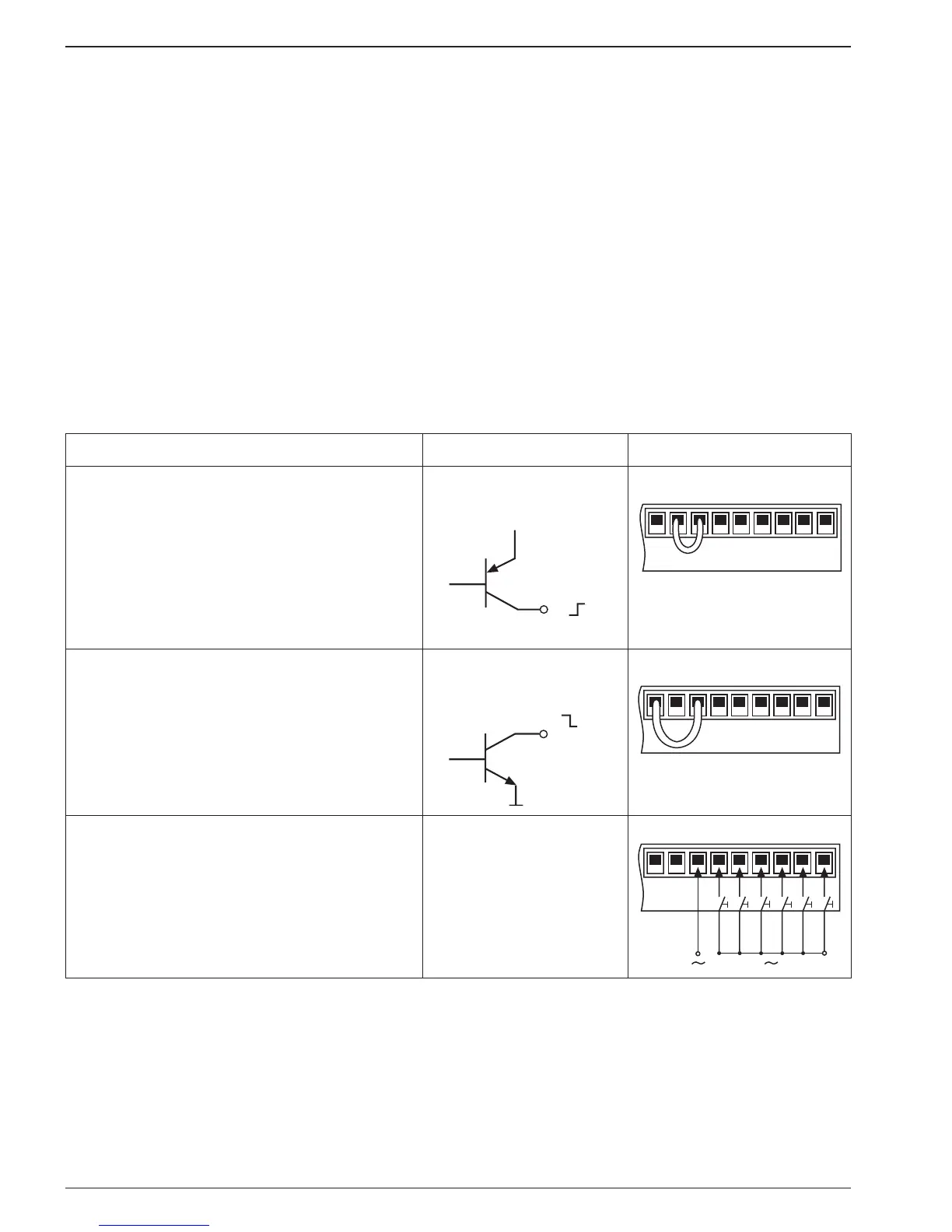

Eingangslogik festlegen
Die Logik der Signaleingänge lässt sich durch eine Brücke zwischen
den Anschlüssen 18, 19 und 20 nach folgender Tabelle festlegen:
Verwenden Sensorsignal Anwenden
- wenn der Impulsgeber nicht von der
Sensorversorgung aus dem Zähler ver-
sorgt wird.
- wenn der Impulsgeber eine Gegentakt-
oder PNP-Endstufen hat.
- wenn mehrere Zähler parallel von einem
Impulsgeber angesteuert werden.
PNP, Ansteuerung mit
positivem Signal.
K
E
B
18 und 19
20 19 18 17 16 15 14 13 12
- wenn der Impulsgeber eine
NPN-Endstufe hat.
NPN, Ansteuerung mit
negativem Signal.
E
K
B
18 und 20
20 19 18 17 16 15 14 13 12
- bei Wechselspannungseingang,
max. 24 VAC.
Wechselspannungs-
eingang, Ansteuerung
mit max. 24 VAC, max.
Zählfrequenz 15 Hz
für alle Zähleingänge
zwingend erforderlich.
(Zeile 24, 25 und 26)
20 19
18 17 16 15 14 13 12
