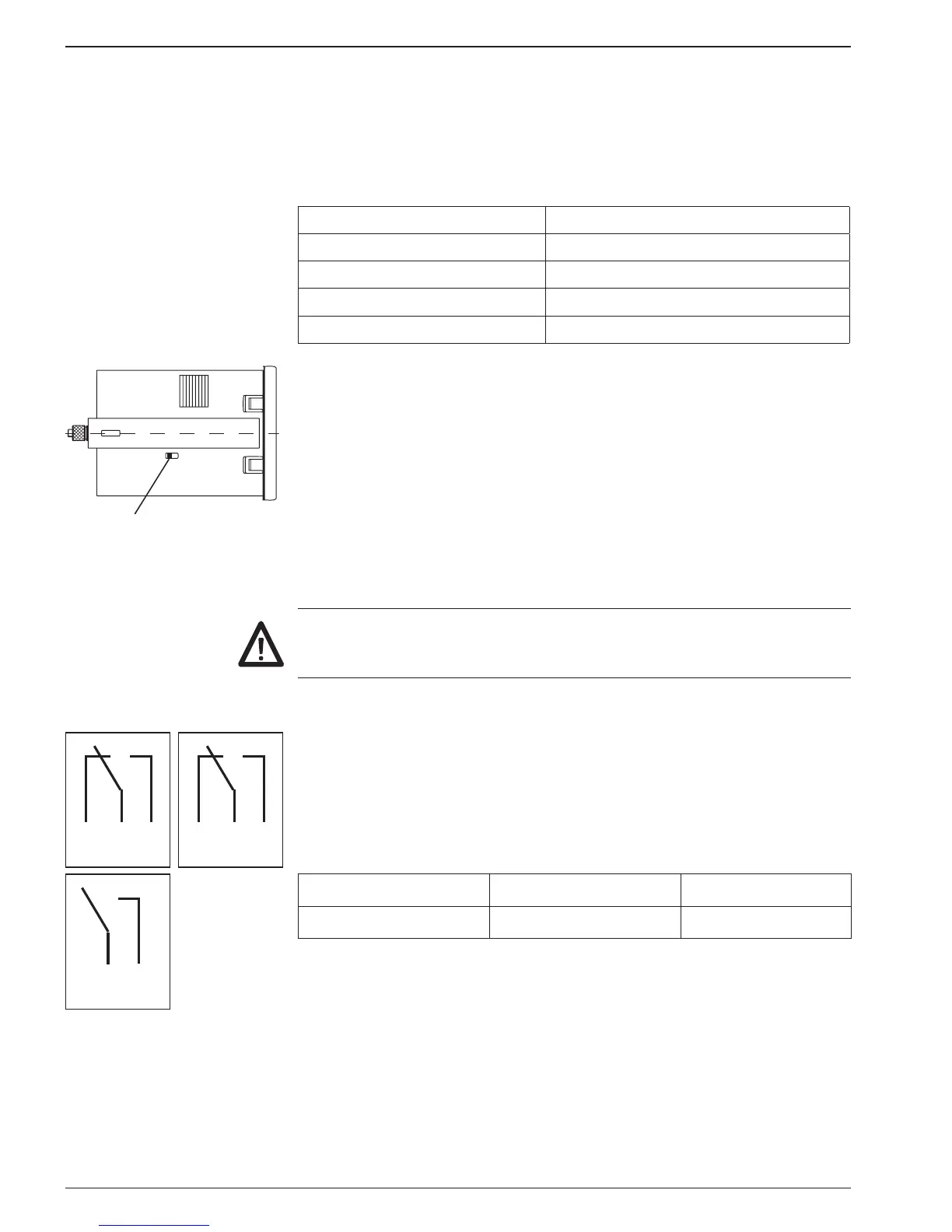

3.1 Betriebsspannung anschliessen
Es stehen drei Betriebsspannungen zur Verfügung:
Wechselspannung 24/48 VAC (50/60 Hz), über seitlichen Spannungs-
wahlschalter einstellbar
Wechselspannung 85...265 VAC (50/60 Hz), Weitbereichsnetzteil
Gleichspannung 24 VDC ±10 %
Betriebsspannung Empfohlene externe Absicherung
24 VAC ±10 % M 400 mA
48 VAC ±10 % M 400 mA
85...265 VAC M 315 mA
24 VDC ±10 % M 500 mA
Spannungswahlschalter
➜ Ausführung 24/48 VAC: benötigte Wechselspannung am seit-
lichen Spannungswahlschalter einstellen.
➜ Betriebsspannung an den Anschlüssen 2 und 3 gemäss
Anschlussplan anschliessen.
Gleichspannungsanschluss 24 VDC:
Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung
nicht zur Parallelversorgung von Antrieben, Schützen, Magnetven-
tilen usw. verwenden. Die Versorgungsleitungen sind getrennt von
Laststromleitungen zu verlegen.
Brandschutz: Gerät netzseitig über die am Typenschild empfohlene
externe Sicherung betreiben. Nach EN 61010 darf im Störungsfall
8 A/150 VA (W) niemals überschritten werden.
3.2 Signalausgänge belegen „Relaiskontakte“
6 5 49 8 7
11 10
Die Anschlüsse 4, 5 und 6 sowie 7, 8 und 9 sind potentialfreie Um-
schaltkontakte. Die Anschlüsse 10 und 11 sind je nach Bestellanga-
be als Öffner oder Schliesser ab Werk definiert. Die Signalausgänge
können nach nebenstehendem Anschlussschema belegt werden.
Die Einstellung Wisch- oder Dauersignal und die Wischzeit erfolgt in
der Programmierebene (Zeile 31, 32, 33). (Siehe Kapitel 3.6.)
Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom
150 VA/30 W 265 V 1 A
