Baumer NE212 - Anschlussbeispiele; Sensorversorgung Anschliessen

NE212
www.baumer.com
11

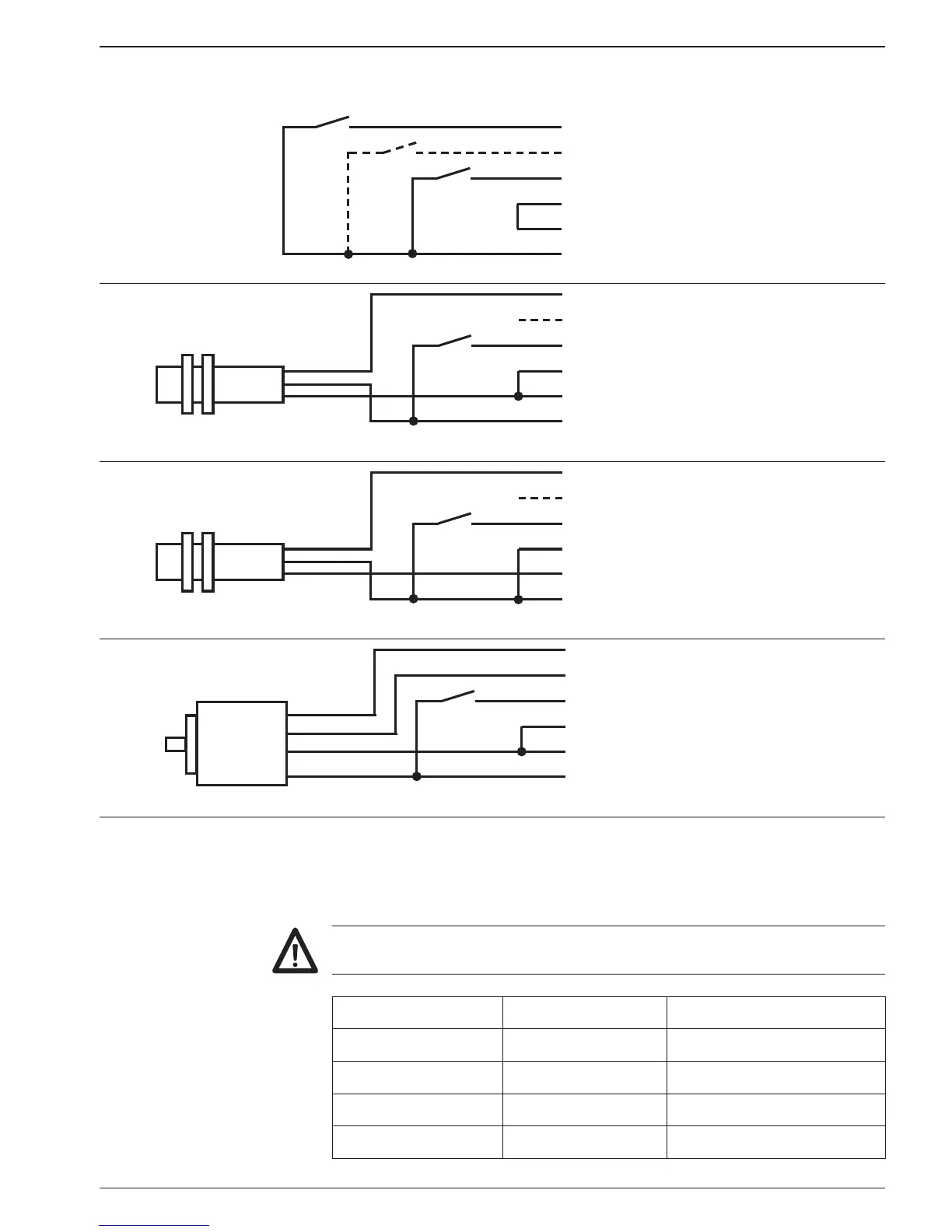

3.4.1 Anschlussbeispiele
Impulsgeber Zähleranschluss
Kontakt
(schaltet nach Plus)
12 Spur A
13 Spur B
14 Rückstellung
18 PNP (Brücke nach 0V)
19 0V
20 +24V
Näherungsschalter PNP 12 Spur A
13 Spur B
14 Rückstellung
18 PNP (Brücke nach 0V)
19 0V
20 +24V
Näherungsschalter NPN 12 Spur A
13 Spur B
14 Rückstellung
18 NPN (Brücke nach +24V)
19 0V
20 +24V
Inkrementalgeber mit PNP
oder Gegentaktausgang
12 Spur A
13 Spur B
14 Rückstellung
18 PNP (Brücke nach 0V)
19 0V
20 +24V
3.5 Sensorversorgung anschliessen
Sensorversorgung an die Anschlüsse 19 und 20 anschliessen – z.B.
für die Versorgung von Drehgebern, Näherungsschaltern, etc.
Sensorversorgung nicht zur Versorgung von induktiver oder kapaziti-
ver Lasten benutzen. Die Sensorversorgung ist nicht kurzschlussfest.
Betriebsspannung Sensorspannung Strombelastbarkeit
24 VAC 12...26 VDC 80 mA
48 VAC 12...26 VDC 80 mA
85...265 VAC 24 VDC ±20 % 200 mA
24 VDC ±10 % 24 VDC ±20 % 200 mA
