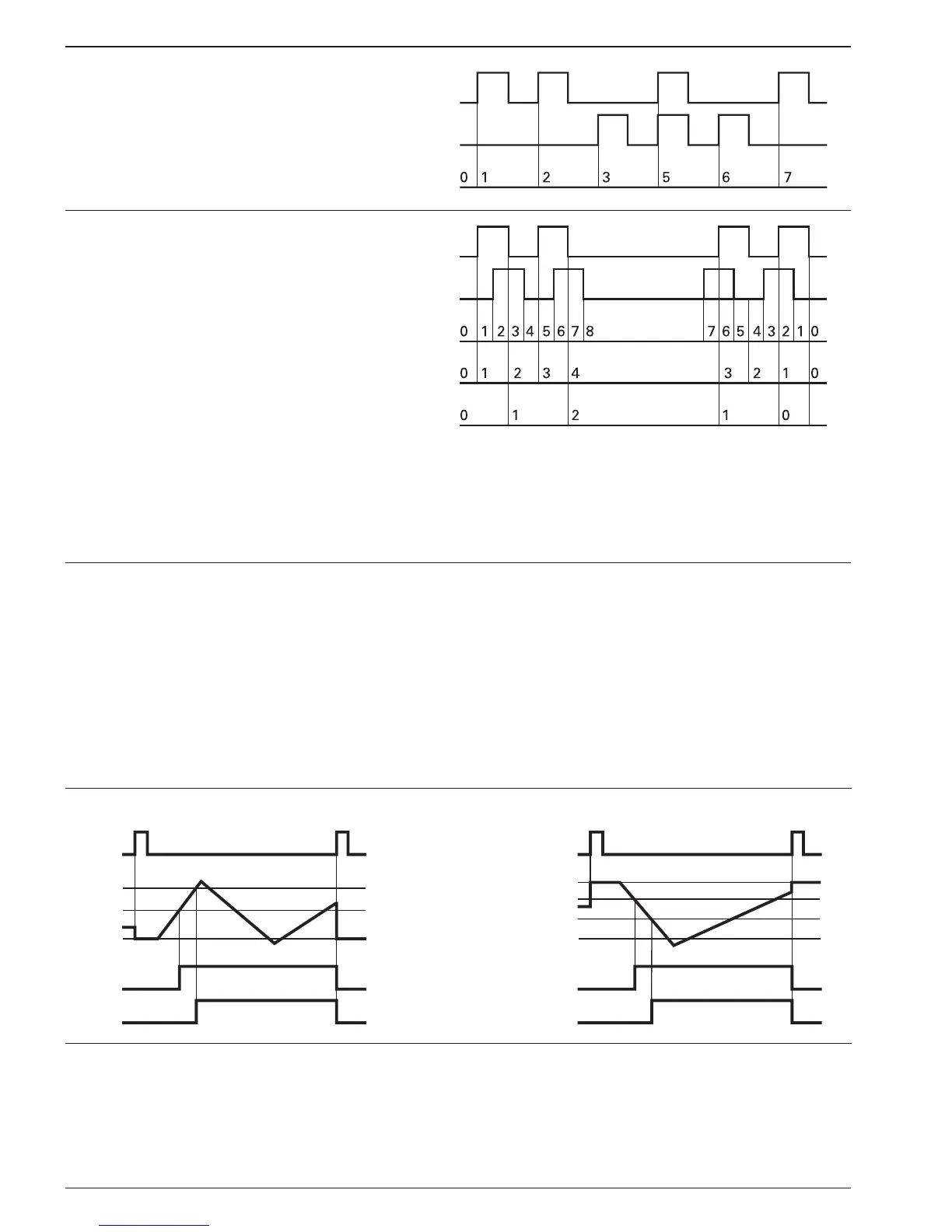

Summenzählung Spur A und
B addierend (A+B)
Die Betriebsart und die Zähl-
richtung wird in der Program-
mierebene gewählt.
Spur A
Spur B
Zählung Add.
Vor-/Rückwärtszählung, 2x
90
o
phasenversetzte Signale
Die Zählrichtung wird auto-
matisch aus dem 90° vor- und
nacheilenden Phasenversatz
erkannt. Der interne Pha-
sendiskriminator wertet ein-,
zwei- oder vierfach aus. Auto-
matisches Vor- oder Rückwärts-
zählen ist mit Impulsgebern
möglich, die keine Auswer-
tungselektronik beinhalten und
kein Zählsignal nebst zuge-
hörigem Zählrichtungssignal
liefern.
Spur A
Spur B
Zählung 4x
Zählung 2x
Zählung 1x
5.3 Ausgangsverhalten (Output modes)
Das Verhalten der Signalausgänge wird bestimmt durch:
- Programmierung des Vorwahlwertes, des Setzwertes, der Aus-
gangszeit, der Ausgangslogik, der Ausgangsfunktion,
- externe Rückstellung,
- externe Zählsteuerung.
Die nachstehenden Diagramme zeigen einige Beispiele.
Addierende Betriebsart Subtrahierende Betriebsart
Stufenvorwahl mit Dauersignal, ohne automatische Rückstellung (Setzwert bei Null)
