NE214
18 www.baumer.com

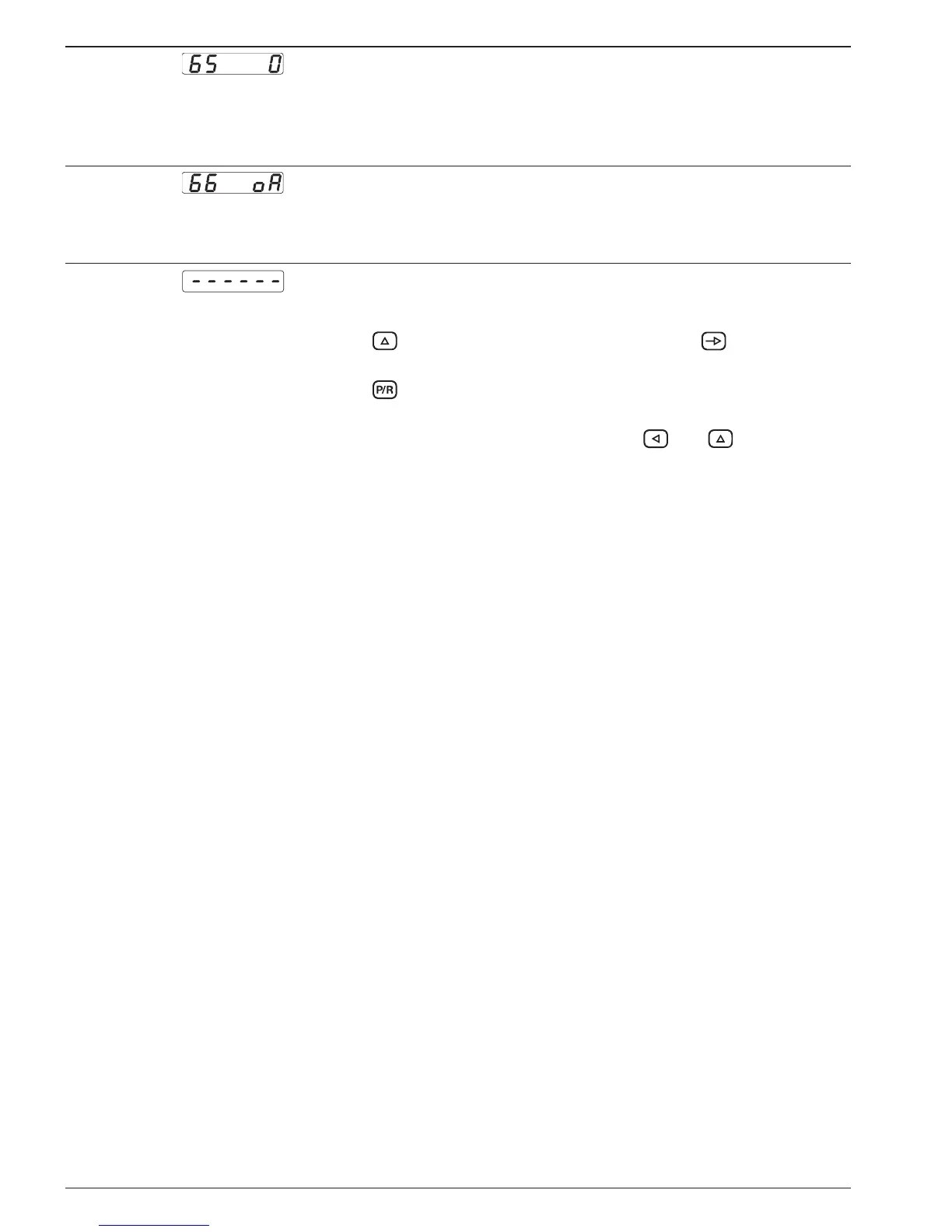

Zeile 65 Zuordnung oberer Analoggrenzwert
0 * Variabler Wert aus Zeile 66
1 SC
2 P1
3 P2
Zeile 66
Oberer Analoggrenzwert
4095 * Default
-999999 Min.
999999 Max.
Strichlinie signalisiert das Ende des dritten Programmierfeldes.
Zurückschalten der ➜Taste
gedrückt halten und wiederholt Taste drücken.
Programmierzeilen
Programmierung ➜Taste
drücken.
ausschalten ● Zähler befindet sich in der Bedienerebene.
Zähler auf Werkseinstellung ➜ Gerät einschalten und gleichzeitig Taste
und drücken.
zurückprogrammieren ● Alle bereits programmierten Werte werden auf die Werkseinstell-
ung zurückprogrammiert. In der Anzeige erscheint kurz "Clr Pro".
5.1 Betriebsarten (Zeile 22)
Nachfolgend werden die Betriebsarten beschrieben.
Stufenvorwahl Das Gerät zählt bei Erreichen eines Vorwahlwertes zum nächsten
Vorwahlwert weiter. Die Vorwahlwerte werden immer in der Reihen-
folge 1. Vorwahlwert und 2. Vorwahlwert abgearbeitet. Die Vorwahl-
werte können beliebig gewählt werden. Eine automatische Rückstel-
lung auf den Setzwert ist bei dem zweiten Vorwahlwert möglich.
Eine externe oder manuelle Rückstellung ist jederzeit möglich.
Hauptvorwahl Der Zähler wird bei Erreichen der einzelnen Vorwahlwerte auf den
Setzwert zurückgesetzt. Die Vorwahlwerte werden immer in der Rei-
henfolge 1. Vorwahlwert und 2. Vorwahlwert abgearbeitet. Eine auto-
matische Rückstellung auf den Setzwert ist bei P2 möglich. Eine ex-
terne oder manuelle Rückstellung ist jederzeit möglich.
Parallelvergleich
Bei Erreichen der Vorwahlwerte schalten die Ausgänge als Dauersignale
bei Überschreitung des jeweiligen Vorwahlwertes in beide Zählrich-
tungen. Die Vorwahlwerte können beliebig gewählt werden und ar-
beiten unabhängig voneinander. Wischsignale sind bei Parallelver-
gleich nicht möglich.
P1-Schleppvorwahl Der Vorwahlwert P1 dient als Vorsignal und arbeitet als Schleppvor-
wahl. Das Vorsignal schaltet immer um den eingegebenen Wert vor
dem Endsignal. Der 2. Vorwahlwert kann beliebig gewählt werden.
