Betriebsspannung externe Absicherung
24 VAC ±10 % 50/60 Hz T 400 mA
48 VAC ±10 % 50/60 Hz T 400 mA
115 VAC ±10 % 50/60 Hz T 100 mA
230 VAC +6/ -10 % 50/60 Hz T 100 mA
Gleichspannungs-
anschluss
Störungsfreie Betriebsspannung anschliessen. Die Betriebsspan-
nung nicht zur Parallelversorgung von Antrieben, Schützen, Magnet-
ventilen usw. verwenden. Die Versorgungsleitungen sind getrennt
von Laststromleitungen zu verlegen.
➜ Gleichspannung gemäss Anschlussplan anschliessen.
Betriebsspannung externe Absicherung
24 VDC ±10 %, max. 5 % RW T 400 mA
Brandschutz: Gerät netzseitig über die am Anschlussschaltbild
empfohlene externe Sicherung betreiben. Nach EN 61010 darf im
Störungsfall 8 A/150 VA (W) niemals überschritten werden.

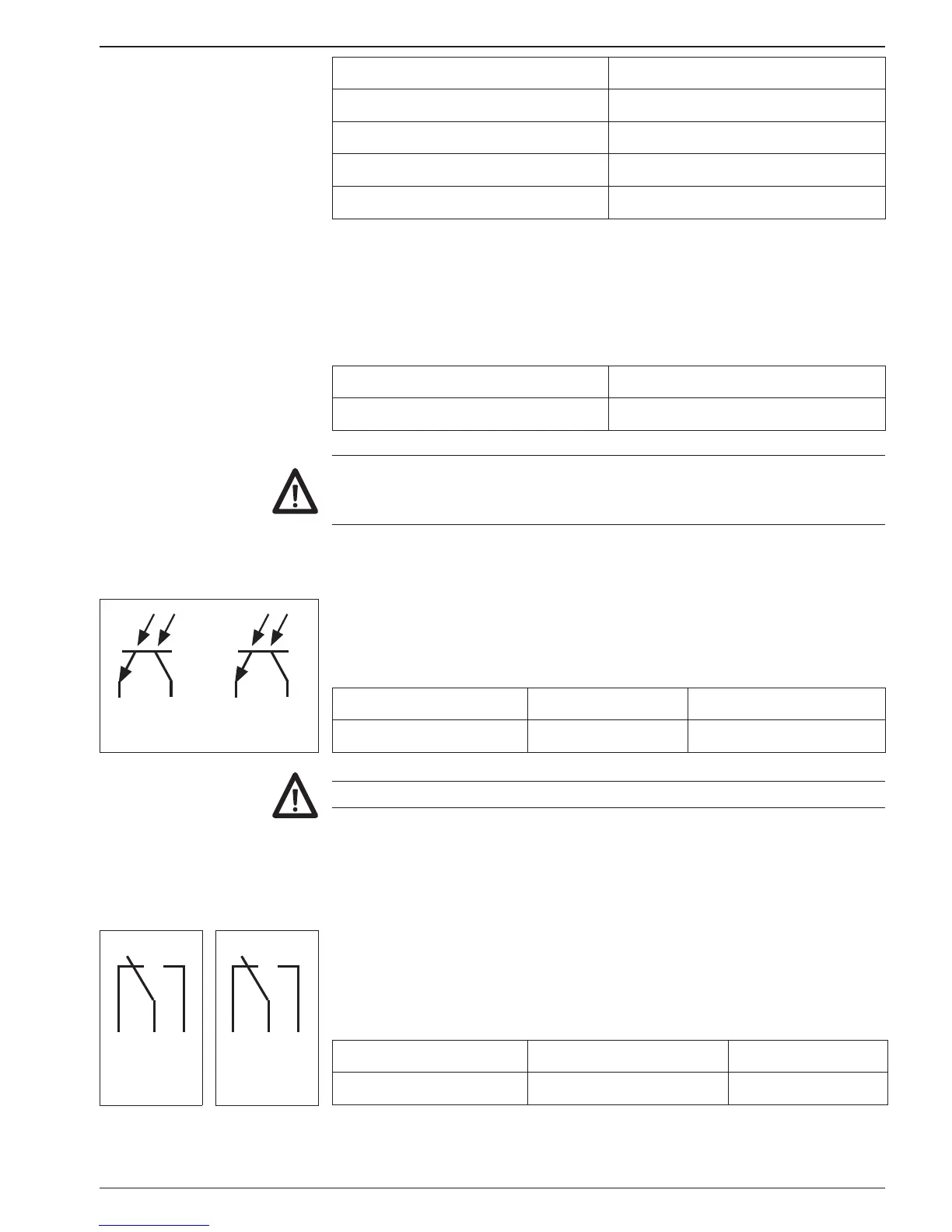

3.2 Elektronische Ausgänge belegen
13 12
Vorwahl 2
11 10
Vorwahl 1
Die elektronischen Ausgänge (Anschlüsse 10, 11 und 12, 13) sind
Optokoppler-Ausgänge. Kollektor- und Emitteranschluss sind jeweils
getrennt belegt. Die Zuordnung der Vorwahl erfolgt in der Program-
mierzeile 33.
Max. Schaltspannung Max. Schaltstrom Max. Restspannung
+40 V 15 mA <1 V
Die elektronischen Ausgänge sind nicht kurzschlussfest.
➜ Anschlüsse 10, 11 und 12, 13 entsprechend belegen.
3.3 Signalausgänge belegen (Relaiskontakte)
20 21 22
Vorwahl 1
23 24 25
Vorwahl 2
Die Anschlüsse 20, 21 und 22 sowie 23, 24 und 25 sind potential-
freie Umschaltkontakte. Die Signalausgänge können nach neben-
stehendem Anschlussschema belegt werden.
Die Zuordnung der Relais als Schliesser oder Öffner erfolgt in der
Programmierzeile 33.
Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom
150 VA/30 W 250 V 1 A
