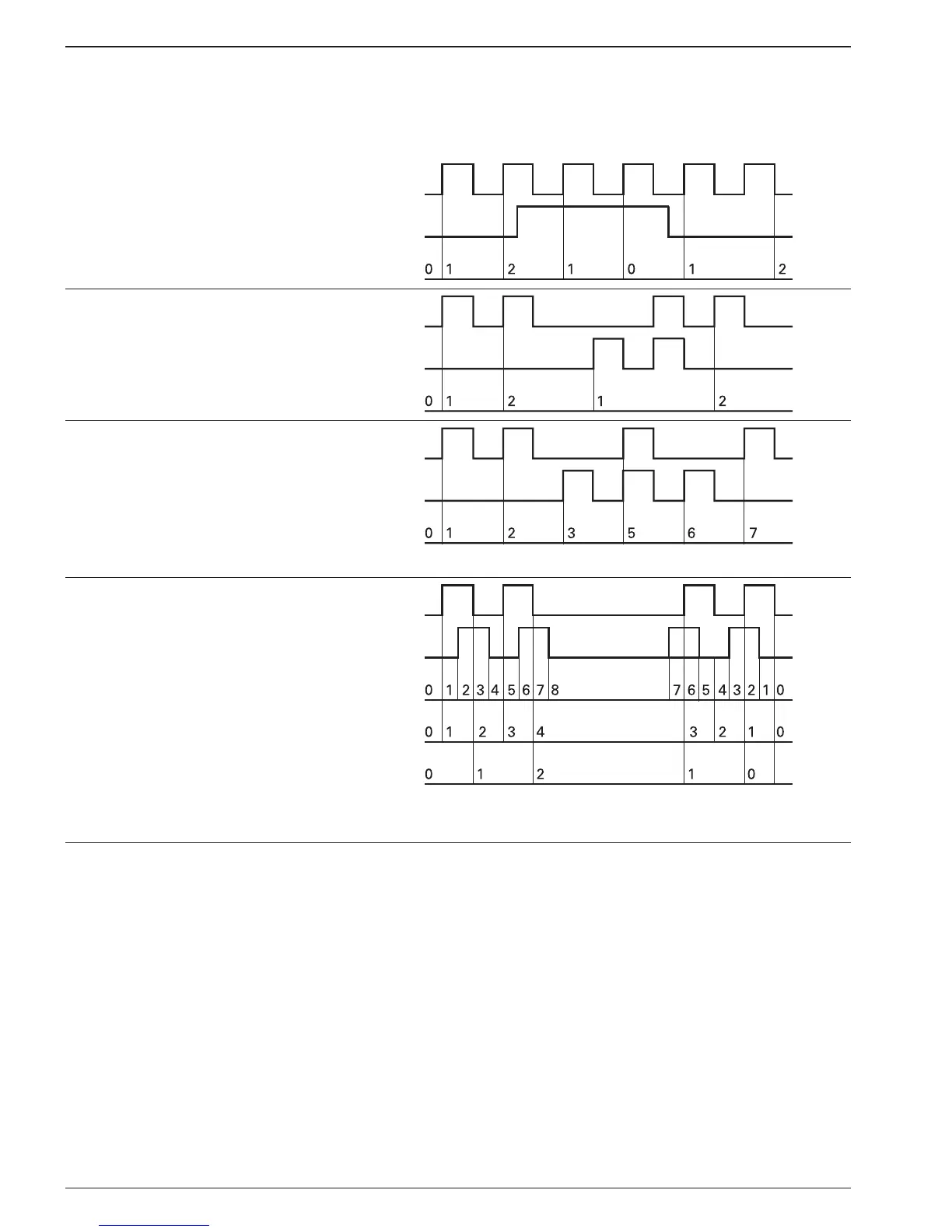

5.3 Zählweisen (Input Modes)
Dieser Zähler kann vor- und rückwärts zählen. Die Zählrichtung ist
unabhängig von der addierenden oder subtrahierenden Betriebsart.
Ausnahme ist die Summenzählung (A+B).
Vor-/ Rückwärtszählung
mit einer Zählspur A und
externes Up/Down-
Signal auf Spur B
Spur A
Up/Down
Zählung
Differenzzählung Spur A
addierend und Spur B
subtrahierend (A-B)
Signaldauer und Zeitpunkt
beliebig.
Spur A
Spur B
Zählung
Summenzählung Spur A
addierend und Spur B
addierend (A+B)
Die Betriebsart und damit
die Zählrichtung wird in
der Programmierebene
gewählt.
n n-1 n-2 n-3 n-5 n-6 n-7
Spur A
Spur B
Zählung Add.
Vor-/ Rückwärtszäh-
lung mit zwei um 90º
phasen-versetzten
Zählsignalen
Die Zählrichtung wird
automatisch erkannt aus
dem 90
o
vor- und nachei-
lendenPhasenversatz. Der
interne Phasendiskrimina-
tor wertet aus. Zwei- oder
Vierfachauswertung ist
möglich.
Spur A
Spur B
Zählung 4fach
Zählung 2fach
Zählung 1fach
5.4 Ausgangsverhalten (Output Modes)
Das Verhalten der Signalausgänge wird bestimmt durch
- Programmierung des Vorwahlwertes, des Setzwertes, der Aus-
gangszeit, der Ausgangslogik, der Ausgangsfunktion,
- externe Rückstellung,
- externe Zählsteuerung.
Die nachstehenden Diagramme zeigen das Ausgangsverhalten der
Signalausgänge.
