Baxi DUO-TEC COMPACT - Подключение Комнатного Термостата; Электрические Соединения

7710400 (01-06/18) 30
Раздел УСТАНОВЩИК (ru)
11. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230
В с заземлением, соблюдая полярность фаза - нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм
2
с максимальным диаметром
8 мм. Чтобы получить доступ к клеммам, снимите переднюю панель котла (прикрепленную двумя винтами в нижней
части) и поверните панель управления вниз; после снятия предохранительной крышки вам станут доступны клеммники.
В клеммную колодку встроены быстродействующие плавкие предохранители на 2 A (для их проверки или замены выньте
черный держатель предохранителя).
ЭЛЕКТРОСХЕМА ПРИВЕДЕНА В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ "SECTION" B.
Убедитесь, что потребляемая мощность всех устройств, подсоединенных к аппарату, не превышала 2А. Если она выше,
между данными устройствами и электронной платой котла следует разместить реле.

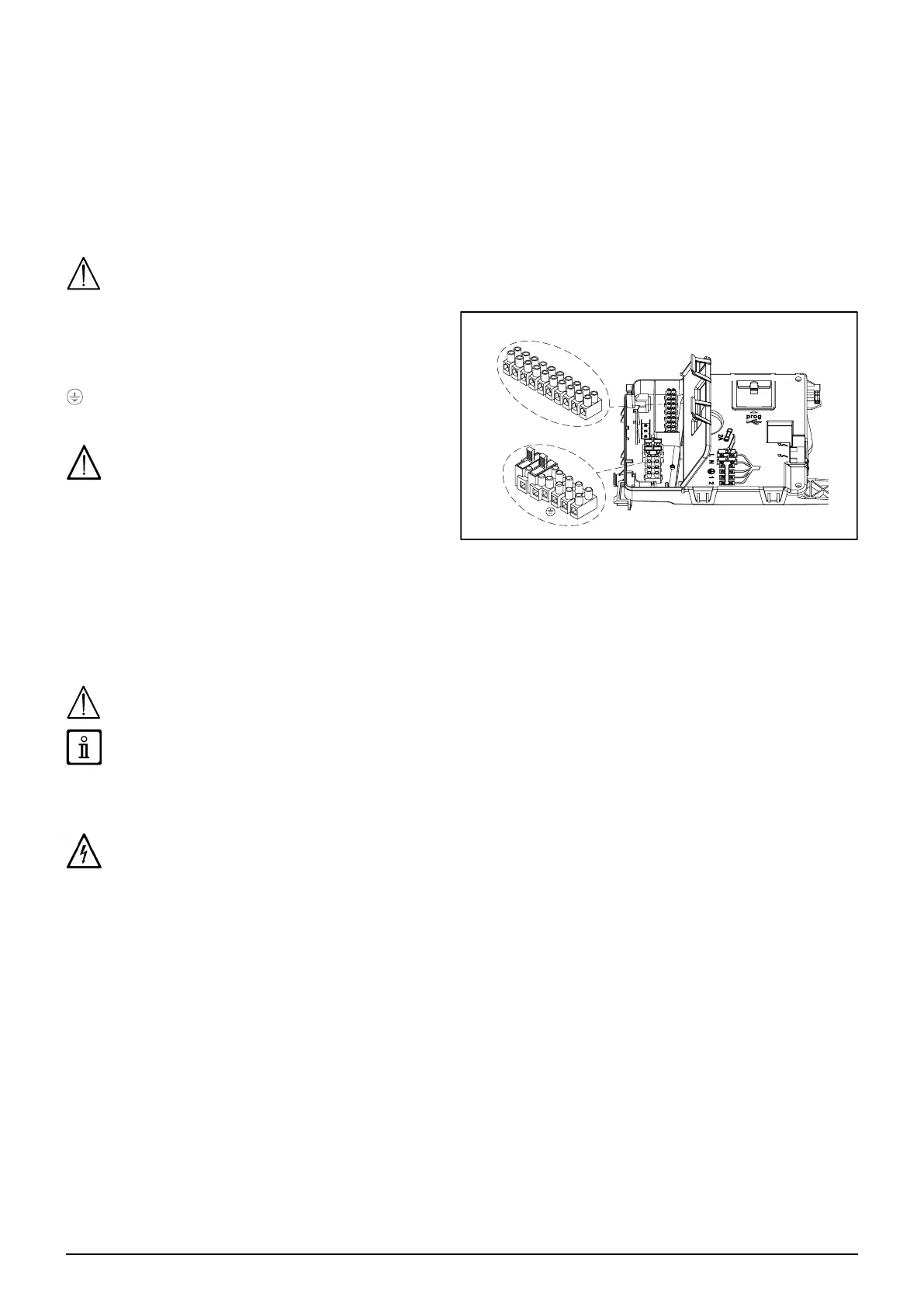

КЛЕММНАЯ КОЛОДКА M1
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
Необходимо удалить перемычку между клеммами
1-2 клеммной колодки M1 котла в случае, когда
не используется комнатный термостат или когда
не подсоединен пульт дистанционного управления,
поставляемый как дополнительный аксессуар.
КЛЕММНИК M2
Клеммы 1 - 2: подсоединение пульта дистанционного управления (низковольтного), поставляемого по запросу.
Клеммы 4 - 5 (общее): подключение датчика уличной температуры (поставляется по запросу).
Клеммы 3-6-7-8: не используются.
Клеммы 9-10: подключение датчика бойлера горячей воды.
Если котел подключен к системе тёплых полов, монтажник должен установить термостат безопасности, для защиты
системы от перегрева.
Для подключения кабелей к клеммным колодкам, используйте специальные отверстия, имеющиеся в нижней
части котла.
11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Соединения, имеющиеся на клеммной колодке M1 имеют высокое напряжение (230 В). Перед соединением проверьте,
что оборудование не подключено к электропитанию. Убедитесь в соблюдении правильной полярностиL(ФАЗА) -
N(НЕЙТРАЛЬ).
Для подключения комнатного термостата к котлу действовать, как описано ниже:
• отключить электрическое питание котла;
• получить доступ к клеммнику M1;
• снять перемычку с контактов 1-2 и подсоединить провода комнатного термостата;
• подать электропитание к котлу и проверить, что комнатный термостат работает нормально.
1
9
8
7
6
5
4
3
2
10
L
N
2
1
CG_2394
M2
M1
