33
Раздел УСТАНОВЩИК (ru)
7710400 (01-06/18)

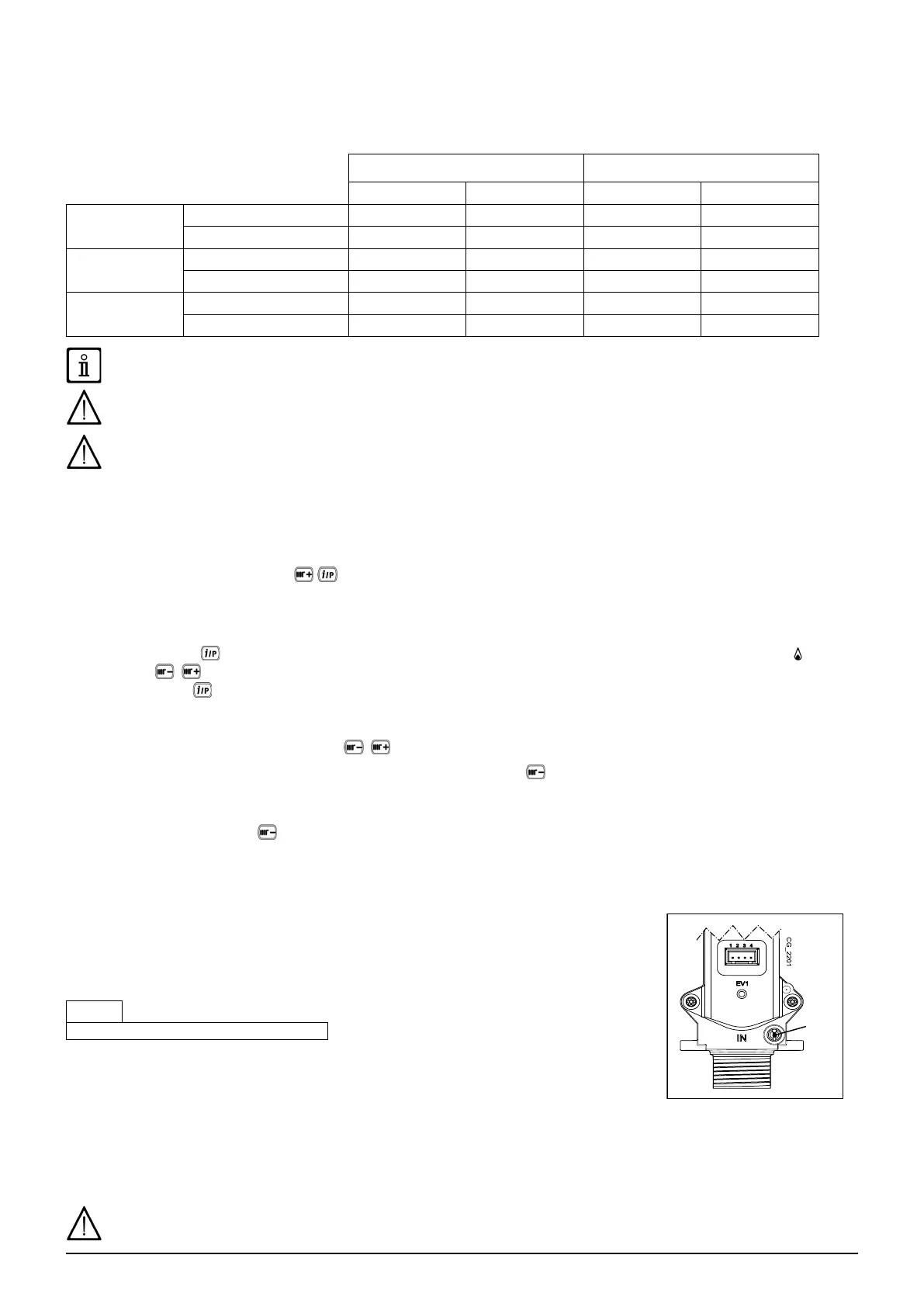

12.4 КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ (%)
Для правильной работы котла содержание CO
2
(O
2
) в дымовых газах должно соответствовать данным, приведенным
в следующей таблице. Если выявленное содержание CO
2
(O
2
) выходит за пределы табличных допусков, проверьте
целостность электродов и расстояние между ними. При необходимости замените электроды и убедитесь в их правильной
установке. Если проблема не решается, используйте описанную далее функцию.
G20 G31
CO
2
% O
2
% CO
2
% O
2
%
Максимальная
мощность
Номинальное значение 8,7 5,4 10,0 6,0
Допустимые значения 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
Пусковая
мощность
Номинальное значение 8,7 5,4 10,8 4,8
Допустимые значения 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1
Минимальная
мощность
Номинальное значение 8,8 5,2 10,0 6,0
Допустимые значения 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
Значения CO
2
/O
2
измерялись при закрытой передней крышке котла.
Для измерения газового состава продуктов сгорания используйте надлежащим образом откалиброванный
газоанализатор.
При нормальной работе котел выполняет автоматический контроль продуктов сгорания. На этой стадии содержание
CO на короткий промежуток времени может превысить значение в 1000 миллионных долей.
ФУНКЦИЯ РЕГУЛИРОВАНИЯ СОСТАВА ПРОДУКТОВ СГОРАНИЯ (CO
2
%)
Целью данной функции является частичное регулирование содержания CO
2
% в продуктах сгорания. Выполните
следующие действия:
• Нажмите одновременно кнопки и удерживайте их нажатыми не менее 6 секунд. После включения функции на
дисплее в течение нескольких секунд отображается надпись “On”, затем появляется строка программы “304”, которая
сменяется с показателем мощности котла в %.
• После розжига горелки котел выходит на максимальную мощность в режиме ГВС (100). Когда на дисплее появляется
"100", можно приступать к частичной регулировке значения CO
2
%.
• Нажмите кнопку
, на дисплее попеременно отображаются значение "00" и номер функции "304" (символ мигает).
• Кнопками
уменьшите или увеличьте содержание CO
2
(от -5 до +5).
• Нажмите кнопку
для сохранения новой настройки, после этого на дисплее снова отображается значение мощности
"100" (котел продолжает работать на максимальной мощности в режиме ГВС).
Таким же образом можно отрегулировать содержание CO
2
при работе котла на пусковой мощности и на минимальной
мощности, используйте для этого кнопки (после пункта 5 описанной выше последовательности действий).
• После сохранения нового значения (пункт 5) нажмите кнопку для вывода котла на пусковую мощность.
Подождите, пока значение CO
2
стабилизируется, и выполните регулировку согласно указаниям пункта 4 описанной
последовательности действий (значение мощности выражено числом <> 100 и <> 0), сохраните новое значение (пункт
5).
• Снова нажмите кнопку
для вывода котла на минимальную мощность. Подождите, пока значение CO
2
стабилизируется, и выполните регулировку согласно указаниям пункта 4 описанной последовательности действий
(значение мощности = 00).
• Для выхода из функции нажимайте одновременно в течение не менее 6 секунд кнопки, указанные в пункте 1.
13. ГАЗОВЫЙ КЛАПАН
Этот котел не требует никакой механической регулировки газового клапана.
Автоматическую регулировку обеспечивает электроника.
Обозначения на рисунке
Pi
Точка измерения входного давления газа
13.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА
Перевод котла с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и наоборот должен выполняться только квалифицированными
специалистами сервисного центра. Для выполнения регулировки необходимо настроить параметр P02 согласно
указаниям главы "НАСТРОЙКА ПАРАМЕТРОВ". Необходимо также проверить продукты сгорания согласно указаниям
главы "СПЕЦИАЛЬНЫЕ ФУНКЦИИ - КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ".
После перевода котла на другой тип газа укажите на паспортной табличке тип используемого газа.
Pi
