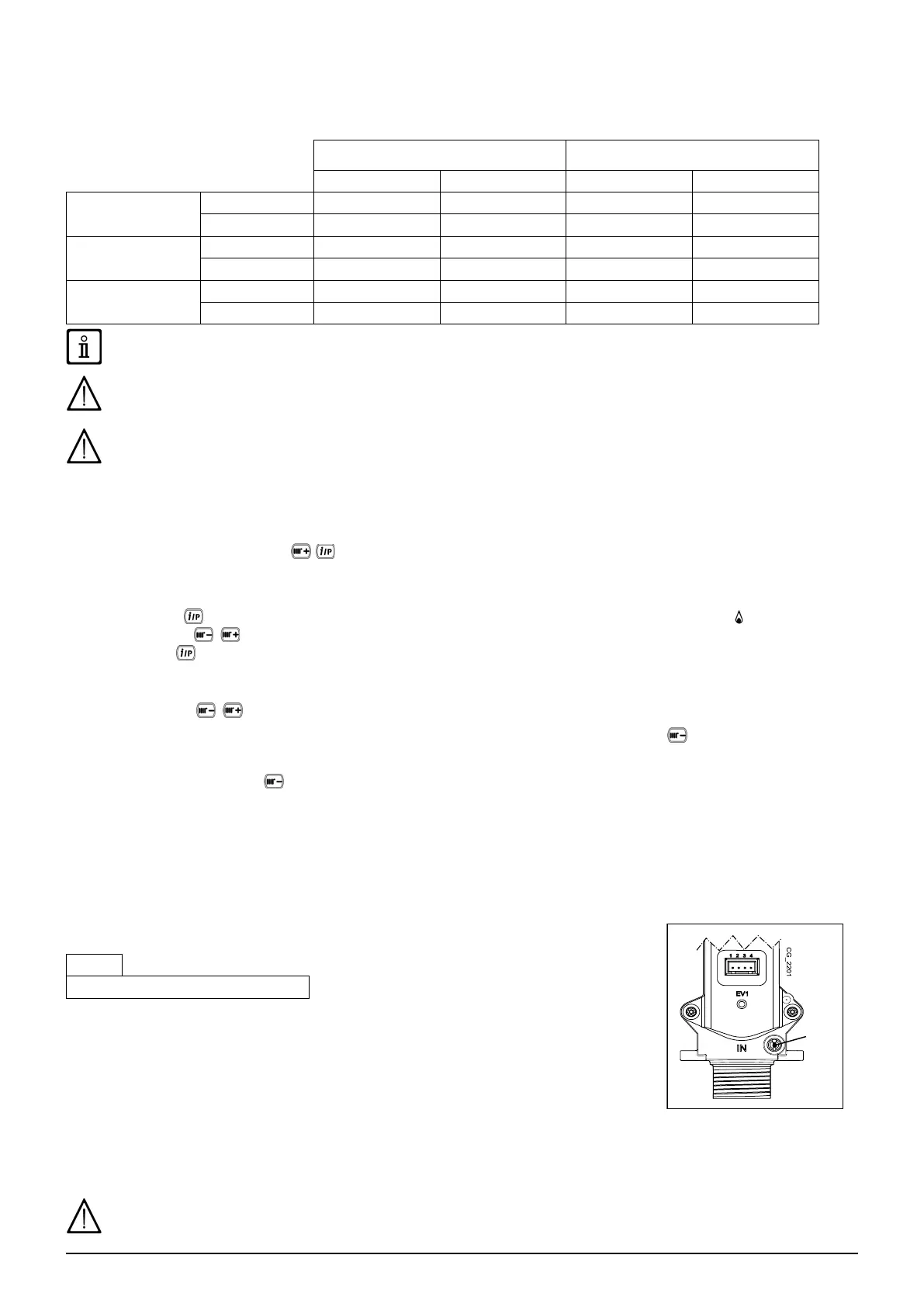

53
Sección INSTALADOR (es)
7710400 (01-06/18)
12.4 CONTROL DE LA COMBUSTIÓN (CO
2
%)
Para el correcto funcionamiento de la caldera el contenido de CO
2
-O
2
de la combustión debe respetar el campo de tolerancia
indicado en la tabla siguiente. Si el valor de CO
2
-O
2
observado resulta diferente, comprobar la integridad y la distancia de los
electrodos. En caso necesario, sustituir los electrodos y colocarlos correctamente. Si el problema persiste, puede utilizarse la
función que se describe a continuación.
G20 G31
CO
2
% O
2
% CO
2
% O
2
%
Potencia máxima
Valor nominal 8,7 5,4 10,0 6,0
Valor admitido 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
Potencia de
encendido
Valor nominal 8,7 5,4 10,8 4,8
Valor admitido 8,2 - 9,3 6,3 - 4,3 10,3 - 11,3 5,5 - 4,1
Potencia mínima
Valor nominal 8,8 5,2 10,0 6,0
Valor admitido 8,2 - 9,3 6,3 - 4,3 9,5 - 10,5 6,8 - 5,2
Los valores de
CO
2
/O
2
se reeren a la camisa cerrada.
El análisis de la combustión debe ser efectuado con un analizador de productos de la combustión debidamente calibrado.
Durante el funcionamiento normal, la caldera está realizando ciclos de auto-control de la combustión. En esta fase se puede
detectar, en periodos cortos de tiempo, valores de CO por encima de 1000 ppm.
FUNCIÓN DE AJUSTE DE LA COMBUSTIÓN (CO
2
%)
Esta función esta diseñada para hacer una regulación parcial del valor de CO
2
%. El proceso es el siguiente:
• Pulsar conjuntamente las teclas al menos 6 segundos. Cuando la función se activa, en pantalla se visualiza unos
segundos el texto “On” seguidamente aparece la línea de programa “304” alternada con el valor % de potencia de la caldera
• Después del encendido del quemador la caldera se sitúa a la máxima potencia sanitaria (100). Cuando en pantalla se visualiza
"100" es posible efectuar una regulación parcial del valor de CO
2
%;
• Pulsar la tecla
en pantalla se visualiza "00" alternado con el número de la función "304" (el símbolo parpadea);
• Pulsar las teclas
para bajar o subir respectivamente el nivel de CO
2
(de -5 a +5).
• Pulsar la tecla
para guardar el valor nuevo y volver a visualizar el valor de potencia "100" (la caldera vuelve a funcionar a
la máxima potencia en Agua Caliente Sanitaria).
Este proceso también se puede utilizar para regular el contenido de CO
2
a la potencia de encendido y a la potencia minima
pulsando las teclas después del punto 5 descrito en el proceso anterior.
• Después de haber guardado el nuevo valor (punto 5 del proceso anterior), pulsar la tecla para situar la caldera a la
potencia de encendido. Esperar a que el valor de CO
2
sea estable y proceder a continuación a la regulación como se indica
en el punto 4 del proceso anterior (el valor de potencia es un número <> 100 y <> 0) guarde a continuación (punto 5).
• Pulsar nuevamente la tecla
para situar la caldera a la potencia mínima. Esperar a que el valor de CO
2
sea estable y
proceder a continuación a la regulación como se indica en el punto 4 del proceso anterior (el valor de potencia = 00);
• Para salir de la función, pulsar las teclas del punto 1 anterior tal y como se describe en él.
13. VÁLVULA DE GAS
En este aparato no hace falta realizar ninguna regulación mecánica en la válvula. El sistema se autoadapta electrónicamente.
Leyenda válvula de gas
Pi
Toma de presión alimentación de gas
13.1 MODALIDADES DE CAMBIO DE GAS
Solamente el Servicio de Asistencia Técnica autorizado puede adaptar la caldera al funcionamiento de gas NATURAL a GPL
o viceversa. Para realizar el calibrado se debe congurar el parámetro P02 como se describe en el capítulo CONFIGURACIÓN
DE LOS PARÁMETROS. Finalmente se deben controlar las combustiones como se describe en el capítulo FUNCIONES
ESPECIALES - CONTROL DE COMBUSTIONES.
Al nalizar la operación de cambio de gas, se recomienda indicar el tipo de gas utilizado en la placa de matrícula.
Pi
