Baxi DUO-TEC COMPACT - Accesorios que no Forman Parte del Suministro; Conexión a una Instalación de Zonas

51
Sección INSTALADOR (es)
7710400 (01-06/18)
11.2 ACCESORIOS QUE NO FORMAN PARTE DEL SUMINISTRO
11.2.1 SONDA EXTERIOR

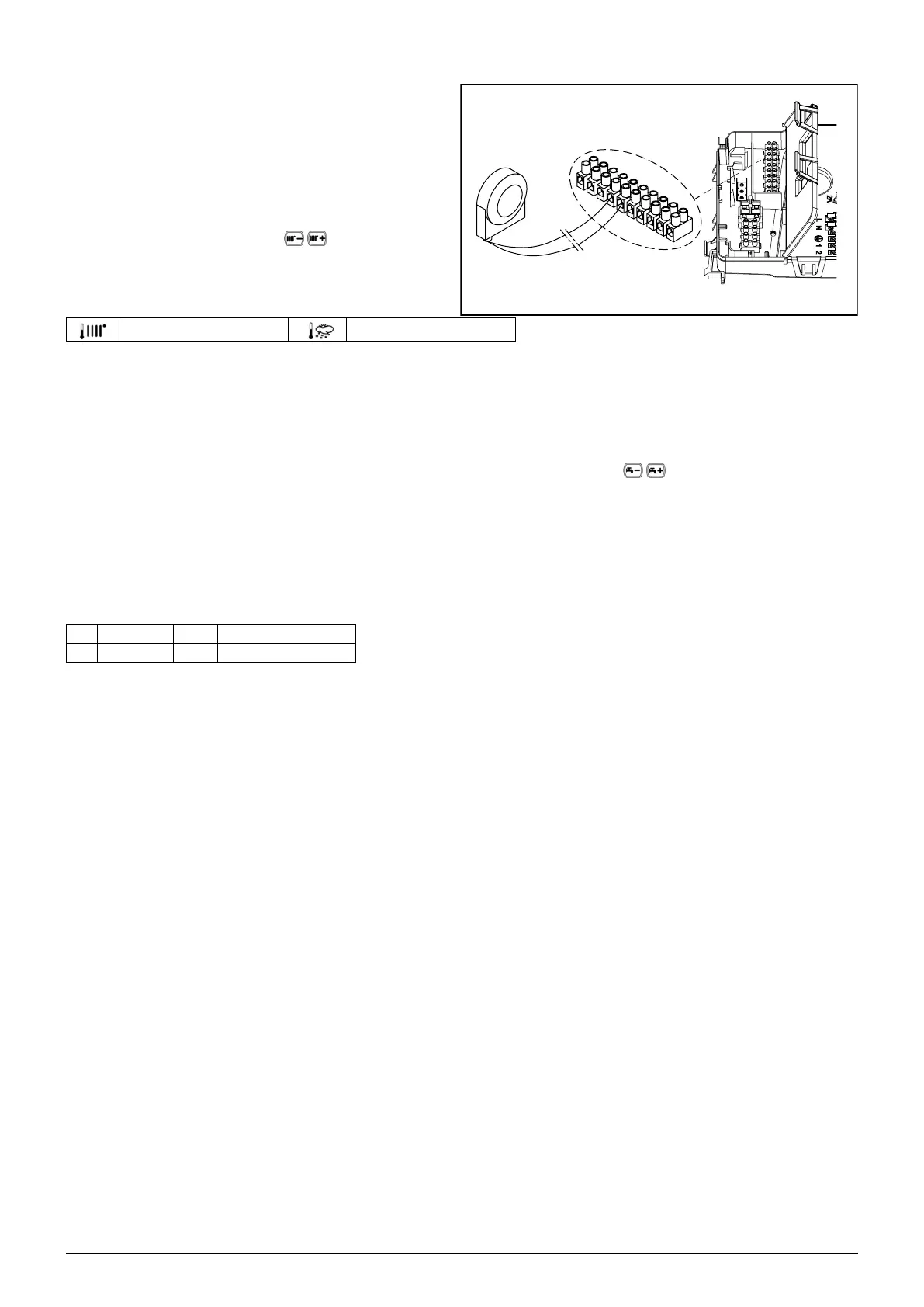

Para el conexionado de este accesorio ver la gura adjunta
(bornes 4-5) además de las instrucciones que se suministran
con la sonda exterior.
AJUSTE DE LA CURVA CLIMÁTICA "Kt"
Cuando la sonda exterior está conectada a la caldera,
la tarjeta electrónica regula la temperatura de impulsión
calculada según el coeciente Kt seleccionado. Programar la
curva deseada pulsando las teclas
según se indica en
el gráco del anexo SECTION E para elegir la más apropiada
(de 00 a 90).
LEYENDA DEL GRÁFICO - anexo "SECTION" E
Temperatura de impulsión Temperatura exterior
11.2.2 ACUMULADOR EXTERNO
La caldera está realizada eléctricamente para la conexión de un calentador exterior. La conexión hidráulica del calentador exterior
está esquematizada en la gura del anexo "SECTION" F. Conectar la sonda NTC de prioridad ACS a los bornes 9-10 de la
bornera M2. El elemento sensible de la sonda NTC se debe introducir en el especial alojamiento presente en el calentador.
Controlar que la potencia de intercambio del serpentín del calentador sea la correcta para la potencia de la caldera. La regulación
de la temperatura del agua sanitaria (+35°C..+60°C) se efectúa actuando sobre las teclas
.
IMPORTANTE: seleccionar el parámetro P03 = 05 según se describe en el capítulo 14.
11.2.3 CONEXIÓN A UNA INSTALACIÓN DE ZONAS
Para utilizar esta función se debe instalar la tarjeta electrónica relé programable que se suministra como accesorio.
LEYENDA DE LAS CONEXIONES ELÉCTRICAS (véase el esquema en el anexo "SECTION" G al nal del manual).
Z Zona (1..n) EV Electroválvula de zona
R Relé RT Termostato Ambiente
La caldera puede gestionar una instalación de calefacción de varias zonas. La Unidad de Ambiente (instalada en la pared) se
puede utilizar para controlar una zona, mientras que es posible utilizar termostatos ambiente corrientes para el control de las
otras zonas.
CONEXIONES DE LA INSTALACIÓN
• Conectar la válvula/bomba de la zona 1 a los bornes 1 - 3 de la regleta de la tarjeta relé presente en el interior de la caja de
mandos de la caldera.
• Conectar el contacto del Termostato Ambiente de las otras zonas a los bornes 1-2 de la regleta M1 (capítulo CONEXIÓN
TERMOSTATO AMBIENTE).
Asegúrese de que el parámetro P04=02. Congurar el parámetro P10 (capítulo CONFIGURACIÓN DE LOS PARÁMETROS).
SIEMENS
QAC34
1
9
8
7
6
5
4
3
2
10
M2
CG_2394
