A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK
Fontos: az égéstermék kivezető szimpla csövet a lakóhelyiség falával való érintkezési helyen megfelelő szigetelőanyaggal (pl. üveggyapot)
szigetelni kell. A kiegészítők felszerelésére vonatkozó részletesebb útmutatások céljából tekintse át a kiegészítőket kísérő műszaki leírást.
17. ELEKTROMOS BEKÖTÉS
18. A SZOBATERMOSZTÁT BEKÖTÉSE
t UFHZFIP[[ÈGÏSIFUʩWÏBUÈQFMMÈUØLBQPDTMÏDFUÈCSBB[FMʩ[ʩGFKF[FUCFOJTNFSUFUFUUFLOFLNFHGFMFMʩFO
t UÈWPMÓUTBFMB[ÏTLBQDTPLPOMÏWʩIJEBU
t BLÏUFSFTWF[FUÏLFUWF[FTTFCFBWF[FUÏLMFT[PSÓUØOLFSFT[UàMÏTLÚTTFCFFCCFBLÏULBQPDTCB
9. ábra
0712_1208 / CG_2008
A berendezés elektromos biztonsága csak akkor garantált, ha azt a berendezésekre vonatkozó hatályos biztonsági előírásoknak megfelelően
hatékony földelő berendezéshez csatlakoztatták.
A kazánt elektromosan 230 V-os monofázis + földelés táphálózatra kell csatlakoztatni a vele adott háromeres vezetékkel, a VONAL-
NULLA polaritást betartva.
A bekötést kétpólusú megszakítóval kell megvalósítani, melynél az érintkezők közötti távolság legalább 3 mm.
A tápkábel cseréje esetén “HAR H05 W-F” 3x0,75 mm
2
, maximum 8 mm átmérőjű harmonizált kábelt kell használni.
…A tápellátó kapocsléchez való hozzáférés
t BLÏUQØMVTÞNFHT[BLÓUØWÈMÈSBNUBMBOÓUTBBLB[ÈOU
t DTBWBSP[[BMFBLB[ÈOLBQDTPMØT[FLSÏOZÏOFLLÏUSÚH[ÓUʩDTBWBSÈU
t GPSEÓUTBFMBLBQDTPMØT[FLSÏOZU

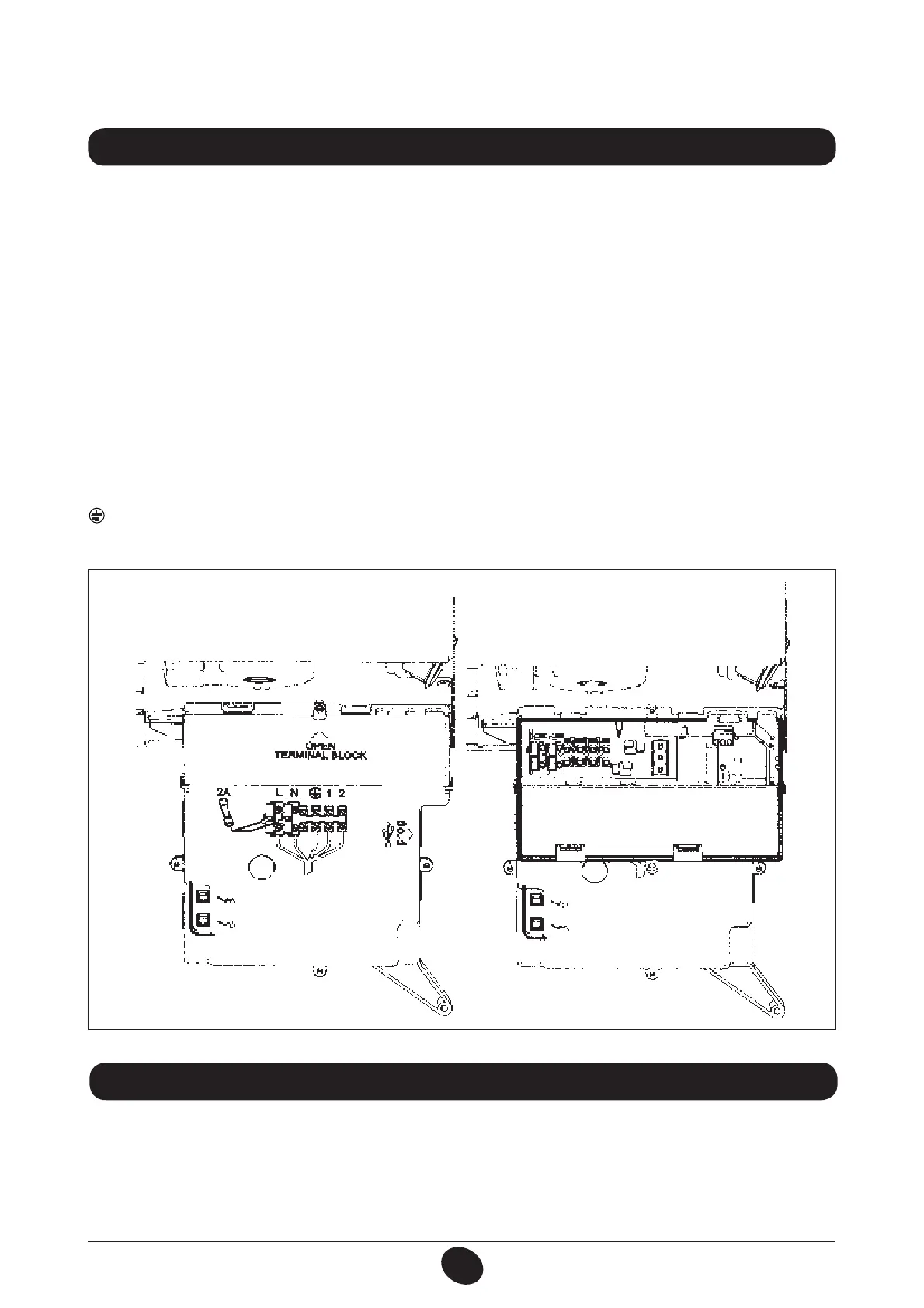

t UÈWPMÓUTBFMBGFEFMFUÓHZIP[[ÈGÏSIFUB[FMFLUSPNPTDTBUMBLP[UBUÈTPLIP[ÈCSB
A 2A-es gyorsbiztosíték a tápellátó kapocslécen található (ellenőrzés/csere céljából húzza ki a fekete színű biztosítéktokot).
FONTOS: tartsa be az energiaellátási polaritást L (VONAL) - N (NULLA).
(L) = Vonal (barna)
(N) = Nulla (világoskék)
= Föld (sárga-zöld)
(1) (2) = Szobatermosztát bekötési pont
