A FELSZERELÉST VÉGZŐ SZAKEMBERNEK SZÓLÓ UTASÍTÁSOK

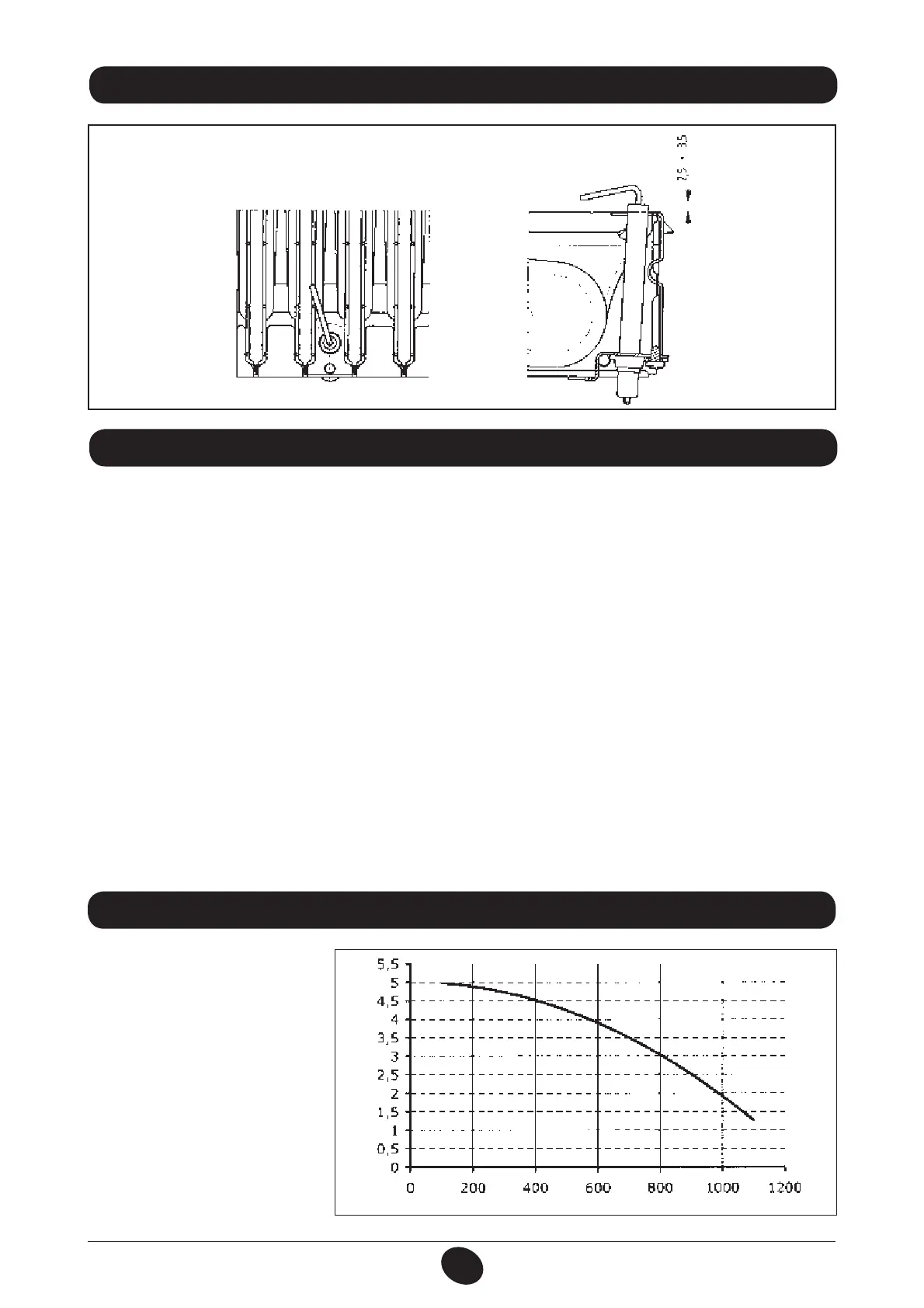

23. GYÚJTÓELEKTRÓDA ELHELYEZÉS ÉS LÁNGŐRZÉS
13. ábra
9912070100
Az égési hozam és az égéstermékek tisztaságának méréséhez a kazán két mintevételi hellyel rendelkezik, melyek kifejezetten e célra
kerültek létrehozásra.
Az egyik nyílás a füsgáz elvezető körre van csatlakoztava, melyen keresztül mérhető az égéstermékek tisztasága, és az égési hatásfok.
A másik az égést tápláló levegőt beszívó körre van csatlakoztatva, melyben ellenőrizhető az égéstermékek esetleges visszajutása koaxiális
csővezetékek esetén.
A füst körre csatlakoztatott nyíláson keresztül az alábbi paraméterek mérhetők:
- az égéstermékek hőmérséklete;
- az oxigén (O
2
), vagy a szén-dioxid (CO
2
) koncentrációja;
- a szénmonoxid (CO) koncentrációja.
Az égést tápláló levegő hőmérsékletét a levegő beszívó körre csatlakoztatott nyíláson keresztül kell mérni úgy, hogy a mérőszondát kb.
3 cm-re vezeti be.
MEGJEGYZÉS: a névleges teljesítmény szabályozásához lásd a 19 (C1) fejezetet.
Természetes huzatú kazánoknál a füstkivezető csővezetéken egy furatot kell létrehozni úgy, hogy az a kazántól a csővezeték belső átmérője
kétszeresének megfelelő távolságon legyen.
Ezen a furaton keresztül az alábbi paramétereket lehet mérni:
- az égéstermékek hőmérséklete;
- az oxigén (O
2
), vagy a szén-dioxid (CO
2
) koncentrációja;
- a szénmonoxid (CO) koncentrációja.
Az égést tápláló levegő hőmérsékletét a kazán levegő bemenetének közelében kell mérni.
A furatot, melyet a berendezésért felelős szakember az első üzembe helyezéskor alakít ki, úgy kell lezárni, hogy az égéstermék elvezetése
normál üzemmódban tökéletesen szigetelt csőben történjen
.
";²(²4*1"3".²5&3&,&--&/ɧ3;²4&
7¶;,"1"$*5«47¶;04;-01/:0.»."("44«(+&--&.;ɧ,
A használt szivattyú nagyteljesítményű,
és bármilyen típusú egy- vagy kétcsöves
fűtőberendezésen használható. A szivat-
tyútestbe épített automatikus légtelenítő
szelep lehetővé teszi a fűtőberendezés gyors
légtelenítését.
1. grakon
7¶;,"1"$*5«4MI
7¶;04;-01/:0.»."("44«(N)
2
O
0807_2501
