ISTRUZIONI DESTINATE ALL’INSTALLATORE

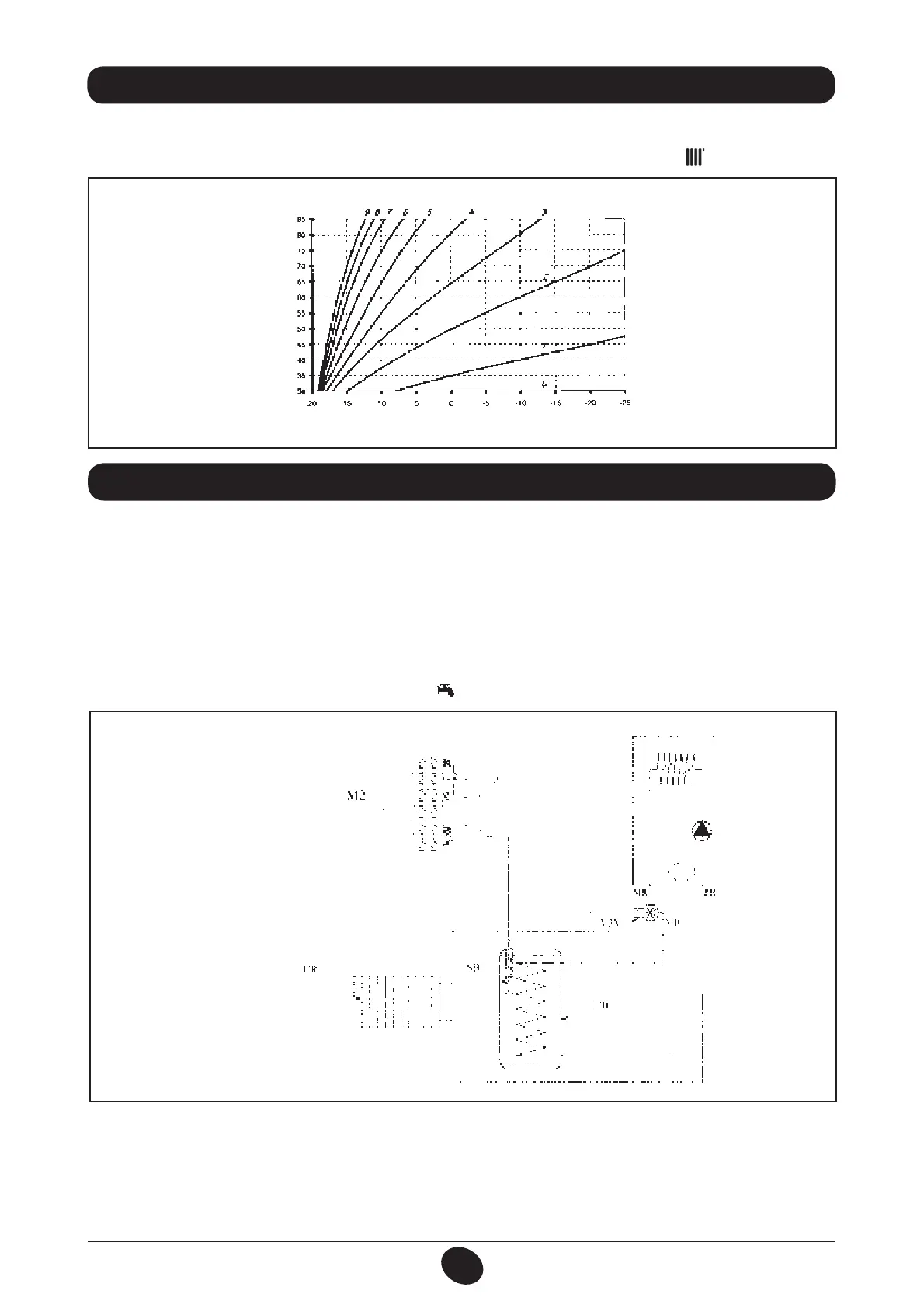

26. COLLEGAMENTO DELLA SONDA ESTERNA
Sul cablaggio di cavi che escono dal cruscotto, ci sono due cavetti di colore ROSSO dotati di copri-faston di testa.
Collegare la sonda esterna ai capi di questi due cavetti.
Con sonda esterna collegata è possibile cambiare la curva “kt” (Graco 1) agendo sui tasti
+/- .
TM = Range temperature mandata
Te = temperatura esterna
Grafico 2
0505_3002
TM
Te
curve “kt”
27. COLLEGAMENTO DI UN’UNITÀ BOLLITORE ESTERNA
Modello 1.24 F - 1.24 - 1.14 F - 1.14
La sonda NTC di precedenza sanitario ed il motore della valvola 3 vie non sono compresi nella dotazione dell’apparecchio
perché forniti come accessori.
COLLEGAMENTO SONDA BOLLITORE
La caldaia è predisposta per il collegamento di un bollitore esterno. Collegare idraulicamente il bollitore come in g.15.
Collegare la sonda NTC di precedenza sanitario ai morsetti 5-6 della morsettiera M2. L’elemento sensibile della sonda
NTC deve essere inserito sull’apposito pozzetto previsto sul bollitore stesso. La regolazione della temperatura dell’acqua
sanitaria (35 °C...60 °C) si effettua agendo sui tasti
+/– .
Figura 14
0807_3101 / CG_2085
Legenda:
UB UNITÀ BOLLITORE
UR UNITÀ RISCALDAMENTO
V3V VALVOLA TRE VIE ESTERNA
M2 MORSETTIERA DI
COLLEGAMENTO
SB SONDA BOLLITORE DI
PRECEDENZA SANITARIO
MR MANDATA RISCALDAMENTO
MB MANDATA BOLLITORE
RR RITORNO RISCALDAMENTO/
BOLLITORE
IMPORTANTE: Assicurarsi che il parametro F03 = 03 (paragrafo 21).
$0--&(".&/50&-&553*$0.0503&7"-70-"7*&.PEFMMJ''
Il motore della valvola 3 vie e il relativo cablaggio sono forniti separatamente come kit. Collegare il motore della valvola 3
vie come descritto nelle istruzioni che accompagnano l’accessorio.
