34
926.116.5 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Scarico dei prodotti di combustione per apparecchi tipo B
Gli apparecchi gas, muniti di attacco per tubo di scarico dei fumi, devono avere un collegamento diretto ai camini o canne fumarie di
sicura efcienza: solo in mancanza di questi è consentito che gli stessi scarichino i prodotti della combustione direttamente all’esterno.

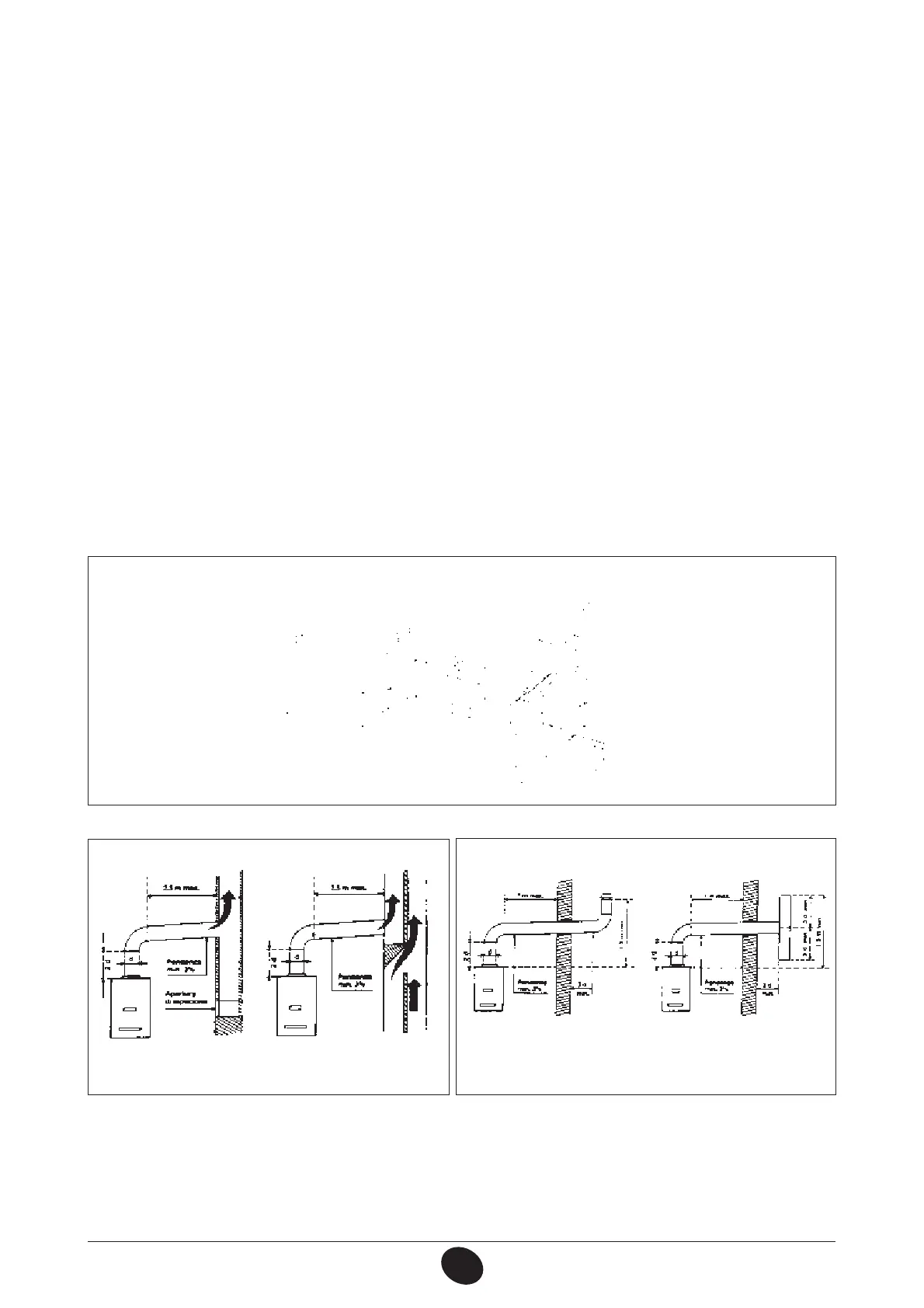

Il collegamento al camino e/o alle canne fumarie (Fig. A) deve:
* essere a tenuta e realizzato in materiali adatti a resistere nel tempo alle normali sollecitazioni meccaniche, al calore, all’azione dei
prodotti della combustione e delle loro eventuali condense;
* avere cambiamenti di direzione in numero non superiore a tre, compreso il raccordo di imbocco al camino e/o alla canna fumaria,
realizzati con angoli interni maggiori di 90°. I cambiamenti di direzione devono essere realizzati unicamente mediante l’impiego di
elementi curvi;
* avere l’asse del tratto terminale d’imbocco perpendicolare alla parete interna opposta del camino o della canna fumaria;
* avere, per tutta la sua lunghezza, una sezione non minore di quella dell’attacco del tubo di scarico dell’apparecchio;
* non avere dispositivi d’intercettazione (serrande).
Per lo scarico diretto all’esterno (g. B) non si devono avere più di due cambiamenti di direzione.
Ventilazione dei locali per apparecchi tipo B
E’ indispensabile che nei locali in cui sono installati gli apparecchi a gas possa afuire almeno tanta aria quanta ne viene richiesta dalla
regolare combustione del gas e dalla ventilazione del locale.
L’afusso naturale dell’aria de ve avvenire per via diretta attraverso:
- aperture permanenti praticate su pareti del locale da ventilare che danno verso l’esterno;
- condotti di ventilazione, singoli oppure collettivi, ramicati.
Le aperture su pareti esterne del locale da ventilare devono rispondere ai seguenti requisiti:
a) avere sezione libera totale netta al passaggio di almeno 6 cm
2
per ogni kW di portata termica installata con un minimo di 100 cm
2
;
b) essere realizzate in modo che le bocche di apertura, sia all’interno che all’esterno della parete, non possono venire ostruite;
c) essere protette ad esempio con griglie, reti metalliche, ecc. in modo peraltro da non ridurre la sezione utile sopra indicata;
d) essere situate ad una quota prossima al livello del pavimento e tali da non provocare disturbo al corretto funzionamento dei dispositivi
di scarico dei prodotti della combustione; ove questa posizione non sia possibile si dovrà aumentare almeno del 50% la sezione delle
aperture di ventilazione.
oce.9306231145
1
O
N
M
A
B
D
H
I
L
G
F
E
C
Figura A Figura B
oce.9402251015
oce.9402251030
