Baxi TXW1AC - Conexionado Eléctrico

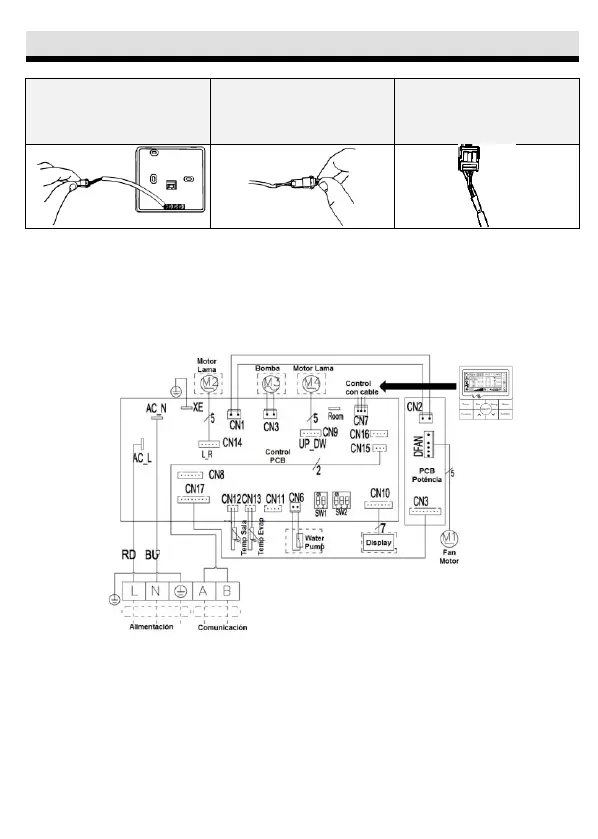

Conectar el extremo del
cable de conexión largo
al conector del control
con cable
Conectar el otro
extremo del cable de
conexión largo al cable
corto
Conectar el extremo del
cable corto (conector
blanco) a la PCB
UNIDADES INTERIORES MONORZN(C/K/D) (50/70/100/120/140/160)
1. En el caso de unidades conducto, el equipo vendrá suministrado con
control con cable.
2. El conector blanco del control se deberá conectar al conector “CN7” de la
placa de control de la unidad interior conducto tal y como se indica en la
figura:
CONEXIONADO ELÉCTRICO
