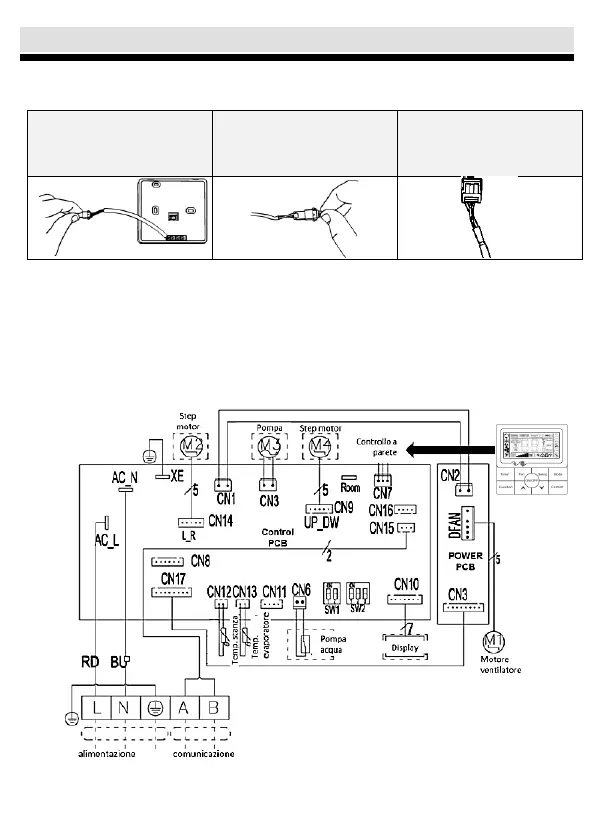

Connettere il cavo di
connessione lungo al
cavo del controllo a
parete
Connettere l’altro lato
del cavo lungo al cavo
di connessione più
corto
Connettere l’altro lato
del cavo corto
(connettore bianco) alla
PCB
R32 UNITA’ INTERNE MONO PAVIMENTO/SOFFITTO E MONO CASSETTE
RZGN(C/K)(35/50/70/100/120/140/160)
1. In caso di unità canalizzato, il controllo a filo a parete è fornito di serie.
2. Connettere il connettore bianco del controllo a filo a parete al terminale “CN7”
della PCB come mostrato nello schema in figura:
