BCS ROTEX R7 - Page 32

31

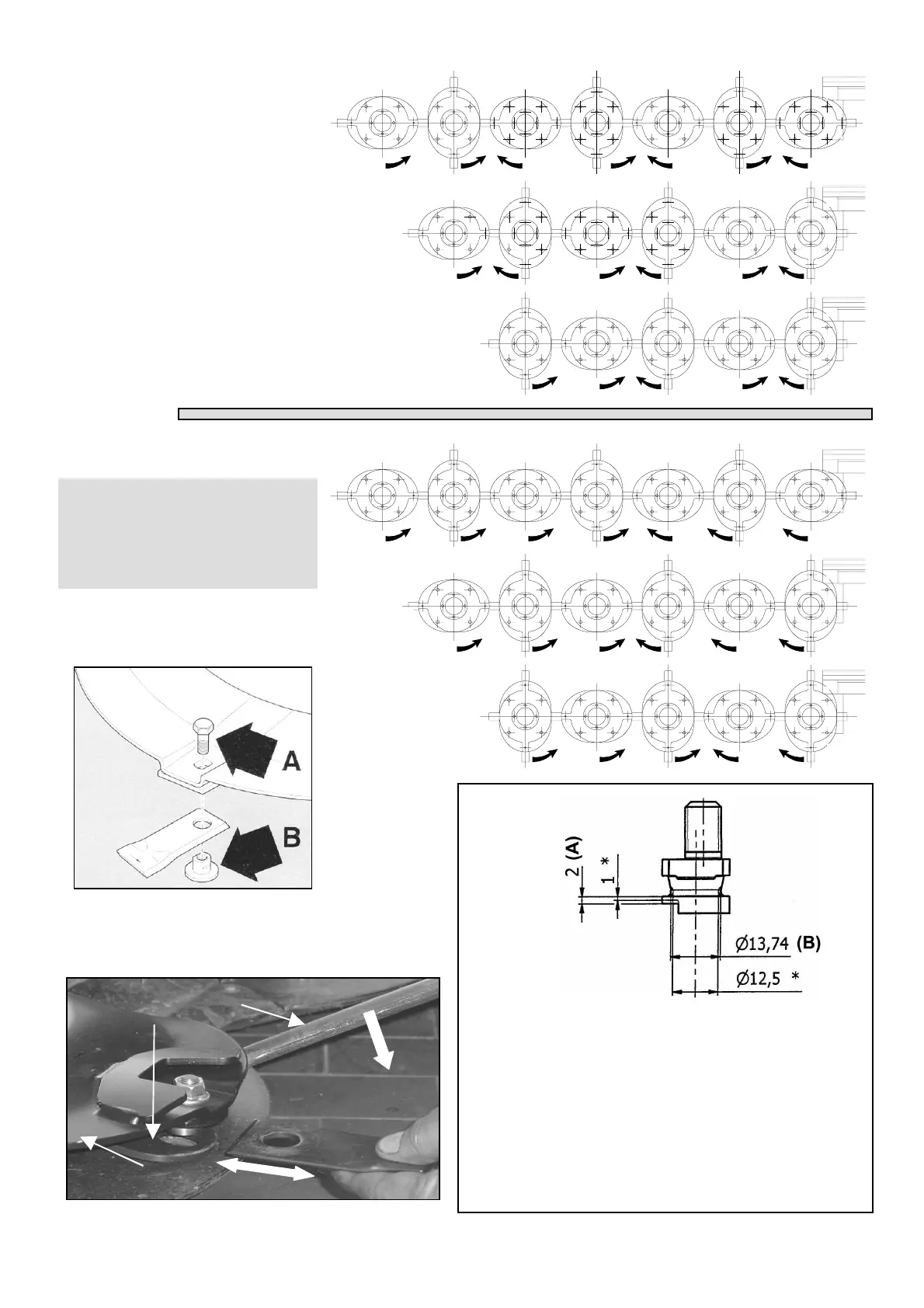

fig.2
fig.2/b
ROTEX R6
DISCHI CONTROROTANTI
COUNTER ROTATIVE DISKS
ASSIETTES CONTRE - ROTATIVES
DISCOS CONTRO GIRATORIOS
GEGEN ROTATIONSSCHEIBEN
ROTEX R6
ROTEX R5
ROTEX R7
ROTEX R5
fig.1
ROTEX R7
A
C
B
I - Sostituire il perno quando le quote
A
e B raggiungono i
valori minimi indicati con (
*
).
GB - Replace the pin when A and B dimensions hitting the
mini-mum values indicated by (
*
).
F - Remplacer le pivot quand les mesures A et B deviennent
égal à les valeurs minimum indiquée avec (
*
).
E - Sustituir el perno cuando las misuras A y B correspondan
a los valores minimos indicados con (
*
).
D - Sie A und B Maß als minimal Werte (hinweisen auf )
übertragen sind, die Bolzen auswechseln.
*
fig.2/c
