Aansluiting als buismotorbesturing
Voorzichtig
•
Gevaar voor verwondingen door elektrische schok.
•
Aansluiting uitsluitend door een erkende vakman!
Opgelet
•
Als meer dan één buismotor via het apparaat wordt aan-
gestuurd, moeten de buismotoren door relaisbesturingen
gescheiden worden. Deze scheiding is niet nodig bij Bec-
ker-buismotoren met elektronische eindschakelaar.
•
Let op de schakelstroom van het apparaat.

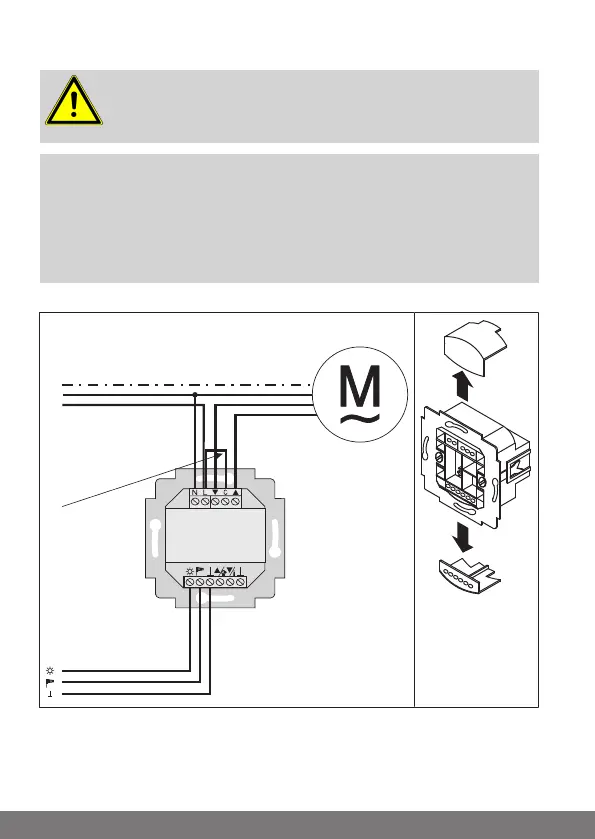

1. Sluit de voedingseenheid als volgt aan:
buismotor
CENTRAAL
brug
L
N
PE
groen-geel
blauw
zwart/bruin
bruin/zwart
Sensor
SWC62
2. Breng de beschermkappen weer op de voedingseenheid aan.
3. Bevestig de voedingseenheid in de doos.
4. Plaats het bedieningspaneel in het raampje en steek dit in de voedingseen-
heid in.
100-nl
