Aansluiting als groepsbesturing
Opgelet
Als de besturing bijv. als groepsbesturing wordt gebruikt,
mag er geen brug tussen de klemmen L en C zijn geplaatst!

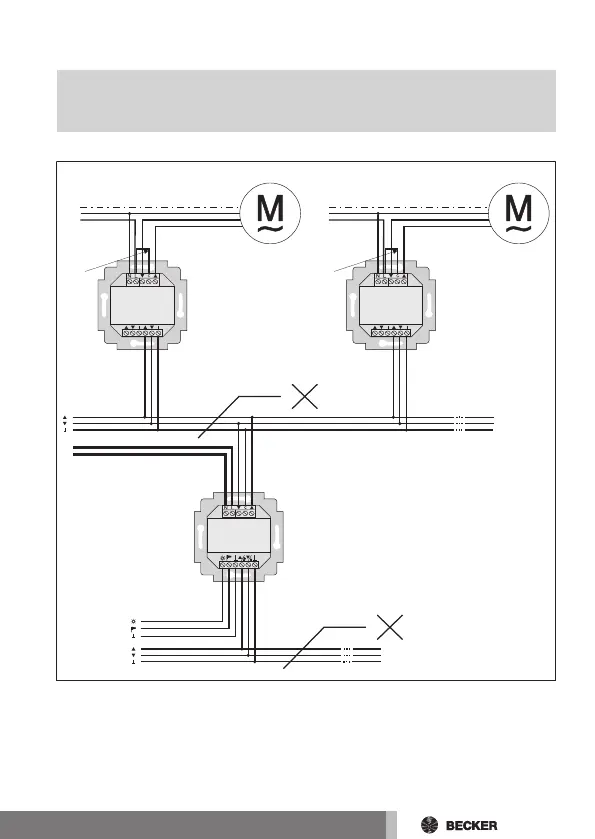

1. Sluit de voedingseenheid als volgt aan:
CENTRAALSensor
SWC62
L
N
PE
L
N
230 V
L
N
PE
230 V
UC52UC52
groen-geel
blauw
zwart/bruin
bruin/zwart
groen-geel
blauw
zwart/bruin
bruin/zwart
buismotor buismotor
CENTRAAL CENTRAALAFZONDERLIJK AFZONDERLIJK
brug brug
Centra
leiding
le
2. Breng de beschermkappen weer op de voedingseenheid aan.
3. Bevestig de voedingseenheid in de doos.
4. Plaats het bedieningspaneel in het raampje en steek dit in de voedingseen-
heid in.
101-nl
