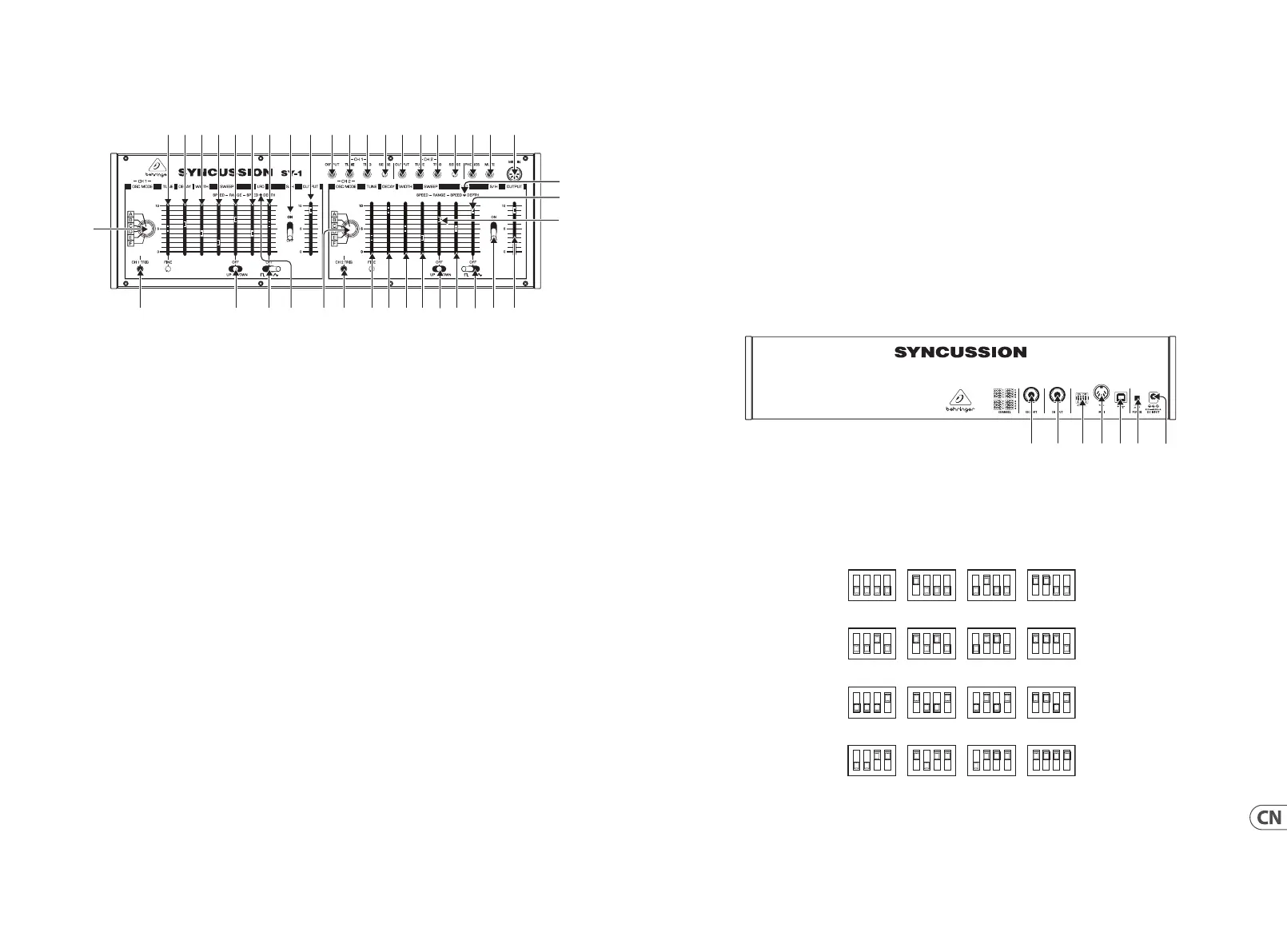

48 49Quick Start GuideSYNCUSSION SY-1
第二步: 控制
(1)(2)(3)(4)(5)(6)(7)(8)(9)(10) (11)
(
12)
(13) (18) (21) (22)
(14)(15)(16)(17)(19)(20) (23) (24) (25)
(26) (27) (28)(29)(30)(31)(32) (35)(34) (39)(38)
(36
)
(37
)
(33)
插座 1–3 和 5–7 以及控制器 4 和 8 是分别针对通道 1 和 2 的重复项
(1) & (5) – 输出 (OUTPUTS) – 使用这些不平衡的 3.5 毫米 TR 插孔插座获取通道 1 和 2 的各个输出。
(2) & (6) – 调谐 (TUNE) – 使用这些插座, 通过外部设备 (如踏板) 调整通道调谐。 这是一个 TS 插座, 不输出供外部源
操作的电压。
(3) & (7) – 触发器 (TRIGGER) – 使用这些插座从外部触发源触发通道。
(4) & (8) – 灵敏度 (SENSE) – 使用这些控制来调整触发输入的灵敏度, 以防止误触发。
(9) 耳机 (PHONES) – 使用此立体声 TRS 3.5 毫米插孔插座,使用合适的耳机监听 SY-1 的输出。
(10) 静音 (MUTE) – 使用此插座通过外部踏板开关切断 SY-1 的衰减。
(11) MIDI 输入 (MIDI IN) – 使用此 5 针 DIN 插座利用 MIDI 控制 SY-1。
控制、开关和指示灯 12–25 和 26–39 是分别针对通道 1 和 2 的重复项。
(12) & (26) – 振荡模式 (OSC MODE) – 使用这些开关设置每个通道的振荡器模式。 有六种模式可供选择
A – 单振荡器
B – 双振荡器调频
C – 两个振荡器混合
D – 两个振荡器混合, 扫描取决于触发强度而不是扫描设置
E – 两个振荡器调频, 增加白噪声
F – 仅白噪声
(13) & (27) – 触发器 (TRIGGER) – 使用这些按钮触发 SY-1, 而无需使用外部触发源。 当通道被内部或外部触发时, 指示
灯会亮起。
(14) & (28) – 调谐 (TUNE) – 使用这些控制将 SY-1 振荡器调谐到特定频率。 推子提供粗调, 精细的电位器允许精确调整。
(15) & (29) – 衰减 (DECAY) – 使用这些控制设置通道的衰减时间, 从 6 毫秒到 2.5 秒, 取决于调谐设置。
(16) & (30) – 宽度 (WIDTH) – 使用这些控制设置滤波器截止频率。
(17) & (31) – 扫描速度 (SWEEP SPEED) – 使用这些控制来设置振荡器音高的扫描速度, 具体取决于开关 18 和 32 的设置。
(18) & (32) – 扫描开关 (SWEEP SWITCHES) – 使用这些开关设置振荡器的音高向上、向下或关闭扫描。
(19) & (33) – 扫描范围 (SWEEP RANGE) – 使用这些控制设置音高扫描的范围。
(20) & (34) – 低频振荡器速度 (LFO SPEED) – 使用这些控制设置低频振荡器的速度, 从 0.4 赫兹到 50 赫兹。
(21) & (35) – 低频振荡器波形 (LFO WAVE) – 使用这些开关选择低频振荡器波形 (方波或三角波); 或关闭低频振荡器。
(22) & (36) – 低频振荡器指示灯 (LFO LED) – 这些指示灯以低频振荡器的速度闪烁。
(23) & (37) – 低频振荡器深度 (LFO DEPTH) – 使用这些控制设置低频振荡器调制的深度。
(24) & (38) – 采样保持 (S&H) – 使用这些开关打开或关闭采样保持调制。 采样率由低频振荡器速度 (控制 20 和 34 )
设置, 即使低频振荡器开关 (21 和 35) 设置为关 (OFF), 也会运行。
(25) & (39) – 输出 (OUTPUT) – 使用这些控制设置两个通道的输出电平。
后面板
(40)(41) (42) (43) (44)(45) (46)
(40) 通道 1 输出 (CHANNEL 1 OUTPUT) – 使用此 6.35 毫米非平衡 TR 插孔插座将通道 1 输出馈入外部放大器或混音器。
顶部面板上的插座 1 会复制此输出。
(41) 通道 2 输出 (CHANNEL 2 OUTPUT) – 使用此 6.35 毫米非平衡 TR 插孔插座将通道 2 输出馈入外部放大器或混音器。
顶部面板上的插座 5 会复制此输出。
(42) MIDI 通道 (MIDI CHANNEL) – 使用此直插开关设置 MIDI 通道 (请参阅下面的 MIDI 操作)>
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
(31)(30) (32)(33)(34)(29)
(43) MIDI 转发 (MIDI THRU) – 使用此 5 针 DIN 插座将插座 11 接收到的 MIDI 消息馈入外部 MIDI 设备。
(44) USB – 使用此 USB 2.0 B 型插座通过 USB MIDI 控制 SY-1, 使用 SynthTribe 应用程序更新固件和调整设置。
(45) 电源 (POWER) – 当 SY-1 安装在机箱中时, 使用此开关打开或关闭 SY-1。
(46) 直流输入 (DC INPUT) – 当 SY-1 安装在机箱中时, 使用此插座连接随附的 12 伏 1000 毫安电源模块。
SYNCUSSION SY-1 Controls
