WING RACK 概述
1. 介绍
恭喜您购买了突破性的 WING RACK 控制台。 阅读此快速入门指南 (QSG) 以了解 WING 的功能， 并访问 behringer.com 查看教程视频和指南。
在您开始之前
建议检查 behringer.com 以获取固件更新， 因为新功能和错误修复将定期发布。请参阅本 QSG 的第 7 章以获取有关更新过程的详细信息。
我们的开发团队渴望在 ideas.behringer.com 上阅读您的反馈， 并用新的改进和功能给您带来惊喜。
SOURCE 和 Channel - 一种新的路由方法
WING 引入了一种新的方式来标记信号源， 包括名称、 图标和颜色以及它们的物理参数。 WING SOURCES 可以输入到一个或多个通道进行信
号处理或路由到总线或主总线。 它们也可以直接打补丁到任何物理输出， 当不需要处理时， 例如在录音设置中， 或者与另一个控制台共享
音频以进行独立混音。
2. SOURCES、 channels、 buses 和 outputs
外部 SOURCES
控制台的任何音频输入都称为 SOURCE。 输入可以是通过后面板上的 XLR 或 6.35 毫米 (¼") TRS 连接器的模拟信号， 或者通过 StageConnect、
USB、 AES50、 已安装的扩展卡等的数字信号。
WING SOURCES 包括以下信息:
• • 识别特征， 如名称、 颜色、 图标和标签。
• • 物理特性， 如增益、 静音、 相位反转和幻像电源。
• • 单声道/立体声/中侧配置。 控制台上的所有 40 个通道都可以处理单声道或立体声信号。 模拟和数字立体声信号可以输入到控制台的
单个通道中。 有关更多信息， 请参阅第 5 章 - ROUTING。
内部 SOURCES
WING 还具有 User Signals、 User Patches 和 Oscillator， 它们可以像任何外部 SOURCE 一样使用， 但实际上它们是从控制台的音频引擎的其他地方
获取的信号。
2 个 Oscillators
有两个独立的单声道测试音调发生器， 可以配置为正弦波、 粉噪声或白噪声输出。 它们可以路由到任何通道或输出。
24 个 User Signals
这些信号来自任何 40 个输入通道、 8 个辅助输入通道、 16 个总线、 8 个矩阵或 4 个主总线。 它们可以从各自通道的预衰减器或后衰减器
接点获取， 并携带左或右通道， 或两者的总和。
24 个 User Patches
这些也是直接从任何外部源信号获取的信号。 User Patches 允许您创建原始输入信号的立体声组合， 这些信号不属于同一 SOURCEGroup。
可能的应用包括：
• • 将来自不同 SOURCE Group 接口的两个信号组合成立体声或中侧配置。
• • 将非相邻信号组合成立体声或中侧配置。
• • 对立体声或中侧配置的每个通道应用不同的增益。
• • 只对立体声或中侧配置的一个通道应用幻像电源。
48 个 Mono/Stereo 输入通道
WING RACK 上的通道允许对 SOURCE 音频进行极其强大和灵活的处理， 然后将它们混合到总线或主总线中。 每个输入通道都可以容纳一个
主 SOURCE 或一个备用 SOURCE。 它们可以采用 SOURCE 的自定义属性， 并自动使用 SOURCE 的单声道或立体声配置。
与其他控制台不同， 无需将两个单声道通道链接成立体声对 — 所有通道都可以处理单声道或立体声信号。
通道音频然后可以发送到总线或主总线进行混音，或者可以单独获取并直接路由到输出。
16 个 Stereo Buses 和 4 个 Stereo Main Buses
16 个总线通常用于通过发送进行效果处理、 监听混音和应用组处理到子混音。 总线可以输入到 4 个主总线、 前 8 个总线或 8 个矩
阵中。 4 个主总线只能发送到 Matrices 或 Output 目的地。
8 个 Matrix Buses
Matrix 总线具有完全的处理能力， 并可以发送到任何 Output 目的地。
它们通常用于需要处理或时间对齐的子混音或区域混音。 Matrix 总线可以由辅助或主总线驱动。 它们还具有两个额外的 Direct Inputs， 可以
从任何输入通道获取， 预衰减器或后衰减器接点。
Matrix 总线可以用于创建所谓的 Mix-Minus 总线， 通过相位反转即从混音中减去 Direct Inputs。 这通常应用于广播情况， 当主持人应该在混音
中听到除他自己的声音以外的所有内容。 它们也可以反馈到输入通道。
3. 硬件描述
控制部分
WING RACK 拥有一个专门优化的部分， 用于快速访问所有通道的静音， 独奏和推子级别控制。 静音组， 自定义控制和 USB 和 WING-LIVE 播放
器的传输控制也可以在此处访问。

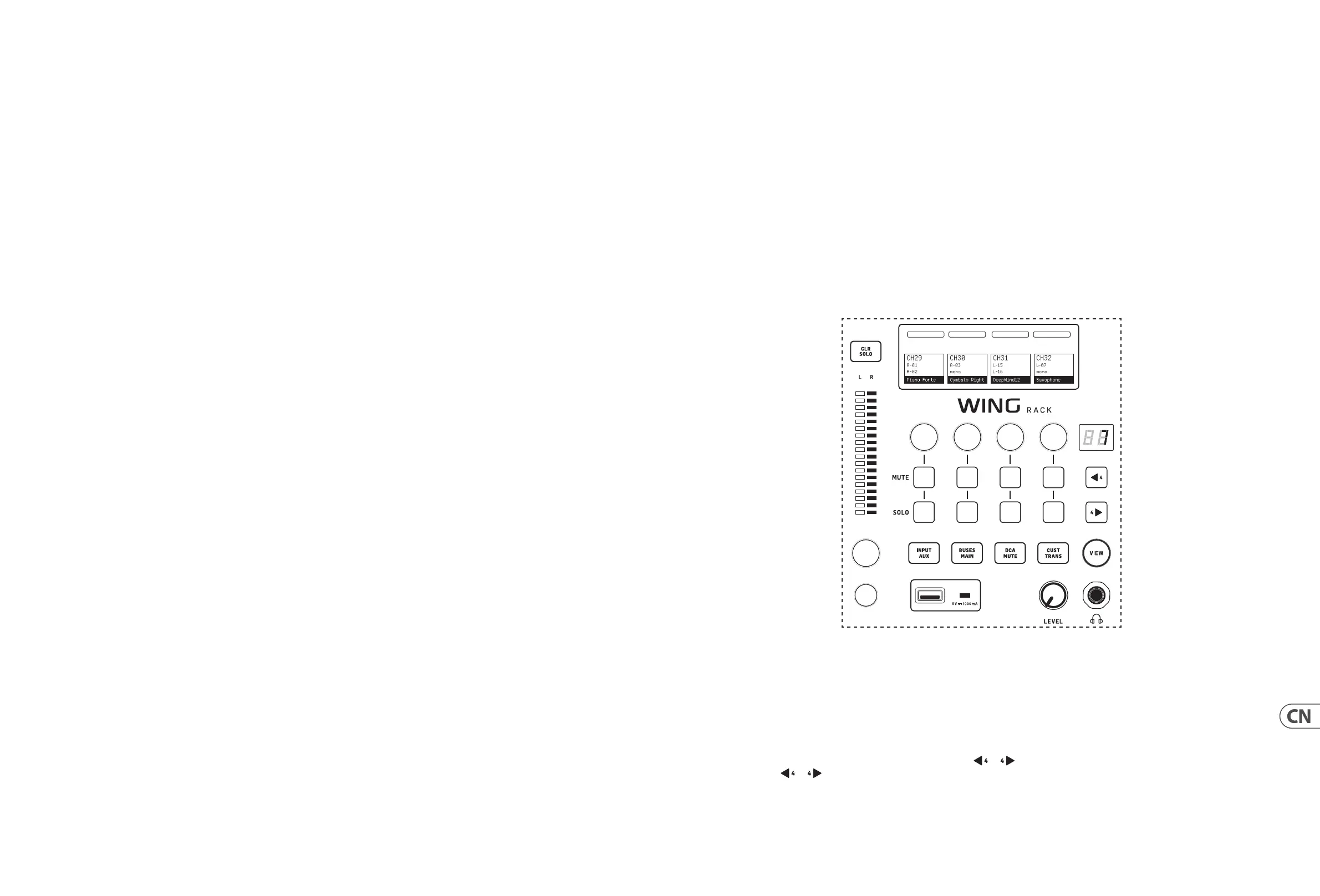

INPUT/AUX
按下按钮在以下层之间切换：
• • 输入通道 1-40。
• • Aux 通道 1-8。
通道按四个一组进行组织， 各自具有级别， 静音和独奏控制。 使用 和 按钮导航通道。 按住这些按钮会立即跳转到第一页和最
后一页。 当前页码由 和 按钮上方的 LED 屏幕指示。 按 VIEW 按钮在活动层的 OVERVIEW 和 FADERS 屏幕之间切换。 按住它会打开其
CONFIG 屏幕。
