194 WING RACK Quick Start Guide
Quick Start Guide 195
WING RACK 概述
扩展槽
WING 控制台附带安装了 WING-LIVE 卡， 该卡允许将最多 64 个 48 kHz / 32 位音频通道录制到一对 SD 或 SDHC 卡上。 可以在此插槽中安装其他
协议的卡， 如 Dante、 MADI 和 SoundGrid。
电源
连接包含的 IEC 电缆。
5. 主屏幕
大部分高级编辑和控制都在主显示屏上完成。 可以通过屏幕左侧的七个按钮或顶部面板每个部分的 VIEW 按钮导航屏幕。
通过主显示屏旁边的按钮可以访问六个屏幕：
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
请注意， UTILITY 按钮没有与之相关的特定屏幕。
屏幕顶部显示一个状态栏， 提供通道名称、 时钟和警报的快速参考。 这也允许始终访问 SD 卡控制、 设置菜单、 库函数和其他工具。
HOME
HOME

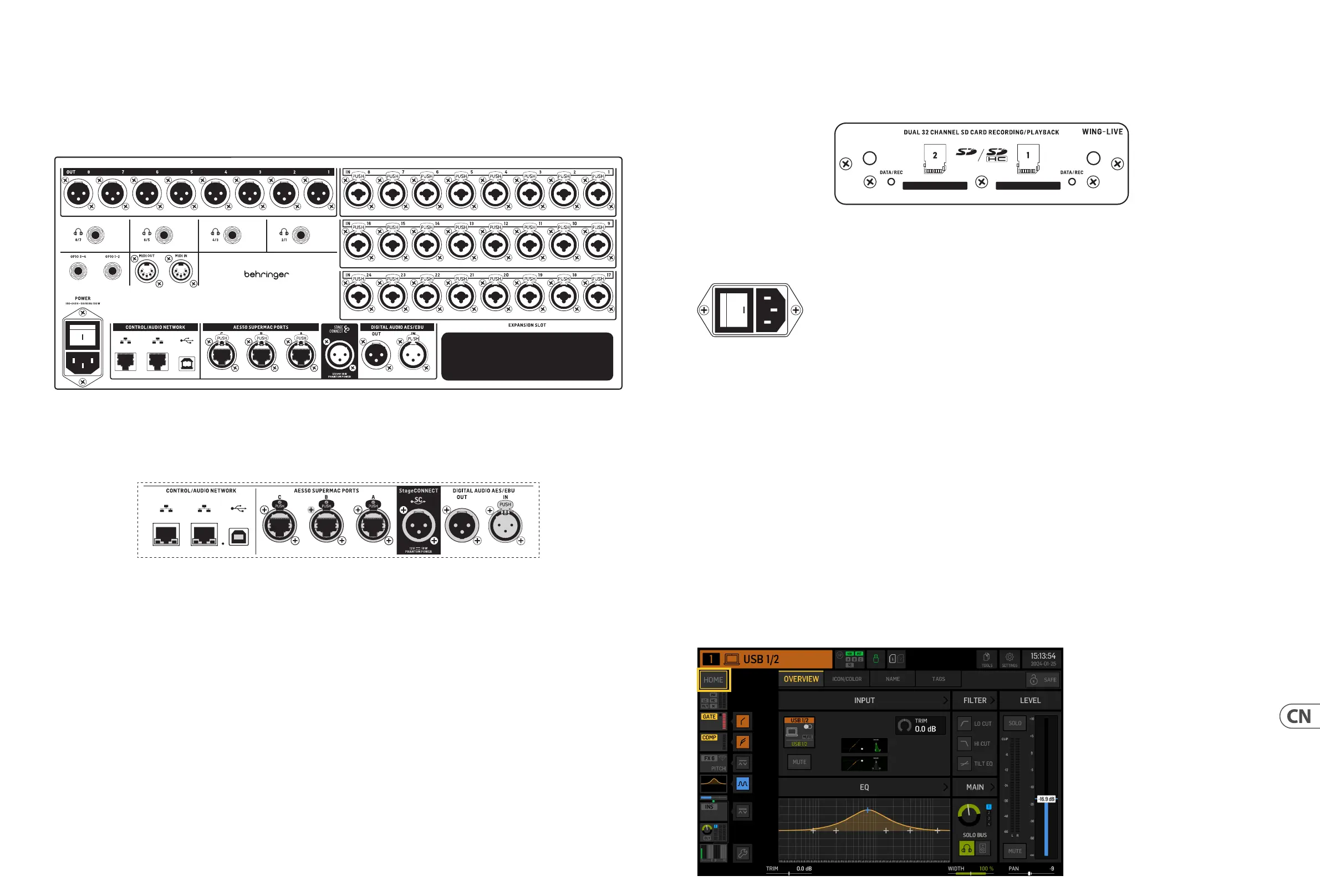

4. 后面板 模拟
I/O， MIDI 和 GPIO
后面板模拟连接包括 24 个 Midas PRO 系列麦克风前置放大器， 带有组合插孔连接器和 8 个 XLR 输出。
可以使用四个立体声耳机进行监测。 要将总线分配给这些输出， 请转到 ROUTING>OUTPUTS>LOCAL OUT。
5 针 MIDI IN 和 OUT 插孔允许外部 MIDI 控制， 一对 ¼" TRS 插孔最多可用于四个 GPIO， 允许基本的输入和输出命令。
ETHERNET/AES50/Control/StageConnect
一对以太网端口允许通过路由器设置网络， 以便使用计算机或移动设备上的一个控制应用进行有线或无线控制。
控制台还可以通过 USB 类型 B 连接器连接到计算机， 用于以下用途：
• • 48 输入/48 输出音频接口。 相应的 ASIO 驱动程序可以从 behringer.com 下载。
• • 固件更新。
• • 数据交换。
3 个 AES50 端口每个都提供最多 48 个输入和输出通道到数字舞台盒子和从数字舞台盒子， 确保高通道计数并允许在多个位置之间打补
丁。 WING 完全兼容所有 X32 系列混音器和舞台盒子。
WING 和舞台盒子之间的所有 AES50 连接应具有：
• • 屏蔽的 CAT-5e 电缆。
• • Ethercon 终止的电缆端。
• • 最大电缆长度为 80 米。
StageConnect 使用标准平衡 XLR 电缆 （推荐使用 110 Ω 阻抗 DMX-电缆）传输最多 32 个数字音频输入或输出通道。 该接口支持输入和
输出通道的不同总线配置， 并使用数字化、 未压缩的 PCM 音频，
44.1/48 kHz 和 24 位分辨率。 StageConnect 是为舞台或侧面机架的灵活连接而开发的， 支持大范围的应用， 具有亚毫秒延迟。
可以通过 XLR 电缆进行立体声 AES3 (AES/EBU) 输入和输出连接。
