D00038_IR423-D4_06_M_DEEN.pdf/01.2024 7
ISOMETER® IR423-D4

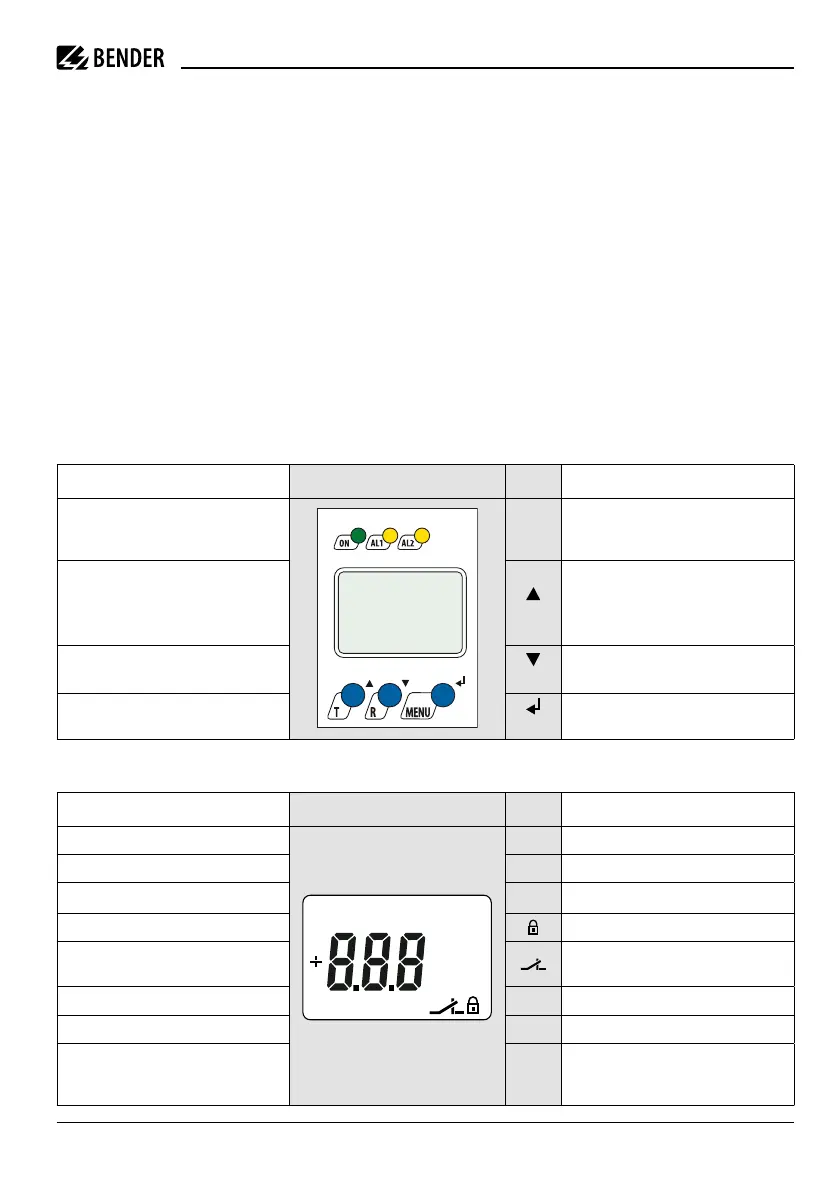

Control panel
Commissioning
Prior to commissioning, check proper connection of
the ISOMETER®.
i
If the ISOMETER® is installed inside a control ca-
binet, the insulation fault message must be au-
dible or visible to attract attention.
i
It is recommended to carry out a functional tes-
tusing a genuine earth fault, e.g. via a suitable
resistance!
After connecting the device for the first time, the no-
minal system voltage is measured. The response va-
lues of the factory settings are preset. They can be
found in the technical data. (See PreSet settings in the
technical data.)
Display elements
Inbetriebnahme
Vor der Inbetriebnahme ist eine Kontrolle des ord-
nungsgemäßen Anschlusses des ISOMETER®s erfor-
derlich.
i
Die Meldung des ISOMETER®s muss auch dann
akustisch oder optisch wahrnehmbar sein, wenn
das Gerät innerhalb eines Schaltschrankes ins-
talliert ist.
i
Führen Sie eine Funktionsprüfung mittels eines
echten Isolationsfehlers R
F
gegen Erde durch,
ggf. über einen dafür geeigneten Widerstand.
Nach dem ersten Einschalten des Gerätes wird die
Netzspannung gemessen. Die Ansprechwerte der
Werkseinstellungen sind voreingestellt. Sie sind den
Technischen Daten zu entnehmen. (Siehe PreSet-Ein-
stellungen in den technischen Daten.)
Bedienfeld
Funktion Gerätefront/Device front Element Function
grün - On
gelb - Vorwarnung
gelb - Alarm
ON
AL1
AL2
green - On
yellow - Pre-warning
yellow - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
T
Up button
Test button (press > 1.5 s)
By pressing and holding the test button,
the display elements are indicated.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
R
Down button
Reset button (press > 1.5 s)
ENTER
MENU-Taste (> 1,5 s drücken)
MENU
ENTER
MENU button (press > 1.5 s)
Display-Elemente
Funktion Display Element Function
Ansprechwert Isolationswiderstand
M
offont
Ω
M
k
s
2
1
R
>
>
R1, R2 Response value insulation resistance
Alarmrelais K1, K2 1, 2 Alarm relay K1, K2
Messwerte und Einheiten k M Ω Measured values and units
Passwortschutz aktiviert Password protection enabled
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
In menu mode, the operating mode of the
respective alarm relay is displayed
Fehlerspeicher aktiviert M Fault memory enabled
Zustandsymbole on /off Condition symbols
Kennung für Ansprechwerte und Ansprech-
wertverletzung
>
+
<
Identification for response values and
response value violation
