Bender ISOMETER IR425-D4 Series User Manual

5
IR425-D4_D00039_04_M_ESEN / 03.2017
ISOMETER® IR425-D4
Menu overview
Parameter settings
An example is given below on how to change the alarm response
value R
an2
(R 2). Proceed as follows:
1. Press the MENU/Enter button for more than 1.5 seconds.
The flashing short symbol AL appears on the display.
2. Confirm with Enter. The parameter R1 flashes.
3. Press the Down key to select the parameter R2. The para-
meter R 2 flashes.
4. Confirm with Enter.
The associated value in kΩ flashes.
5. Use the Up or Down key to set the appropriate response
value.
Confirm with Enter.
R 2 flashes.
6. You can exit the menu by:
– pressing the Enter key for more than 1.5 seconds to
reach the next higher level
– or selecting the menu item ESC and confirming with
Enter to reach the next higher level.
The currently active segments are flashing! In the
figures below, the segments where device settings
can be carried out are highlighted by an oval.
The menu mode can be reached by pressing the
MENU button for at least 1.5 seconds.
Vista general del menú
Ajustar los parámetros
A título de ejemplo se va a describir la modificación de los valores
de respuesta de alarma R
an2
(R 2). Se procederá como se indica a
continuación:
1. Pulsar la tecla MENU/Enter durante más de 1,5 s. Por el Dis-
play se visualiza la abreviatura AL con luz intermitente.
2. Confirmar con la tecla Enter. El parámetro R1 se enciende
con luz intermitente.
3. Pulsar la tecla hacia abajo para seleccionar el parámetro
R2. El parámetro R2 se enciende con luz intermitente
4. Confirmar la selección efectuada con Enter. El valor corres-
pondiente en kΩ se enciende con luz intermitente.
5. Ajustar con las teclas hacia arriba o hacia abajo el valor de
respuesta deseado. Confirmar el ajuste con la tecla ENTER.
R 2 se enciende con luz intermitente.
6. Para salir del menú se puede, a elección:
– Pulsar la tecla ENTER durante más de 1,5 segundos para
acceder a un nivel superior, ó bien
– Seleccionar el punto del menú ESC y confirmar la selec-
ción efectuada con la tecla Enter para acceder cada vez
a un nivel superior.
Punto
del
menú
Parámetros ajustables

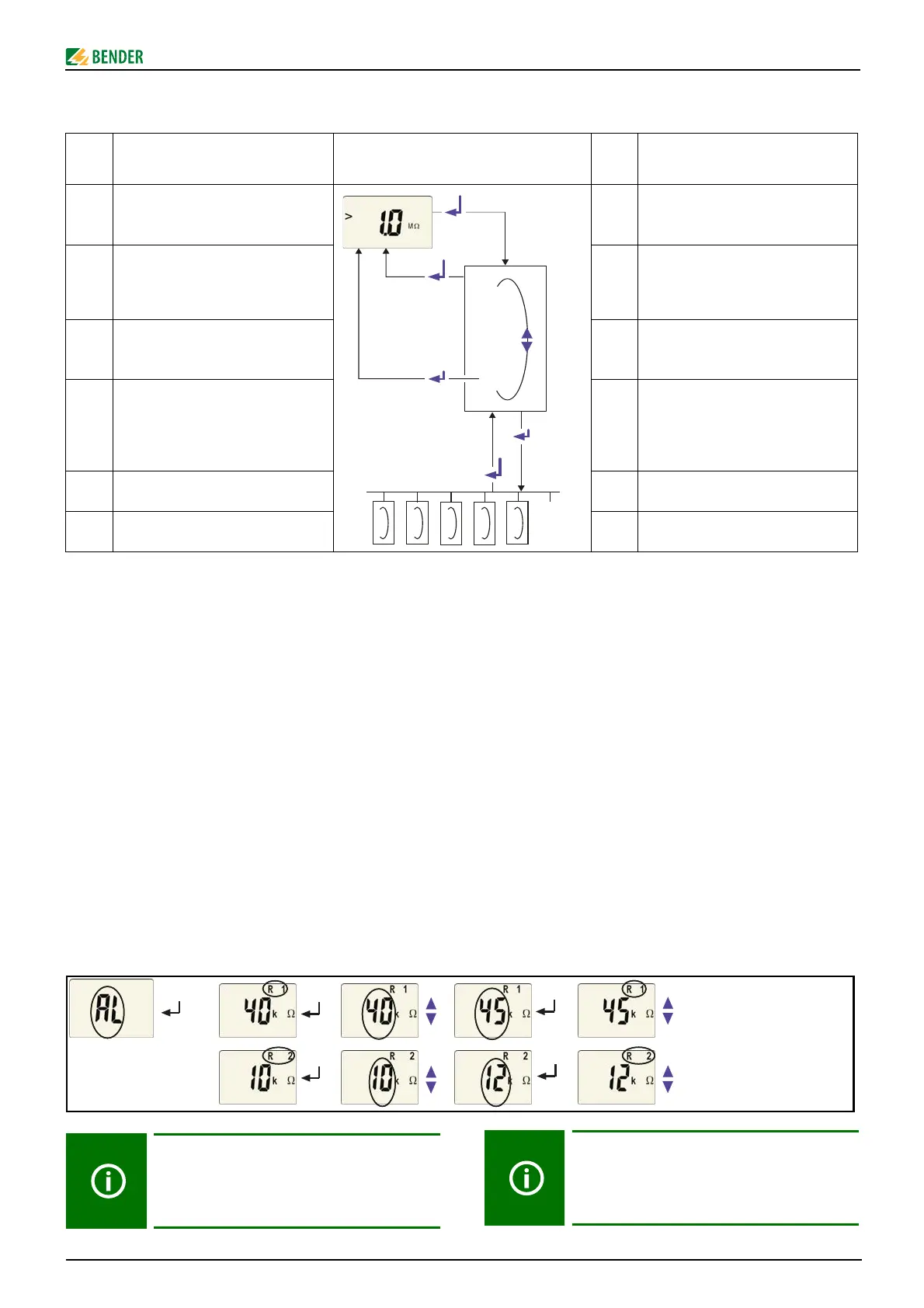

Estructura del menú/
Menu structure
Menu
item
Parameter setting
AL
Consultar y ajustar valores de
respuesta R
an1
/R
an2
AL
Response values R
an1
/R
an2
(response
value below which prewarnings and
alarms) requesting and setting
out
Conectar y desconectar memoria de
errores,
Seleccionar servicio de corriente de tra-
bajo ó de corriente de reposo para K1/K2
out
Activate or deactivate fault memory,
Select N/O or N/C operation for
alarm relays K1/K2
t
Ajustar retardo de arranque t
(0…10 s)y el retardo de respuesta t
on
(0…99 s).
t
Setting the starting delay t (0…10 s)
and response delay t
on
(0…99 s).
SEt
Conectar y desconectar protección
de palabra clave, modificar palabra
clave;
Reponer a los ajustes de fábrica;
Menú de servicio SyS bloqueado
SEt
Enabling or disabling password pro-
tection, changing the password;
Reestablish the factory settings,
service menu SyS blocked
InF
Consultar versión de Hardware y de
Software
InF
Calling up hardware and software
versions
ESC
Pasar al nivel inmediatamente supe-
rior del menú (retorno)
ESC
Move to the next higher
menu level
Esto se indica en las figuras siguientes mediante
una marca ovalada. Para acceder al servicio de
menú hay que pulsar la tecla MENU durante más
de 1,5 segundos.
t < 1,5 s
t >1,5 s
t > 1,5 s
t > 1,5 s
t < 1,5 s
AL
out
t
SEt
InF
ESC
ESC
