isoCHA425HV_D00404_05_Q_DEEN / 11.2023 5
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1

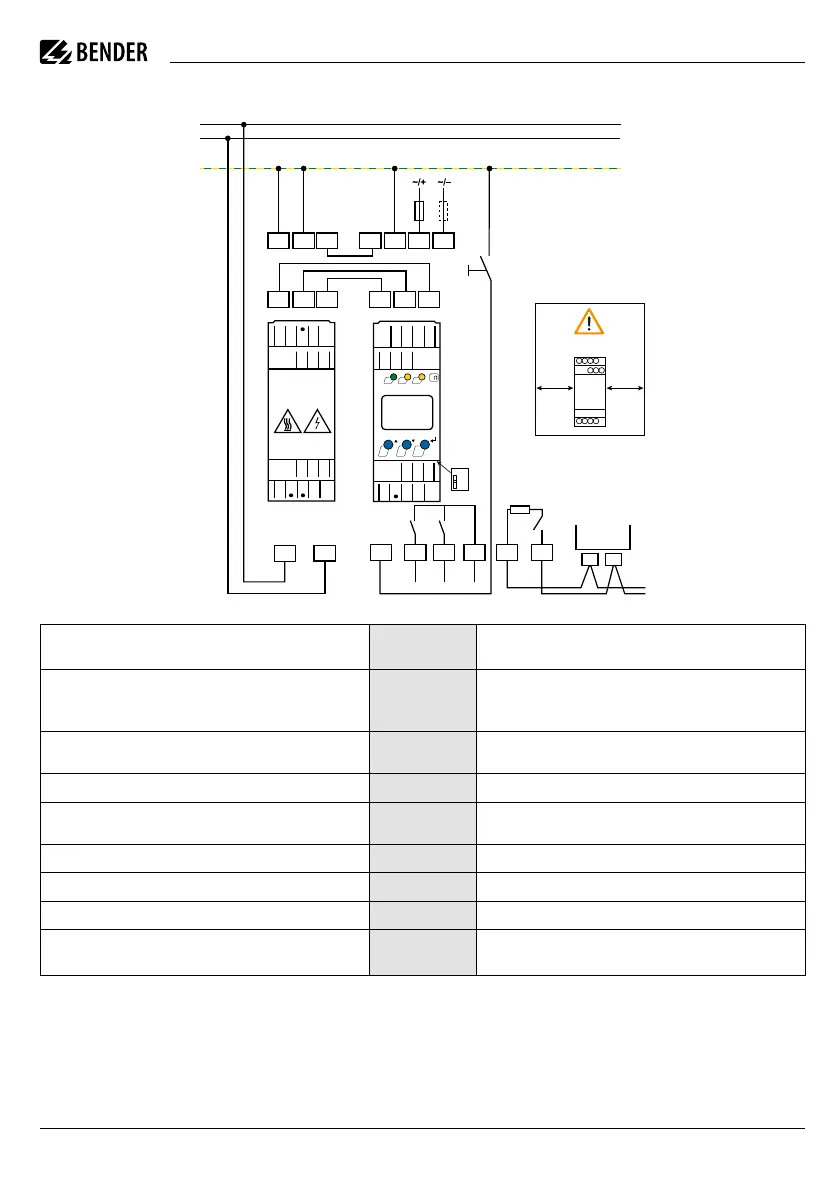

Wiring diagram
i
* For UL applications: Only use 60/75°C copper
lines! For UL and CSA applications, it is mandatory
to use 5 A fuses for the protection of the supply
voltage U
s
.
Anschlussbild
Anschlüsse
Klemme /
Terminal
Connections
Anschluss an die Versorgungsspannung U
s
über
Schmelzsicherung:
Bei Versorgung aus IT-System beide Leitungen absichern.*
A1, A2
Connection to the supply voltage U
s
via a fuse:
If supplied from an IT system, both lines have to be protected
by a fuse.*
Jede Klemme jeweils separat an PE anschließen:
Gleichen Leitungsquerschnitt wie bei „A1“, „A2“ verwenden.
E, E, KE
Connect each terminal separately to PE:
The same wire cross section as for “A1”, “A2” is to be used.
Anschluss an das zu überwachende IT-Netz L1/+, L2/– Connection to the IT system to be monitored
Klemmen des AGH mit den gleichnamigen Klemmen des
ISOMETER®s verbinden.
Up, AK1, GND, AK2
Connect the terminals of the AGH to the corresponding terminals
of the ISOMETER®
Anschluss für externe kombinierte Test- und Reset-Taste T/R Connection for the external combined test and reset button
Anschluss Alarmrelais „K1“ 11, 14 Connection to alarm relay “K1”
Anschluss Alarmrelais „K2“ 11, 24 Connection to alarm relay “K2”
RS-485-Kommunikationsschnittstelle mit zuschaltbarem
Terminierungswiderstand
A, B
RS-485 communication interface with selectable
terminating resistance
U
S
KE A1 A2
Test / Reset
Up
6 A 6 A
DC+
DC–
PE
UpEE
GND AK2
AK1AK1GNDAK2
L2/–
L1/+
14 24
11
K1 K2
COM465IP
RS-485
A
B
R
T/R
A B
J-Y(St)Y 2x0.6
AGH
E
E
UP
AK2
AK1
GND
L1/+
L2/-
ON
AL1 AL2
k
T R
MENU
R
on
o
14
24
11
A
T/R
B
AK1
AK2
GND
UP
KE
A2
A1
AGH
30 mm
30 mm
U
n
> 800 V
i
* Für UL-Anwendungen:
Nur 60/75°C-Kupferleitungen verwenden! Die
Versorgungsspannung U
s
ist bei UL- und CSA-
Applikationen zwingend über 5-A-Vorsicherungen
zuzuführen.
