X13 Exploded Views May 2007

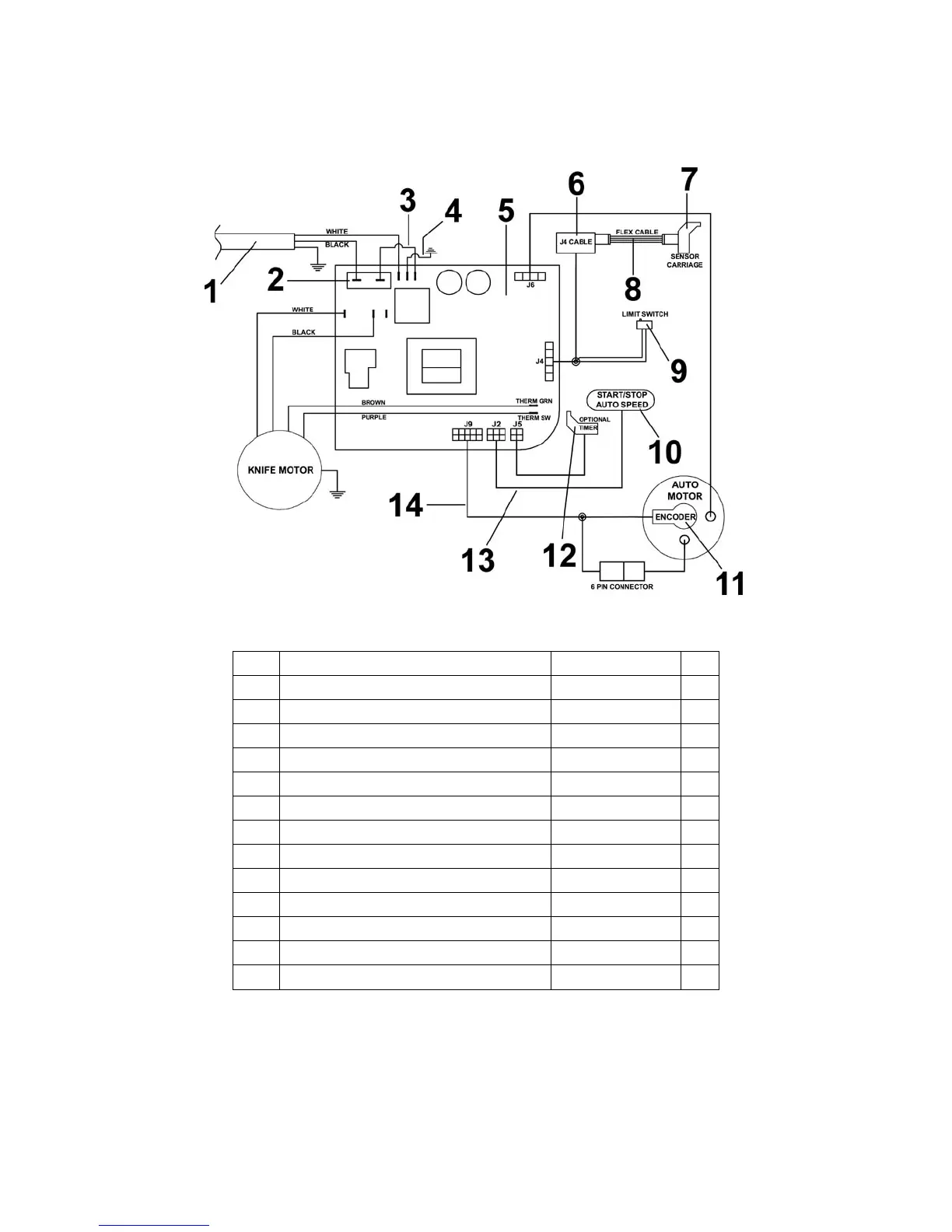

1. WIRING DIAGRAM – X13A & X13AE
1 Power Cord 4175-00719
2 Circuit Breaker 2675-00752
3 Jumper 4175-00121
4 Ground Jumper 4175-00727
5 Main PCB Board 2675-00916 A
6 Interlock Harness J4 4175-00717 A
7 Arm Sensor PCB, Auto 2675-00920 A
8 Flex Cable 4175-00714 A
9 Limit Switch (Part of Item 6) A
10 Upper PCB 2675-00918 A
11 Encoder (Part of Motor) A
12 Timer Harness (optional) 4175-00730
13 Upper Panel Wire Assy. 4175-00715
14 Encoder-PCB Jumper, J9 4175-00716 A
A = X13A
