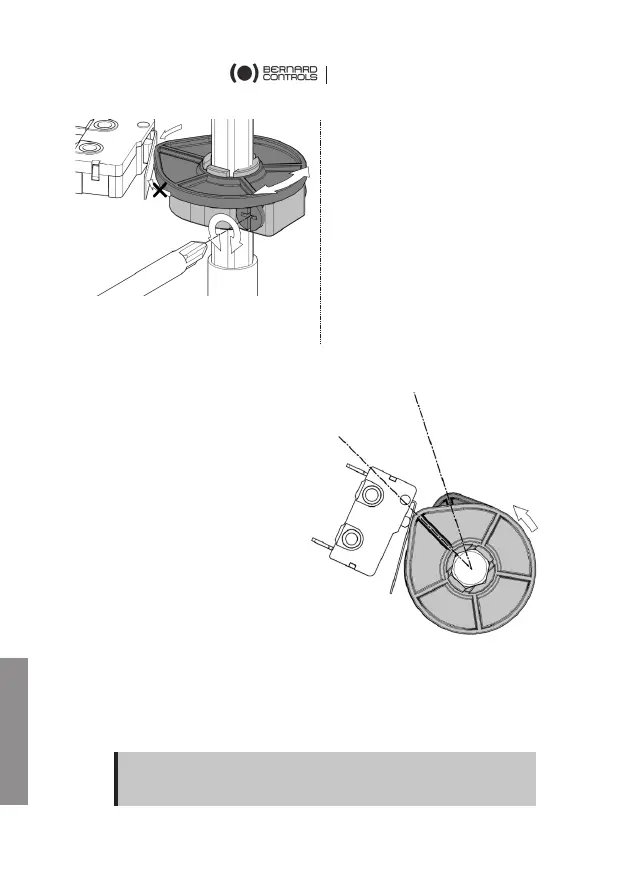

1. Drehen Sie die
Einstellschraube der
entsprechenden Nocke mit
einem Schlitz- oder einem
Kreuzschlitzschraubendreh
er.
Die Nockenscheibe
dreht sich dann.
2.
Setzen Sie die
Nockenscheibe
, bis Sie
einen Klick vom Schalter
hören.
Es zeigt die
Auslösung des Schalters an.
Die Wegbegrenzungs- und Signalisierungsnocken
Am AQL - Stellantrieb haben Sie 4
Nocken mit 2 verschiedenen
Funktionen:
• Wegbegrenzungsnocken
unterbrechen die
Stromversorgung, wenn sie
den Schalter entsprechend
einer Endposition auslösen.
• Signalisierungsnocken sind
standardmäßig nicht
verkabelt. Sie können sie
verwenden, um anzuzeigen,
wann der Stellantrieb sich
einer Endposition nähert.
Die Signalisierungsnocken müssen so eingestellt sein, dass sie ihren
entsprechenden Schalter erreichen, bevor die
Wegbegrenzungsnocken ihrer entsprechenden Schalter erreichen.

Wenn der Stellantrieb auf einer Armatur montiert wird,
müssen die Einstellungen vom Armaturenlieferanten
vorgenommen werden.
56
Signalisierung
Wegbegrenzung
