Deutsch
10
Einstellnocken (AQ1L & AQ3L)
AQ1L & AQ3L haben mechanische Endanschläge, welche nicht
verstellbar sind. Die Wegbegrenzung wird nur von Nocken
durchgeführt.
Wie sollten Sie Nocken für beide Richtungen eingestellt
werden?
1. Fahren Sie den Stellantrieb im Uhrzeigersinn.
2. Stellen Sie die Nocken entsprechend dem Uhrzeigersinn ein.
Wenn der Signalschalter im Uhrzeigersinn verdrahtet ist:
3. Fahren Sie den Antrieb mit der Handnotbetätigung gegen den
Uhrzeigersinn.
4. Stellen Sie die Nocken an den entsprechenden Schaltern für
den Uhrzeigersinn ein.
5. Fahren Sie den Stellantrieb gegen den Uhrzeigersinn.
6. Wiederholen Sie die Einstellungen 2 bis 4 für gegen den
Uhrzeigersinn.

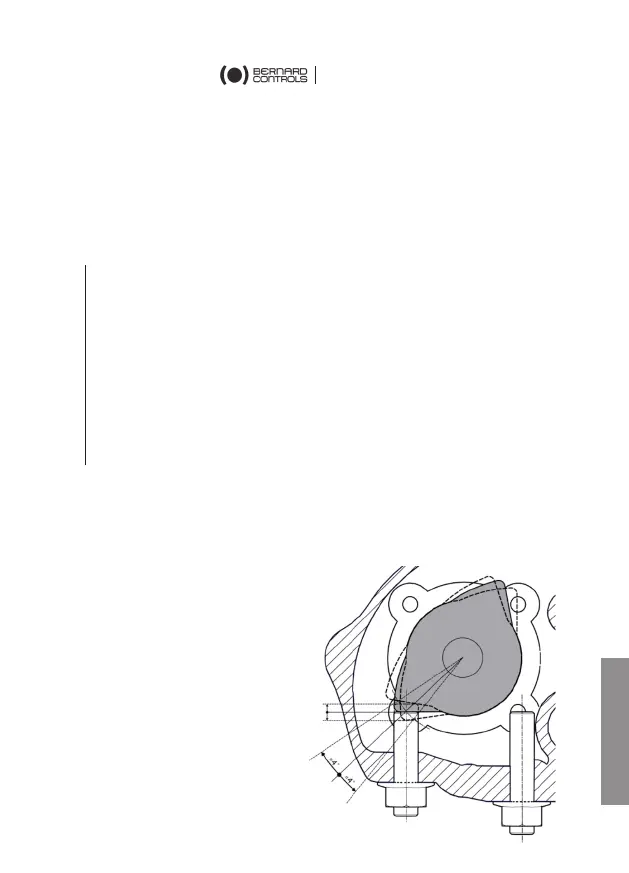

Einstellung der Nocken und mechanische Endanschläge
(AQ7L)
AQ7L hat sowohl mechanische Endanschläge als auch Nocken, die
eingestellt werden können.
Einstellung
der Wegbegrenzung:
Die mechanische
Endanschläge
begrenzen
den Stellantriebsweg.
Die Feineinstellung der
Anschlagschraubenposition ist
innerhalb einer
Höchstgrenze von ± 2°
möglich. Diese Schrauben
befinden sich auf der
Unterseite des
Stellantriebes.
