Bernard Controls EZ Series User Manual

40 41
Ouvert
Open
AUF
Fermé
Closed
ZU
E1 : Sectionneur + fusible
E2 : Relais thermique
C1 : Contacteur OUVERTURE
C2 : Contacteur FERMETURE
C3 : Contacteur DEFAUT
FCO : Fin de course OUVERTURE
FCF : Fin de course FERMETURE
LEO : Limiteur d'eort OUVERTURE
LEF : Limiteur d'eort FERMETURE
LT : Protection thermique moteur
TR : Transformateur
B1 : Bouton poussoir OUVERTURE
B2 : Bouton poussoir FERMETURE
E1 : Circuit breaker+ fuse
E2 : Thermal relay
C1 : OPENING Contactor
C2 : CLOSING Contactor
C3 : DEFAULT Contactor
FCO : OPEN travel limit switch
FCF : CLOSE travel limit switch
LEO : OPEN torque limit switch
LEF : CLOSE torque limit switch
LT : motor thermal protection
TR : Transformer
B1 : Opening push button
B2 : Closing push button
Defaut
Störung
Acquittement défaut limiteur d'eort
Torque limit default acknoledgement
Fehlerquittierung
Arrêt sur limiteur d'eort
à la fermeture : nous consulter.
Stop on torque limit switch
in the closing direction : please consult us.
Beispiele für das drehmomentabhängige
Abschalten in Schließrichtung auf Anfrage.
Exemple 1 - Arrêt en position ouverture et fermeture sur contact n de course avec limiteur d'eort en sécurité
avec réarmement. Schéma valable pour toute la gamme EZ sauf EZ4 à EZ60 monophasés pré-câblés.
Pour les servomoteurs modèle EZ4 à EZ15 triphasés ou CC, non équipés de limiteurs d'eort : partie A du schéma seulement.
Example 1 - Stop on travel limit switch on closing and opening directions, torque limit switch in safety action with
manual reset. Diagram valid for the entire EZ range excepted the pre-wired one phase EZ4 to EZ60 models (cf. example 2).
For EZ4 to EZ15 3-phase or DC actuators, not equipped with torque limit switch : side A of the diagram only.
Beispiel 1 - Abschaltung in OFFENER und GESCHLOSSENER Position über Wegschalter. Die Drehmomentschalter
schalten bei Überlast ab. Schaltplan für die ganze EZ Baureihe außer vorverkabelte einphasige EZ4 bis EZ60 Modelle
verfügbar (siehe Beispiel 2).
Für die EZ4 bis EZ15 3-Ph und DC Modelle, die mit Drehmomentschalter nicht ausgestattet sind : nur Teil A von dem Schaltplan
Servomoteur
Actuator / Antrieb

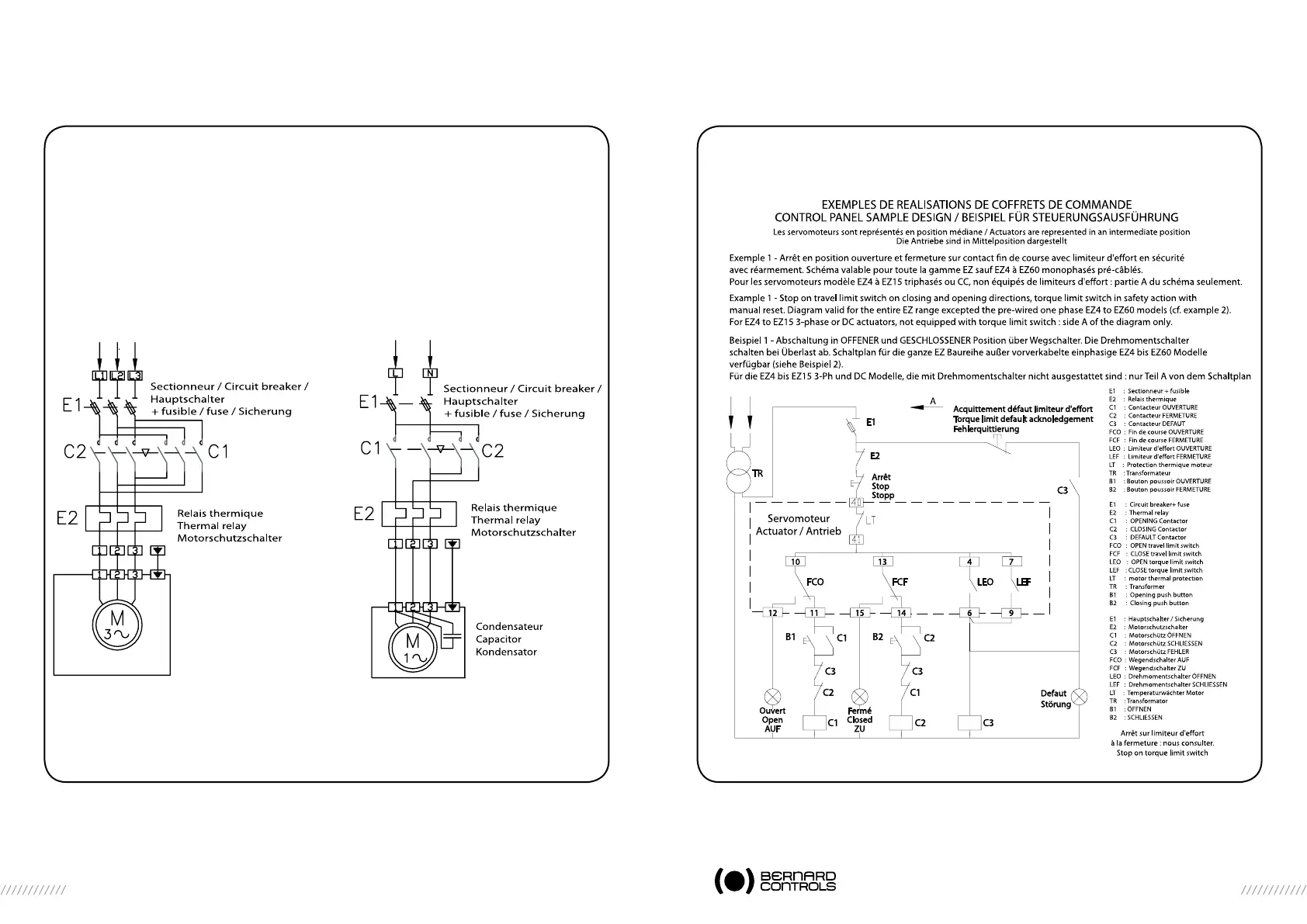

EXEMPLES DE REALISATIONS DE COFFRETS DE COMMANDE
CONTROL PANEL SAMPLE DESIGN / BEISPIEL FÜR STEUERUNGSAUSFÜHRUNG
Les servomoteurs sont représentés en position médiane / Actuators are represented in an intermediate position
Die Antriebe sind in Mittelposition dargestellt
Arrêt
Stop
Stopp
E1 : Hauptschalter / Sicherung
E2 : Motorschutzschalter
C1 : Motorschütz ÖFFNEN
C2 : Motorschütz SCHLIESSEN
C3 : Motorschütz FEHLER
FCO : Wegendschalter AUF
FCF : Wegendschalter ZU
LEO : Drehmomentschalter ÖFFNEN
LEF : Drehmomentschalter SCHLIESSEN
LT : Temperaturwächter Motor
TR : Transformator
B1 : ÖFFNEN
B2 : SCHLIESSEN
VECTORISE
NON VECTORISE
CABLAGE SERVOMOTEUR - Autres modèles EZ
ACTUATOR WIRING - Other EZ models
ANTRIEBSVERDRAHTUNG - anderer EZ Modelle
Légende : C1 = contacteur ouverture ; C2 = contacteur fermeture
Legend : C1 = opening contact; C2 = closing contact
Legende : C1 = Öffnungsschaltschütz; C2 = Schließungsschaltschütz
3 PHASES / DREI PHASEN 1 PHASE / EINE PHASE
CABLAGE SERVOMOTEUR - Autres modèles EZ
ACTUATOR WIRING - Other EZ models
ANTRIEBSVERDRAHTUNG - anderer EZ Modelle
