ENTRETIEN ET CONTROLES
MANTENIMIENTO Y CONTROL
120
3
DESMONTAJE DE LOS PLÁSTICOS
Para realizar con facilidad los con-
troles e intervenciones en algunas
zonas del vehículo, es indispensa-
ble desmontar las partes de la ca-
rrocería de la siguiente manera:

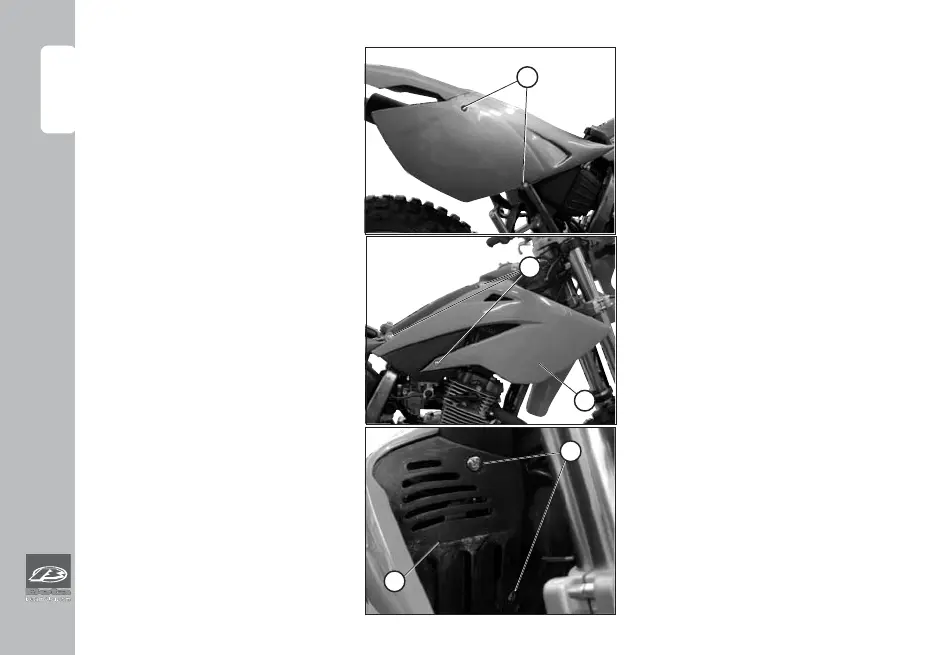

Desmontaje paneles laterales tra-
seros
Desenroscar los cuatro tornillos A de
fijación (dos por cada lado) y quitar
los paneles laterales traseros. El tor-
nillo superior, además de bloquear
el panel lateral trasero, bloquea la
parte superior del guardabarros.
Desmontaje paneles laterales de-
lanteros
Los paneles laterales delanteros B es-
tán conectadas a las protecciones
frontales C por medio de remaches.
Para el desmontaje de estas protec-
ciones es necesario desenroscar los
seis tornillos D laterales (tres por cada
lado) y los cuatro tornillos F (dos por
cada lado) que fijan la protección
delantera al chasis.
A
D
F
B
C
DEMONTAGE DES PARTIES EN
PLASTIQUES
Pour effectuer aisément les contrô-
les et les opérations nécessaires
dans certaines zones de la moto il
faut démonter les parties de la car-
rosserie de la façon suivante:
Démontage joues arrière
Dévisser les quatre vis A de fixation
(deux sur chaque côté) et enlever
les joues arrière. La vis supérieure
bloque non seulement la joue ar-
rière, mais aussi la partie supérieure
du garde-boue.
Démontage joues avant
Les joues avant B sont reliées aux
protections frontales C au moyen
de rivets. Pour le démontage des
ces protections il faut dévisser les six
vis D latérales (trois sur chaque côté)
et les quatre vis F (deux sur chaque
côté) qui fixent la protection avant
au châssis.
