REGLAGES
REGULACIONES

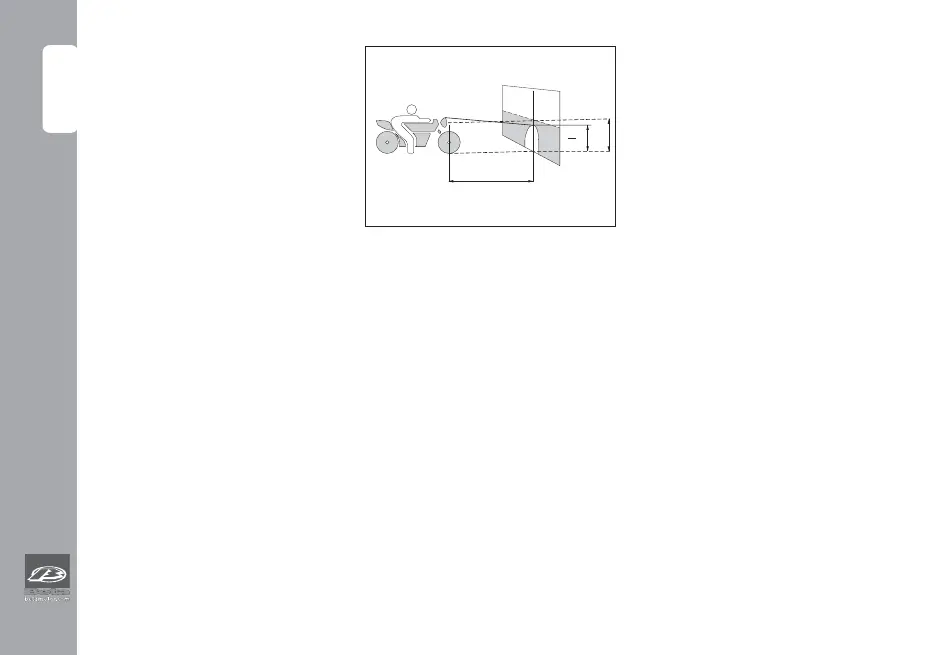

HAZ LUMINOSO
• La reguilación del haz luminoso
se realiza manualménte después
de haber destornillado con una
llave Allen el tornillo ubicado en
los lados del grupo optico.
• La otientación del haz luminoso
debe ser verificado periodica-
ménte. La regulación es solo ver-
tical.
• Colocar el vehículo (en plano
pero no sobre el caballete) a 10
metros de una pared vertical.
• Medir la altura del centro del pro-
yector al suelo y llevar con una
cruz en la pared a 9/10 de la
altura del farol.
• Encender la luz de cruce, sentar-
se en la moto y verificar que el
haz luminoso proyectado en la
pared esté poco debajo de la
cruz colocada en la pared.
FAISCEAU LUMINEUX
• Le réglage du faisceau lumineux
se fait manuellement après avoir
dévissé les vis Allen qui se trouve
sur les côtés de l’optique.
• L’orientation du faisceau lumi-
neux doit être vérifiée fréquem-
ment. Le réglage est uniquement
vertical.
• Mettre le véhicule au plat (mais
pas sur la béquille) à 10 m d’une
paroi verticale.
• Mesurer la hauteur du centre du
projecteur au sol et la reporter
avec une croix sur le mur à 9/10
de la hauteur du phare.
• Allumer le feu de croisement, s’as-
seoir sur la moto et vérifier que le
faisceau lumineux projeté sur la
paroi soit légèrement en dessous
du repère tracé sur le mur.
10 m
9
10
x
x
