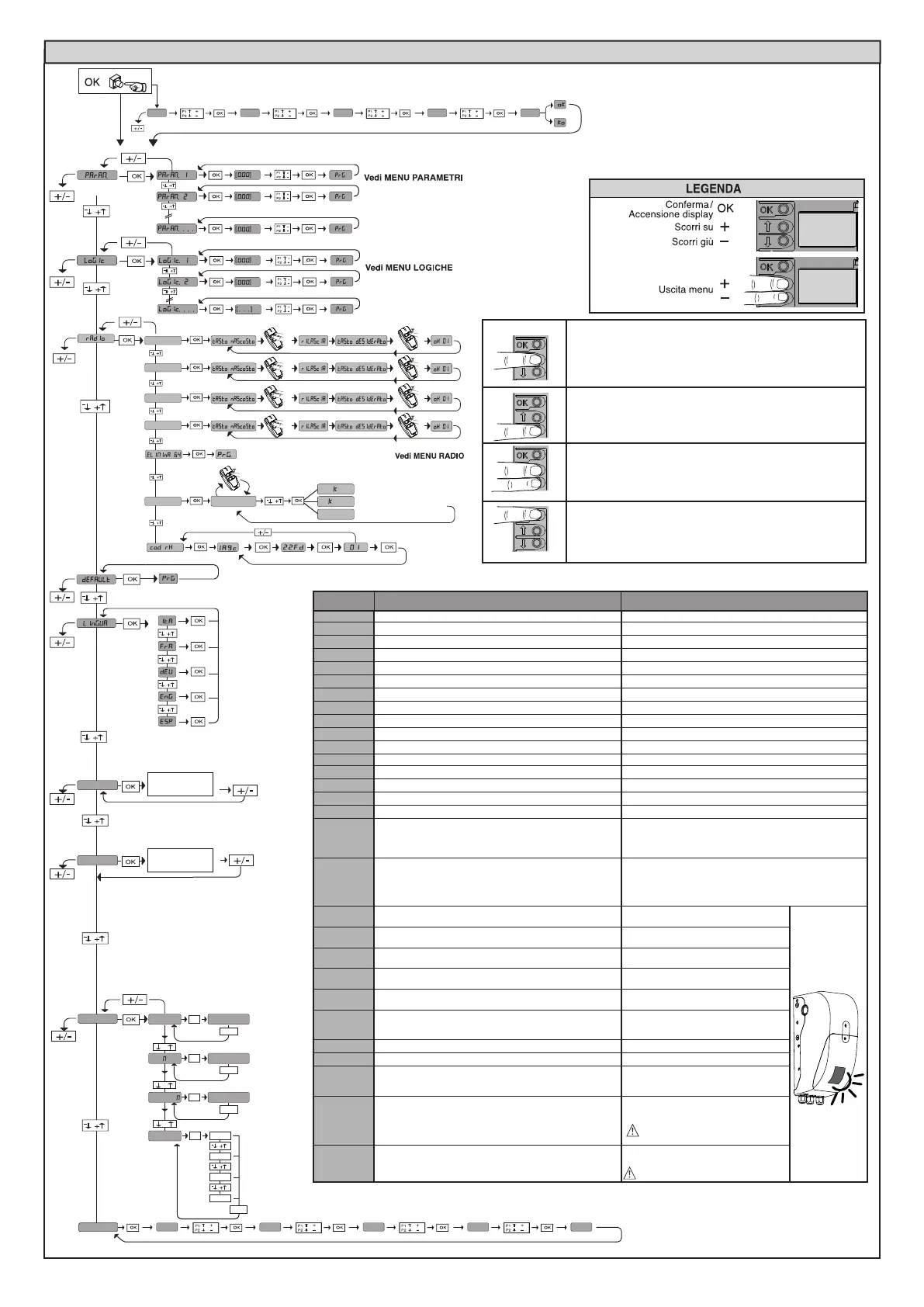

ACCESSO AI MENU Fig. 2
stat
password
-
+
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
+/-
n. an
OK
OK
01.33
0---
10--
150- 1520 prg
00
n. teleco
-
+
err
autoset
reg fc
02.01
........
30.15
+/-
***
0---
10--
150- 1520 ok
N° manovre totali (in centinaia)
N° radiocomandi memorizzati
Elenco ultimi 30 errori
Versione software centrale
agg. 1ch
agg. 2ch
agg. 3ch
agg. 4ch
se cancellato
se non presente
se clone, viene disabilitato
elimina 1 ( 0001 )
dis
o
o
*** Inserimento password.
Richiesta con logica Livello Protezione
impostata a 1, 2, 3, 4
Fig. G
fasi 8 --> 13
Fig. G
fasi 1 --> 7
20 2126 27 70 7172 7350 515260 6162
8888
20 2126 27 70 7172 7350 515260 6162
8888
Codice
diagnostica
Descrizione Note
STRE
Attivazione ingresso start esterno START E 
STRI
Attivazione ingresso start interno START I 
OPEN
Attivazione ingresso OPEN 
CLS
Attivazione ingresso CLOSE 
PED
Attivazione ingresso pedonale PED 
TIME
Attivazione ingresso TIMER 
STOP
Attivazione ingresso STOP 
PHOT
Attivazione ingresso fotocellula PHOT 
PHOP
Attivazione ingresso fotocellula in apertura PHOT OP 
PHCL
Attivazione ingresso fotocellula in chiusura PHOT CL 
BAR
Attivazione ingresso costa BAR 
BARc
Attivazione ingresso costa in chiusura BARC
BARo
Attivazione ingresso costa in apertura BARO
SWC
Attivazione ingresso nee socorsa chiusura del motore SWC 
SWO
Attivazione ingresso necorsa apertura del motore SWO 
rst
Ripristino impostazioni di fabbrica in corso
SET
La scheda stà attendendo di eseguire una manovra completa
apertura-chiusura non interrotta da stop intermedi per acquisire
la coppia necessaria al movimento.
ATTENZIONE! Non è attivo il rilevamento dell’ostacolo

TH03
A ne manovra di apertura o chiusura viene segnalato l’impiego
di risorse termiche utilizzate dal motore per eseguire il movi-
mento (03 signica 3%). Al raggiungimento del 100% scatta la
protezione termica dove viene impedito il movimento no al
rareddamento del motore.
ER01
Test fotocellule fallito
Vericare collegamento fotocellule e/o impo-
stazioni logiche
ER02
Test costa fallito
Vericare collegamento coste e/o impo-
stazioni logiche
ER03
Test fotocellule apertura fallito
Vericare collegamento fotocellule e/o impo-
stazione parametri/logiche
ER04
Test fotocellule chiusura fallito
Vericare collegamento fotocellule e/o impo-
stazione parametri/logiche
ER06
Test costa 8k2 fallito
Vericare collegamento coste e/o impostazioni
parametri/logiche
ER1x
*
Errore test hardware scheda
-Vericare collegamenti al motore
-Problemi hardware alla scheda (contattare
l’assistenza tecnica)
ER3x
*
Inversione per ostacolo - Amperostop
Vericare eventuali ostacoli lungo il percorso
ER4x
*
Termica
Attendere il rareddamento dell’automazione
ER70, ER71
ER74, ER75
Errore interno di controllo supervisione sistema.
Provare a spegnere e riaccendere la scheda.
Se il problema persiste contattare l’assi-
stenza tecnica.
ER72
Errore di consistenza dei parametri di centrale (Logiche e
Parametri)
Premendo Ok vengono confermate le
impostazioni rilevate. La scheda continuerà
a funzionare con le impostazioni rilevate.
E’ necessario vericare le imposta-
zioni della scheda (Parametri e Logiche).
ER73
Errore nei parametri di D-track
Premendo Ok la scheda riprenderà a funzio-
nare con D-track di default.
E’ necessario eettuare un autoset
* X = 0,1,…,9,A,B,C,D,E,F
• Comando apertura
• ≥ 2 sec Programmazione trasmettitore manuale come
start (FIG. I)
• Comando chiusura
•
≥ 2 sec Programmazione trasmettitore manuale come 2°
canale radio
(FIG. I)
• ≥ 5 sec Cancellazione radiocomandi (FIG. K)
• Accesso al menù
•
≥ 5 sec menù regolazione necorsa + autoset (FIG. G)
