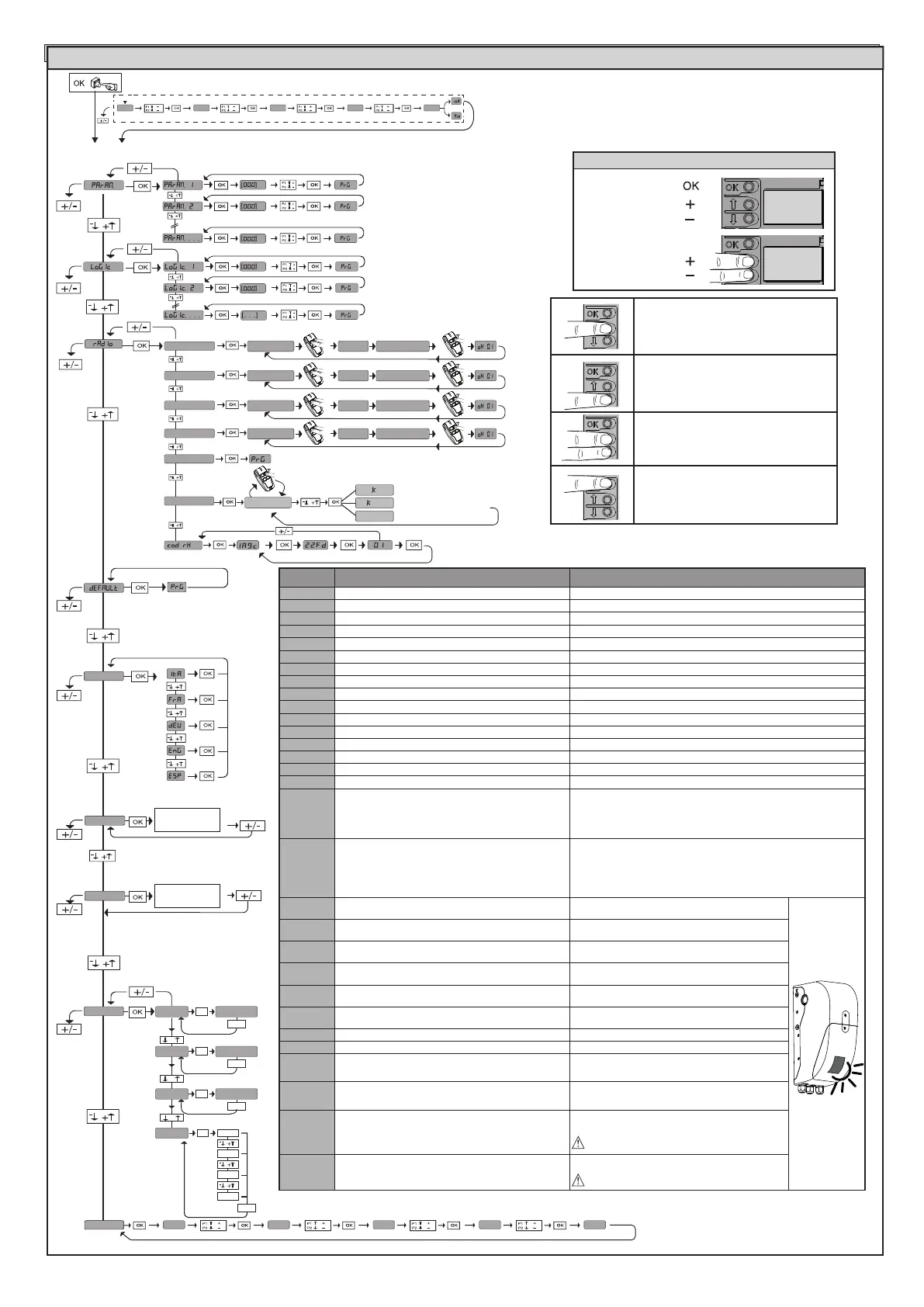

MENÜZUGRIFF Fig. 1
02.01
........
30.15
Verzeichnis der
letzten 30Fehler
+/-
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
Legende:
Zurück zum
Hauptmenü
Abwärts
Aufwärts
Bestätigung/
Aufleuchten Display
Software-Versione
Steuerung
Gesamtzahl
Betriebsvorgänge (x 100)
Zahl gespeicherte
Fernsteuerungen
0---
10--
150- 1520 ok
x2
*** Passwordeingabe
Anforderung mit
Schutzniveaulogik eingestellt auf 1, 2, 3 oder 4
***
Siehe MENÜ FUNK
zufueg 1ch
verst. taste
loslassen
gevue. taste
loeschen 64
loeschen 1
zufueg 2ch
verst. taste
loslassen
gevue. taste
zufueg 3ch
verst. taste
loslassen
gevue. taste
zufueg 4ch
verst. taste
loslassen
gevue. taste
Wenn gelöscht
Wenn nicht vorhanden
Wird deaktiviert, wenn Clone
( 0001 )
dis
o
o
20 2126 27 70 7172 7350 515260 6162
8888
20 2126 27 70 7172 7350 515260 6162
8888
autoset
reg fc
Fig. G
Phasen 8 --> 13
Fig. G
Phasen 1 --> 7
• Önungsbefehl
• ≥ 2 Sek Manuelle Senderpro-
grammierung wie Start (Fig.I)
• Schließbefehl
• ≥ 2 Sek Manuelle Senderpro-
grammierung wie 2. Radioka-
nal (Fig.I)
• ≥ 5 Sek Löschung Funksteue-
rungen (Fig.K)
• Zugang zum Menü
• ≥ 5 Sek Menü Einstellung En-
dschalter + Autoset (ABB. G)
Code
diagnose
BESCHREIBUNG ANMERKUNGEN
STRE
Externe Aktivierung Eingang Start START E 
STRI
Interne Aktivierung Eingang Start START I 
OPEN
Aktivierung Eingang OPEN 
CLS
Aktivierung Eingang CLOSE 
PED
Aktivierung Eingang Fußgänger PED 
TIME
Aktivierung Eingang TIMER 
STOP
Aktivierung Eingang STOP 
PHOT
Aktivierung Eingang Fotozelle PHOT 
PHOP
Aktivierung Eingang Fotozelle bei Önung PHOT OP 
PHCL
Aktivierung Eingang Fotozelle bei Schließung PHOT CL 
BAR
Aktivierung Eingang Leiste BAR 
barc
Aktivierung Endschaltereingang Schließung des Motors SWC
baro
Aktivierung Endschaltereingang Önung des Motors SWO
SWC
Aktivierung Eingang Endschalter Schließung des Motors SWC 
SWO
Aktivierung Eingang Endschalter Önung des Motors SWO 
rst
Rücksetzung der Werkseinstellungen läuft
SET
Die Karte versucht, ein vollständiges Manöver
Öffnung-Schließung ohne Unterbrechung von
Zwischenstopps auszuführen, um das für die Be-
wegung erforderliche Drehmoment zu ermitteln.
ACHTUNG! Die Hinderniserfassung ist nicht aktiv.

TH03
Am Ende des Önungs- oder Schließvorgangs wird
der Einsatz der thermischen Ressourcen angezeigt,
die der Motor zur Ausführung der Bewegung verwen-
det (03 bedeutet 3%). Wenn 100% erreicht sind, wird
der Wärmeschutz ausgelöst, welcher die Bewegung
verhindert, bis der Motor abgekühlt ist.
ER01
Test Fotozellen fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellungen Logiken
ER02
Test Leiste fehlgeschlagen
Überprüfung Anschluss Leisten und/oder
Einstellungen Logiken
ER03
Test Fotozellen Önung fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellung Parameter/Logiken
ER04
Test Fotozellen Schließung fehlgeschlagen
Überprüfung Anschluss Fotozellen und/oder
Einstellung Parameter/Logiken
er06
Test Leiste 8k2 fehlgeschlagen
Den Anschluss der Leisten und/oder die
Einstellung der Parameter/Logiken überprüfen
ER1xö
Fehler Test Hardware Karte
- Die Anschlüsse des Motors überprüfen
-
Hardwareprobleme der Karte (an den Kundendienst wenden)
ER3xö
Umkehrung wegen Hindernis - Amperostop Auf Hindernisse auf dem Weg überprüfen
ER4xö
Thermoelement Die Abkühlung der Automatisierung abwarten
ER5xö
Fehler Kommunikation mit externen Geräten
Den Anschluss der Zubehörvorrichtungen,
der Erweiterungskarten und/oder der seriell
angeschlossenen Geräte überprüfen
ER70, ER71
ER74, ER75
Interner Fehler der Systemüberwachung.
Versuchen Sie, die Karte auszuschalten und dann
wieder einzuschalten. Benachrichtigen Sie den
Kundendienst, falls das Problem fortbesteht.
ER72
Fehler in der Konsistenz der Parameter des Steuer-
geräts (Logiken und Parameter)
Durch Drücken von OK werden die erfassten
Einstellungen bestätigt. Die Karte arbeitet weiter
mir den erfassten Einstellungen.
Die Einstellungen der Karte müssen überprüft
werden (Parameter und Logiken).
ER73
Fehler in den Parametern von D-track
Beim drücken von OK arbeitet die Karte weiter
mit den Defaultwerten von D-track.
Ein Autoset muss vorgenommen werden.
* X = 0,1,…,9,A,B,C,D,E,F
