NEDERLANDS
stat
-
+
-
+
OK
vers
bft . . .
+/-
OK
0000
+/-
+/-
n. an
OK
OK
01.33
password
0---
10--
150- 1520 prg
00
n. teleco
-
+
err

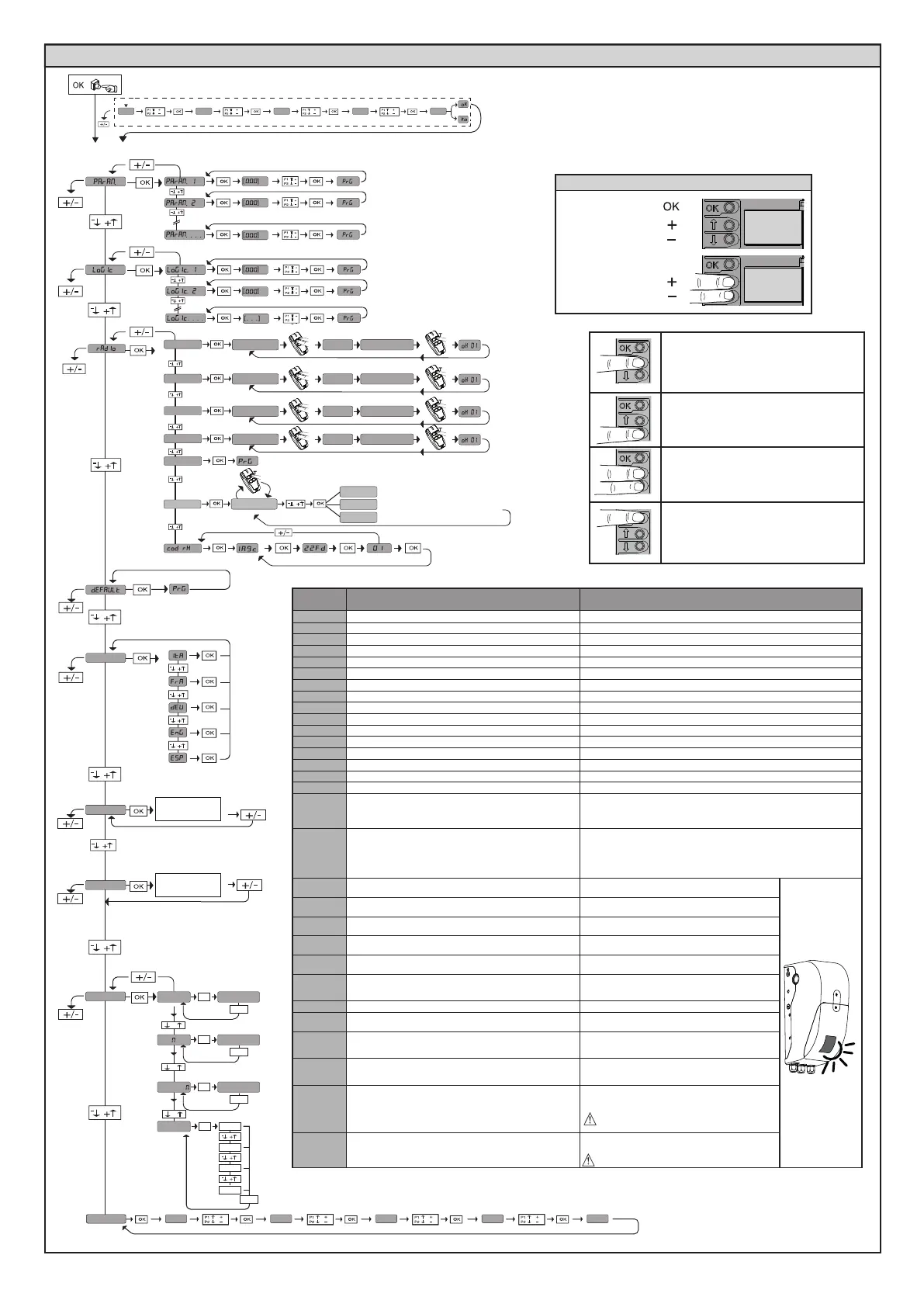

TOEGANG NAAR DE MENU’S Fig. 1
02.01
........
30.15
Lijst laatste 30 fouten
+/-
Zie MENU PARAMETERS
Zie MENU LOGICA’S
Versie software centrale
N° Gememoriseerde
afstandsbedieningen
LANG
LEGENDE
Terugkeer naar
het hoofdmenu
Doorloop neer
Doorloop op
Bevestig /
Aanschakeling display
N° totale manuele
manoeuvres (x100)
x2
0---
10--
150- 1520 ok
*** Password invoeren.
Aanvraag met logica Besch
ermingsniveau ingesteld op 1, 2, 3, 4
***
hidden butt
release
desired button
Add. 2ch
hidden butt
release
desired button
hidden butt
release
desired button
Add. 4ch
hidden butt
release
desired button
Add. 1ch
Add. 3ch
Indien geannuleerd
Indien niet aanwezig
Indien kloon, wordt deze gedeactiveerd
( 0001 )
ok
KO
dis
erase 1
erase 64
Zie MENU RADIO
20 2126 27 70 7172 7350 515260 6162
8888
20 2126 27 70 7172 7350 515260 6162
8888
autoset
reg fc
Afb. G
fasen 8 --> 13
Afb. G
fasen 1 --> 7
• Commando opening
•
≥ 2 sec Programmering handma-
tige zender als start (
Afb
.I)
• Commando sluiting
•
≥ 2 sec Programmering handmati-
ge zender als 2° radiokanaal (Afb. I)
• ≥ 5 sec Wissen afstandsbedie-
ningen
(
Afb
. K)
• Toegang tot menu
• ≥ 5 sec menu regeling eindscha-
kelaar + autoset (Afb. G)
Code
diagnose
BESCHRIJVING OPMERKINGEN
STRE
Activering ingang start extern START E
STRI
Activering ingang start intern START I
OPEN
Activering ingang OPEN
CLS
Activering ingang CLOSE
PED
Activering ingang voetgangers PED
TIME
Activering ingang TIMER
STOP
Activering ingang STOP
PHOT
Activering ingang fotocel PHOT
PHOP
Activering ingang fotocel bij opening PHOT OP
PHCL
Activering ingang fotocel bij sluiting PHOT CL
BAR
Activering ingang rand BAR
barc
Activering ingang staaf in sluiting BARC
baro
Activering ingang staaf in opening BARO
SWC
Activering ingang sluitingsaanslag van motor SWC
SWO
Activering ingang openingsaanslag van motor SWO
rst
Reset fabrieksinstellingen in uitvoering
SET
De kaart wacht op het uitvoeren van een complete manoeuvre
opening-sluiting, niet onderbroken door tussenstoppen om
het voor de beweging noodzakelijke koppel te verkrijgen.
LET OP! De obstakelwaarneming is niet actief
TH03
Op het einde van het manoeuvre van de opening of de sluiting
wordt het gebruik van thermische bronnen gesignaleerd
die worden gebruikt door de motor om de beweging uit te
voeren (03 betekent 3%). Wanneer 100% wordt bereikt, wordt
de thermische beveiliging geactiveerd waar de beweging
wordt belet tot de motor is gekoeld.
ER01
Test fotocellen mislukt
Aansluiting fotocellen en/of instelling logica's
controleren
ER02
Test rand mislukt
Aansluiting randen en/of instelling logica's
controleren
ER03
Test fotocellen opening mislukt
Aansluiting fotocellen en/of instelling parameters/
logica's controleren
ER04
Test fotocellen sluiting mislukt
Aansluiting fotocellen en/of instelling parameters/
logica's controleren
er06
Test rand 8k2 mislukt
Aansluiting randen en/of instellingen parameters/
logica’s controleren
ER1xö
Fout test hardware kaart
- Aansluitingen op de motor controleren - Hardware-
problemen aan de kaart (contact opnemen met
technisch personeel)
ER3xö
Omkering voor obstakel - amperostop Eventuele obstakels langs het traject controleren
ER4xö
Thermiek
Wachten tot het automatiseringssysteem is
afgekoeld
ER5xö
Communicatiefout met inrichtingen op afstand
De aansluiting met de bijbehorende inrichtingen
en/of serieel aangesloten uitbreidingskaarten
controleren.
ER70, ER71
ER74, ER75
Interne fout van controle toezicht systeem.
Proberen de kaart uit en weer aan te zetten. Indien
het probleem aanhoudt contact opnemen met de
technische service.
ER72
Fout van consistentie centraleparameters (Logica’ en
Parameters)
Door op Ok te drukken worden de gevonden instellingen
bevestigd. De kaart zal blijven werken met de gevonden
instellingen.
De instellingen van de kaart moeten nagegaan
worden (Parameters en Logica’s).
ER73
Fout in de parameters van D-spoot
Door op Ok te drukken zal de kaart weer gaan werken
met standaard D-spoor.
Er moet een autoset uitgevoerd worden
* X = 0,1,…,9,A,B,C,D,E,F
ARGO BT A 20-35 - 45
D814038 0AA00_03
